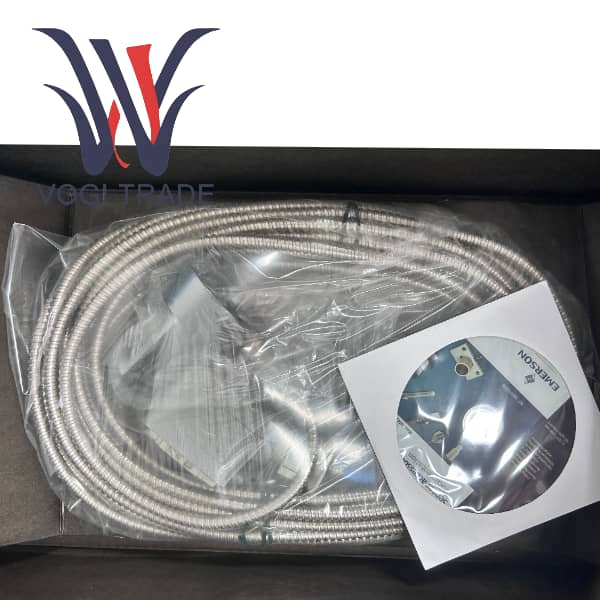

ЭПРО PR6424/010-100+CON021

Обзор продукта

PR6424/010-100 + CON021 — это высокоточное бесконтактное решение для измерения смещения вихревыми токами, предназначенное для средних и крупных вращающихся машин среднего и крупного размера, предоставленное немецкой компанией Epro.

PR6424/010-100 — вихретоковый датчик с диаметром зонда 16 мм. Умеренный размер зонда обеспечивает превосходный баланс между диапазоном измерения, чувствительностью и адаптируемостью к условиям поверхности.

CON021 — универсальный преобразователь вихретоковых сигналов. Он обеспечивает высокочастотное возбуждение датчика и линейно преобразует слабый наведенный сигнал в стандартные сигналы напряжения постоянного тока от -2 В до -18 В или от -4 В до -20 В для использования в системах мониторинга.

Эта комбинация является основной конфигурацией для мониторинга вибрации вала, осевого смещения, эксцентриситета и скорости вращения такого оборудования, как паровые турбины, газовые турбины, центробежные компрессоры, большие насосы и вентиляторы. CON021 унаследовал все преимущества вихретоковой технологии с точки зрения бесконтактности и высокой надежности, а благодаря преимуществу 16-миллиметрового зонда он может адаптироваться к более широкому спектру сценариев промышленного применения, что делает его классическим выбором, сочетающим производительность и экономическую эффективность.

Функциональные особенности продукта

Точка идеального баланса производительности

Зонд диаметром 16 мм является оптимальным размером в вихретоковых датчиках. По сравнению с датчиком диаметром 8 мм он имеет больший диапазон измерения и более глубокое поле измерения, а также менее чувствителен к мелким дефектам на поверхности вала и изменениям масляной пленки. По сравнению с датчиком диаметром 32 мм он имеет более высокую чувствительность и лучшее пространственное разрешение, а также может улавливать более тонкие характеристики вибрации. Это делает PR6424 одним из наиболее широко используемых датчиков вихревых токов.

Высокий динамический отклик и широкий диапазон интеграции

Полоса частот 20 кГц обеспечивает возможность точного определения характеристик от низкочастотного изгиба вала до высокочастотных характеристик неисправностей подшипников. В то же время линейного диапазона 10,0 мм достаточно, чтобы охватить весь диапазон движения вала большинства вращающихся механизмов среднего и большого размера во время запуска, остановки и нормальной работы, включая осевое смещение, вызванное тепловым расширением.

Отличная адаптация к окружающей среде

Диапазон рабочих температур от -35°C до +150°C и прочная конструкция из нержавеющей стали/ПТФЭ позволяют надежно использовать его в различных суровых условиях: от холодных северных электростанций до жарких тропических нефтеперерабатывающих заводов.

Точная линеаризация и температурная компенсация

Вся система калибруется как единое целое. Схема внутри CON021 была оптимизирована для PR6424 и эффективно компенсирует дрейф чувствительности, вызванный изменениями температуры, обеспечивая высокую линейность и стабильный выходной сигнал во всем диапазоне рабочих температур.
