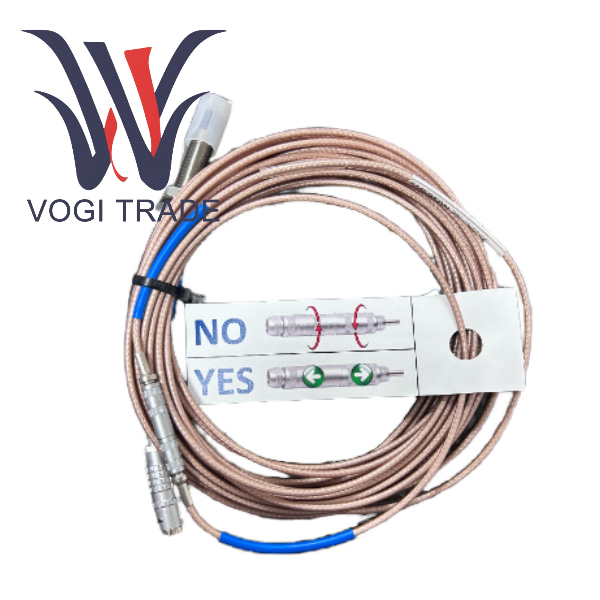

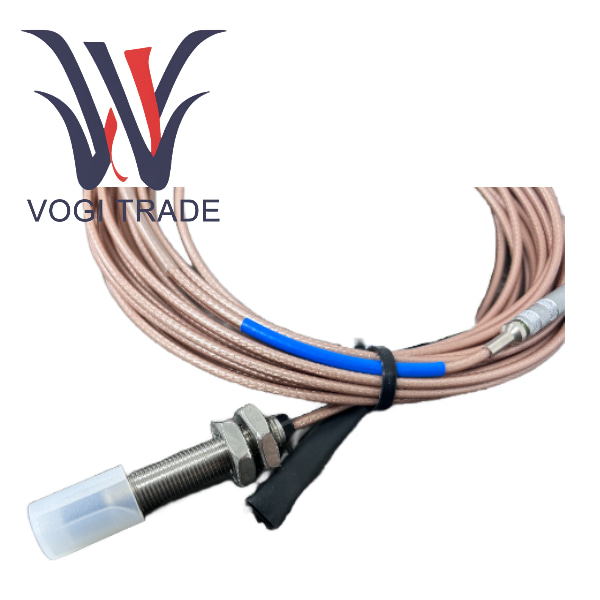

ЭПРО PR6423/013-130

Обзор продукта

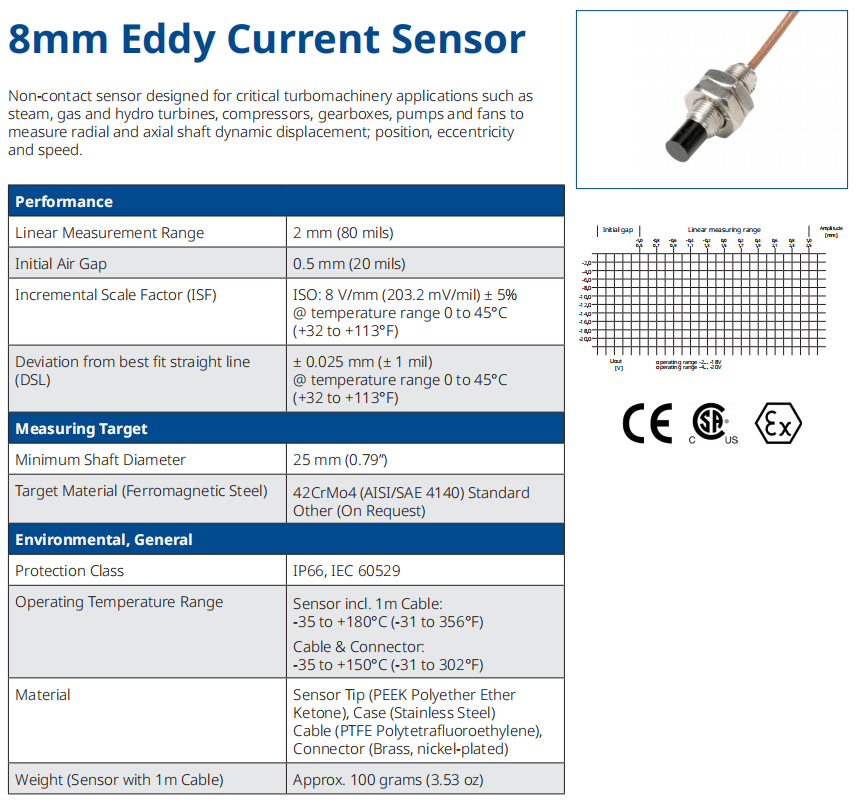

EPRO PR6423/013-130 — это высокопроизводительный бесконтактный вихретоковый датчик смещения диаметром 8 мм, производимый торговой маркой EPRO под брендом Emerson. Этот продукт специально разработан для сложных промышленных условий, в частности для непрерывного онлайн-мониторинга состояния и защиты критически важного вращающегося оборудования. Используя принцип вихревых токов, датчик точно и надежно измеряет ключевые параметры, такие как динамическое смещение, статическое положение, осевое смещение и скорость вращения вращающегося вала относительно зонда датчика. Модель PR6423/013-130 имеет особую физическую конфигурацию и электрические характеристики и подходит для применений, требующих высокой точности, высокой стабильности и долгосрочной надежности, таких как системы мониторинга состояния основного оборудования, такого как паровые турбины, газовые турбины, гидротурбины, компрессоры, коробки передач, насосы и вентиляторы.

Особенности и преимущества продукта

Возможности высокоточных динамических и статических измерений. Динамическое перемещение.

PR6423/013-130 может регистрировать радиальные или осевые вибрации вала на микрометровом уровне в режиме реального времени с диапазоном частотной характеристики, обычно находящимся в диапазоне от 0 до 10 кГц, что достаточно для покрытия характерных частот большинства неисправностей вращающегося оборудования. Статическая позиция

Положение тяги используется для контроля положения упорного диска, предотвращая чрезмерное осевое перемещение ротора и тем самым избегая трения между движущимися и неподвижными компонентами.

Изгиб вала/эксцентриситет контролирует степень статического изгиба вала на низких скоростях или этапах старт-стоп, предотвращая сильную вибрацию, вызванную чрезмерным эксцентриситетом во время высокоскоростного запуска.

Дифференциальное расширение в оборудовании со значительным тепловым расширением, таком как паровые турбины, может использоваться в сочетании со специальным методом установки, чтобы косвенно отражать относительное расширение между цилиндром и ротором.

Выдающаяся экологичность и надежность конструкции

Стабильность в широком температурном диапазоне

Корпус зонда может работать длительное время при температуре от -35°C до +180°C. Технология внутренней температурной компенсации обеспечивает минимальный дрейф чувствительности при экстремальных изменениях температуры, таких как холодный запуск, работа при полной нагрузке и аварийное отключение.

Сильная способность против загрязнения

Степень защиты IP66 означает, что датчик может нормально работать в средах с высокой влажностью, паром и масляным туманом. Материал PEEK на конце устойчив к маслам и растворителям, не склонен к старению и растрескиванию.

Бронированная кабельная конструкция

Внешний слой плетеной брони из нержавеющей стали обеспечивает механическую защиту, предотвращая повреждения инструментами, возгорание от высокотемпературных трубопроводов или поломку от вибрации; внутренний слой изоляции из ПТФЭ обладает превосходными диэлектрическими свойствами и термостойкостью, обеспечивая целостность сигнала.

Полнота безопасности и соответствие функциональной безопасности

Сертификаты уровня ATEX/IECEx ia

Укажите, что датчик при нормальной работе и условиях единичного отказа не имеет достаточно энергии для воспламенения взрывоопасных газовых смесей определенной концентрации и может безопасно использоваться в опасных зонах, таких как Зона 0/1 или Зона 20/21.

Поддержка приложений SIL

Хотя сам датчик является аналоговым устройством, его высокая надежность и детерминированный выходной сигнал делают PR6423/013-130 ключевым компонентом для построения автоматизированных систем безопасности SIL 2 или SIL 3. При использовании с преобразователями и логическими контроллерами, соответствующими стандартам IEC 61508, PR6423/013-130 можно использовать для запуска аварийного отключения (ESD) для предотвращения катастрофических аварий.
