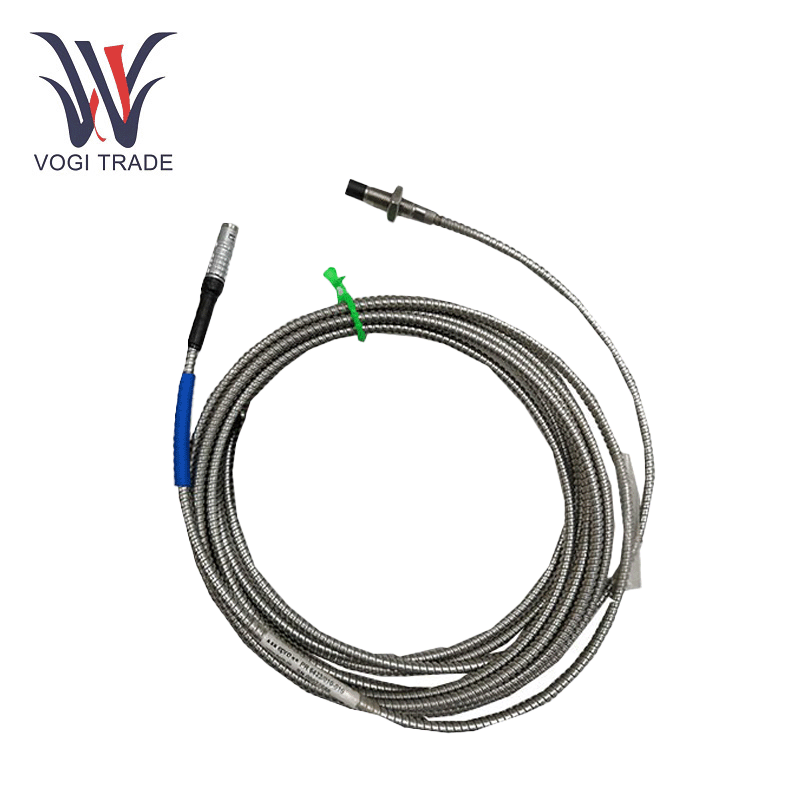

EPRO PR6423/012-100

Технические параметры

Длина потока: 45 мм

Линейный диапазон измерений: 2 мм (80 мил)

Начальный воздушный зазор: 0,5 мм (20 мил)

Минимальный диаметр вала: 25 мм (0,79 ”)

Целевой материал (ферромагнитная сталь): 42CRMO4 (AISI/SAE 4140) Стандарт другой (по запросу)

Класс защиты: IP66, IEC 60529

Диапазон рабочей температуры: датчик вкл. 1M Кабель: от -35 до +180 ° C (от -31 до 356 ° F) Кабель и разъем: от -35 до +150 ° C (от -31 до 302 ° F)

Материал: наконечник датчика (Peek Polyether Ether Ketone), кабель корпуса (из нержавеющей стали) (PTFE Polytetrafluorooroorotroetylene), разъем (латунь, никелированная)

Совместимое оборудование

EPRO PR6423/012-100 полностью совместим с системами промышленного мониторинга:

Преобразователи сигналов: конвертеры CON 011 необходимы для обработки необработанного вихревого тока для обеспечения стандартизированных выходов (4-20 мА или 0-10 В) для легкой интеграции с системами ПЛК или DCS для анализа данных в реальном времени.

Платформы мониторинга турбин и компрессоров для систем защиты машин MMS 6000/3000 для непрерывного мониторинга эксцентриситета вала, вибрации и осевого смещения.

Установка аксессуаров: трубка защиты от нержавеющей стали MPT 064 или держатели зондов EZ 1600 могут использоваться для стабилизации корпуса датчика высокоскоростного вращающегося механизма, на котором выполняются измерения.

Сценарии приложения

Мониторинг турбинных стволов: это измерение обнаруживает смещение или износ подшипника путем измерения осевого и радиального смещения в паровах/газовых турбинах и, таким образом, предотвращает серьезные сбои. Например, на электростанциях комбинированного цикла он обеспечивает безопасное разделение между вращающимися и стационарными компонентами.

Анализ вибрации компрессора-отслеживает динамическую эксцентриситет в более скоростных компрессорах (например: оффшорные газообразные единицы) для оптимизации эффективности и снижения затрат путем определения риска дисбаланса ротора.

Управление смазкой насоса: контролирует толщину масляной пленки в гидрососе и обеспечивает раннее предупреждение об отказе смазки. Это очень важно для гидроэнергетических растений, работающих при переменных нагрузках.

Установка и обслуживание

Установка: EPRO PR6423/012-100 оснащена потоком M10x1 или 3/8 "-24UNF для гибкого позиционирования. Убедитесь, что минимальный диаметр вала 25 мм и начальный воздушный зазор 0,5 мм (± 0,1 мм) для поддержания точности измерения. Используйте инструменты с крутым моментом, чтобы избежать чрезмерного уплотнения.

Кабель: бронированные кабели (диаметр 6 мм) с минимальным радиусом изгиба 35 мм рекомендуются для маршрутизации с высоким уровнем стресса вблизи вращающегося оборудования или в ограниченных пространствах.

Мы также поставляем другие модели этих продуктов: PR6423/012-120, PR6423/014-130, PR6423/015-110. Они одинаковы по техническим характеристикам, функциям и диапазону приложений. Разница заключается в общей длине кабеля и длины резьбы, обратитесь к таблице для деталей.
