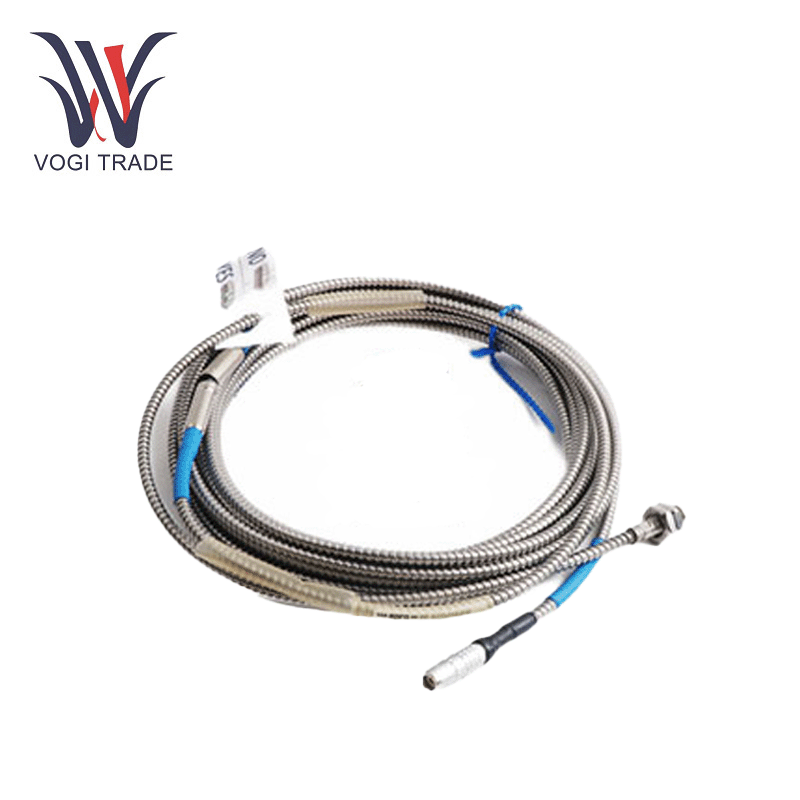

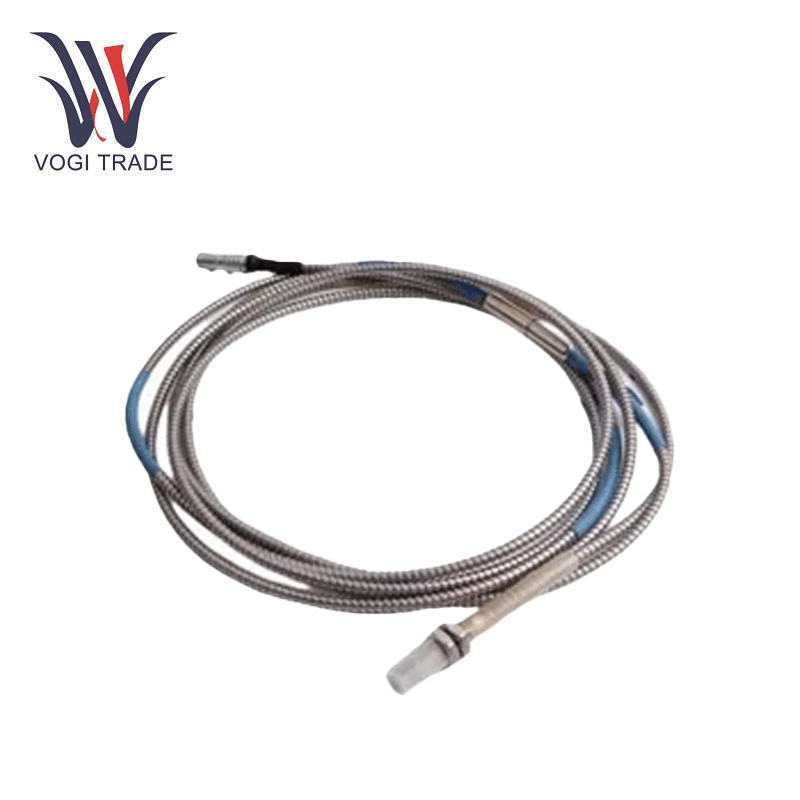

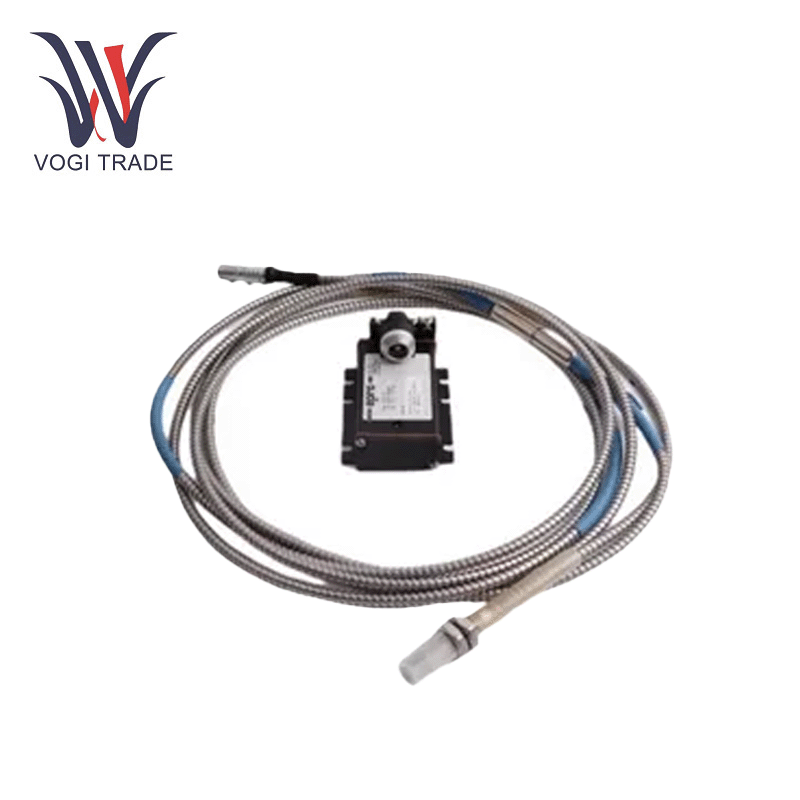

EPRO PR6423/010-100

Технические параметры

Длина потока: 25 мм

Линейный диапазон измерений: 2 мм (80 мил)

Начальный воздушный зазор: 0,5 мм (20 мил)

Минимальный диаметр вала: 25 мм (0,79 ”)

Целевой материал (ферромагнитная сталь): 42CRMO4 (AISI/SAE 4140) Стандарт другой (по запросу)

Класс защиты: IP66, IEC 60529

Диапазон рабочей температуры: датчик вкл. 1M Кабель: от -35 до +180 ° C (от -31 до 356 ° F) Кабель и разъем: от -35 до +150 ° C (от -31 до 302 ° F)

Материал: наконечник датчика (Peek Polyether Ether Ketone), кабель корпуса (из нержавеющей стали) (PTFE Polytetrafluorooroorotroetylene), разъем (латунь, никелированная)

Ключевые функции

Двойная возможность измерения: EPRO PR6423/010-100 превосходит в статическом (до 2,0 мм), так и в мониторинге смещения динамического (0–1000 мкм), обеспечивая точное обнаружение осевых/радиальных сдвигов и вибраций в турбинах, компрессорах и коробках передач. Чувствительность 4 В/мм обеспечивает отслеживание микроуровневых механических изменений в реальном времени.

Безугодная интеграция системы: разработанная как часть системы мониторинга турбин MMS6000, она поддерживает прямое подключение к ПЛК и единицам сбора данных с помощью аналоговых (4–20 мА) или цифровых протоколов79. Предварительно калиброванная линейность сводит к минимуму сложность настройки.

Глобальное соответствие и поддержка: API встречи 670, ISO 10817-1 и DIN 45670, EPRO PR6423/010-100 поддерживается глобальной технической поддержкой и быстрыми вариантами доставки для непрерывных операций.

Установка и обслуживание

Лучшие практики установки:

Установка: EPRO PR6423/010-100 оснащен потоком M10x1 или 3/8 "-24UNF для гибкого позиционирования. Убедитесь, что минимальный диаметр вала 25 мм и начальный воздушный зазор 0,5 мм (± 0,1 мм) для поддержания точности измерения. Используйте инструменты, ограничивающие крутой, чтобы избежать чрезмерного утечки.

Кабель: бронированные кабели (диаметр 6 мм) с минимальным радиусом изгиба 35 мм рекомендуются для маршрутизации с высоким уровнем стресса вблизи вращающегося оборудования или в ограниченных пространствах.

Рекомендации по техническому обслуживанию:

Рутинные проверки: ежеквартально проверяйте наконечник датчика Peek на предмет мусора или тепловой деградации. Проверьте целостность кабеля, особенно в соединительных соединениях, чтобы сохранить рейтинг защиты IP66 в пыльной или влажной среде.

Рекалибровка: выполните биеннальную калибровку с использованием конвертеров серии CON, чтобы обеспечить ± 0,01 мм повторяемость и минимизировать долгосрочный дрейф. Калибровочные журналы должны соответствовать стандартам API 670 для аудитов соответствия.

Мы также поставляем другие модели этих продуктов: PR6423/010-110, PR6423/010-120, PR6423/010-140. Они одинаковы по спецификациям, функциям и диапазону приложений. Разница в общей длине кабеля, обратитесь к таблице для получения подробной информации.
