ЭПРО PR6423/004-040

Обзор продукта

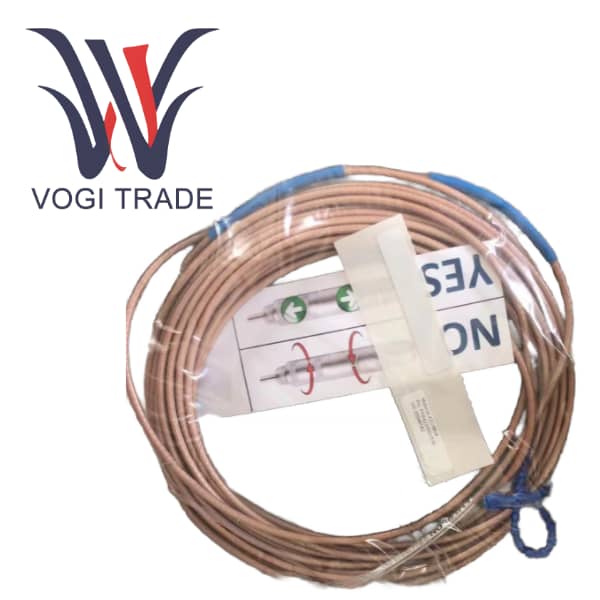

PR6423/004-040 — это высокоточный вихретоковый датчик марки Emerson EPRO диаметром 8 миллиметров. Он специально разработан для бесконтактного мониторинга вибрации и положения вращающихся механизмов. Являясь частью критически важной системы механической защиты, этот датчик был тщательно разработан для обеспечения надежной работы в суровых условиях.

Выдающаяся устойчивость к высоким температурам позволяет корпусу датчика выдерживать экстремальные температуры до +180°C, что крайне важно для применений, близких к высокотемпературным компонентам, таким как паровые турбины, газовые турбины и высокотемпературные компрессоры. Материал зонда PEEK является ключом к достижению таких характеристик.

Параметры продукта

Инкрементальный масштабный коэффициент (чувствительность)         8 В/мм (±203,2 мВ/мил) ±5 % (0–45 °C)

Линейность (отклонение от прямой линии)      ±0,025 мм (±1 мил) (от 0 до 45°C)

Диапазон линейных измерений                      2,0 мм (80 мил)

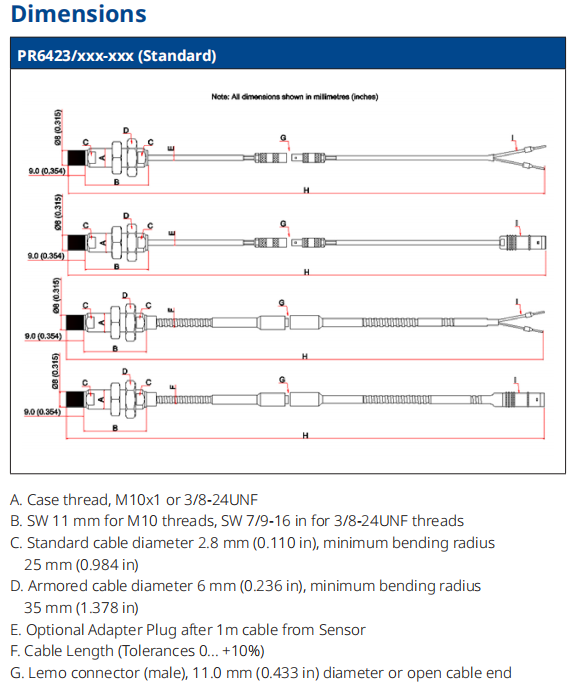

Диаметр датчика                                      8 мм

Резьба                                                                                                        M10x1

Длина корпуса (гильзы)                               65 мм (обозначается цифрой «4» в коде)

Ключ плоский                                            SW 11 мм

Материал мишени                                        Ферромагнитная сталь (стандарт 42CrMo4 / AISI 4140)

Материал мишени                                        Ферромагнитная сталь (стандарт 42CrMo4 / AISI 4140)

Минимальный диаметр вала                          25 мм (0,79 дюйма)

Ключ плоский                                            SW 11 мм

                                                           возможность и разъем: от -35°C до +150°C (от -31°F до 302°F)

Класс защиты                                     IP66 (пыленепроницаемость и защита от мощных струй воды)

Материал                                                Корпус: Нержавеющая сталь

                                                           Наконечник датчика: PEEK (полиэфирэфиркетон)

                                                           Кабель: ПТФЭ

Длина кабеля                                        10 метров (указывается цифрой «4» в последней части кода)

Тип кабеля                                                                                                                               стандартным ПТФЭ, небронированным (диаметр 2,8 мм)

Разъем                                            LEMO (штекер)

Опасные зоны                                  ATEX, IECEx, CSA (искробезопасность 'ia' при использовании с сертифицированным преобразователем, например CON021, и барьерами безопасности)

Функции Особенности

Чувствительность PR6423 достигает 8 В/мм, что делает его чрезвычайно чувствительным даже к малейшему изменению расстояния. Это делает его идеальным выбором для обнаружения вибраций малой амплитуды на высокоскоростных машинах, способных заблаговременно предупреждать о возникновении нарушений дисбаланса или несоосности.

Диаметр 8 мм и дополнительная длинная гильза (например, модель 65 мм) позволяют устанавливать его в ограниченном пространстве или в больших механических конструкциях, где невозможно установить более крупные датчики.

Выдающаяся устойчивость к высоким температурам позволяет корпусу датчика выдерживать экстремальные температуры до +180°C, что крайне важно для применений, близких к высокотемпературным компонентам, таким как паровые турбины, газовые турбины и высокотемпературные компрессоры. Материал зонда PEEK является ключом к достижению таких характеристик.

Мощные характеристики защиты от воздействия окружающей среды со степенью защиты IP66 гарантируют, что датчик полностью защищен от проникновения пыли и сильного воздействия потока воды, что делает его пригодным для суровых промышленных условий, в том числе на открытом воздухе или в зонах промывки.

PR6423/004-040 имеет многочисленные международные сертификаты для опасных зон. При использовании в сочетании с сертифицированными искробезопасными преобразователями и барьерами безопасности его можно устанавливать во взрывоопасных средах класса I, зоны 1/зоны 0.

Целостность сигнала на больших расстояниях позволяет с помощью встроенного кабеля длиной 10 метров обеспечить гибкую схему установки, позволяя устанавливать преобразователь сигналов на панели управления вдали от точки измерения. Между тем, его прочная и долговечная конструкция сводит к минимуму затухание сигнала.
