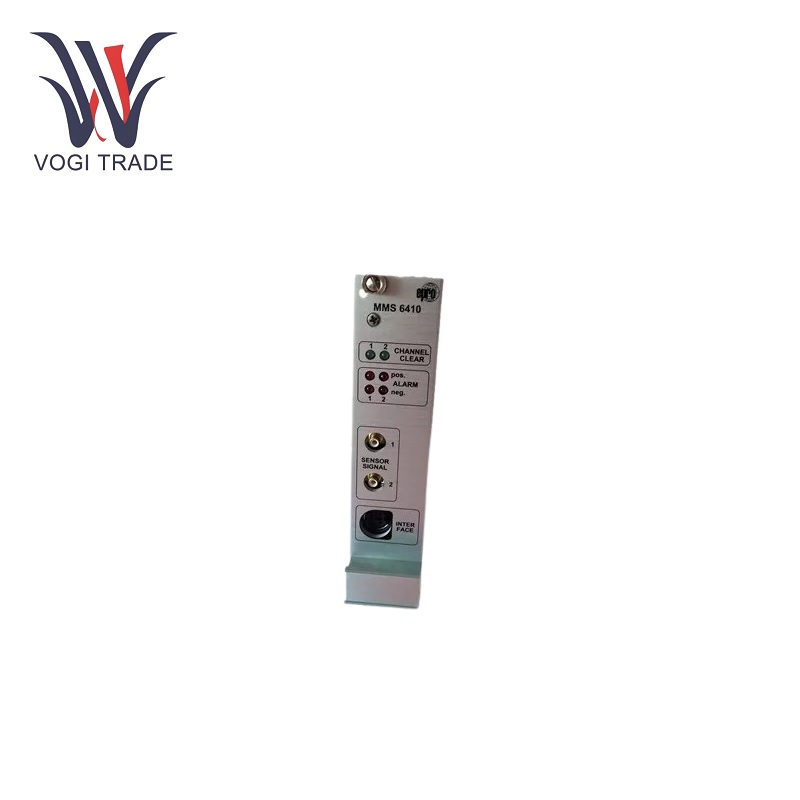

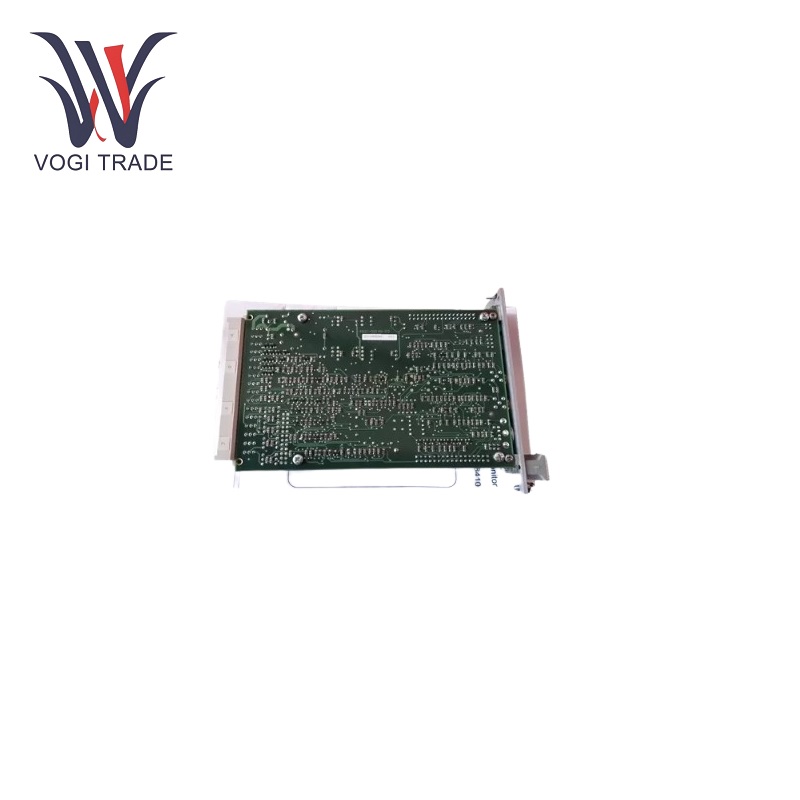

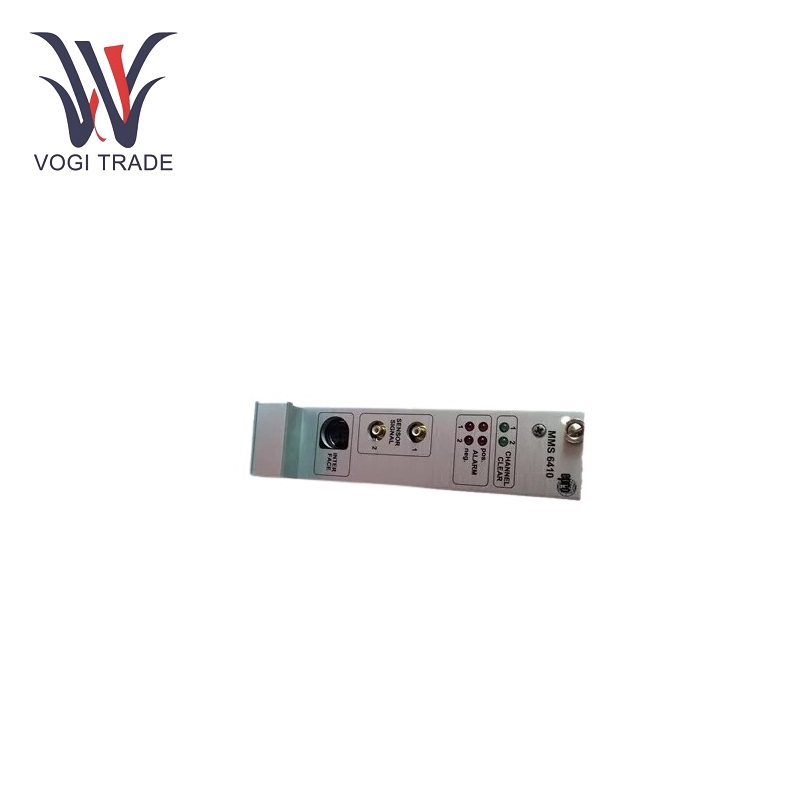

ЭПРО ММС6410

Использование Pпараметры

Вход датчика:EPRO MMS6410 имеет два независимых входа для индуктивных датчиков и дифференциальных трансформаторов в полумостовой или полномостовой конфигурации. Эти входы электрически изолированы, защищены от обрыва цепи и короткого замыкания, имеют максимальное входное напряжение 3,6 В (защита от перенапряжения) и номинальный диапазон входного напряжения 2,5 В (среднеквадратичное значение). Входное сопротивление составляет 200 кОм.

Диапазон измерения:Диапазон измерения зависит от диапазона измерения датчика, и один или оба выхода могут быть инвертированы.

Sвисточник питания: Каждый вход включает в себя отдельный буферный выход для питания индуктивных датчиков с несущей частотой 4,75 кГц, номинальным напряжением питания 4 В (действующее значение) и допустимой нагрузкой 120–600 Ом.

Управляющий вход:Два канала имеют общие логические двоичные входы, а режимы оптопары включают «предварительный сигнал (тревога)», открытый или закрытый режим и «основной сигнал тревоги (опасность)», открытый или закрытый режим. Он также имеет функцию подавления канала или модуля и множители пределов для изменения пределов сигналов тревоги во время запуска и остановки машины. Сопротивление логического входа 24 В составляет > 10 кОм, и для целей анализа предусмотрен ключевой импульсный вход с частотой 1 импульс на оборот.

Выходы:Модуль имеет беспотенциальные выходы оптопары на заднем разъеме, интерфейс связи RS485 обеспечивает один токовый выход на канал, пропорциональный диапазону измерения и выбранной переменной, один выход напряжения на канал, пропорциональный выбранной переменной и диапазону измерения, и один выход напряжения на канал, пропорциональный сигналу датчика.

Источник питания:Модуль имеет резервные входы питания, через два входа питания с диодной развязкой, с напряжением питания 18–24–31,2 В постоянного тока и потребляемой мощностью макс. 8 Вт (макс. 300 мА при 24 В).

Условия окружающей среды:Модуль имеет класс защиты IP00 в соответствии с DIN 40050, а передняя панель имеет класс защиты IP21 в соответствии с DIN 40050. Диапазон рабочих температур составляет 0 - +65 °C, а диапазон температур хранения и транспортировки - -30 - +. 85 °С. Допустимая относительная влажность составляет 5–95 % без конденсации, и он способен выдерживать допустимые вибрации и удары в соответствии с IEC 68-2, часть 6 и часть 29.

Функции продукта

Измерение и расчет:EPRO MMS6410 — это двухканальный измерительный усилитель, способный измерять смещение вала с помощью индуктивных датчиков или дифференциальных трансформаторов в полумостовой или полномостовой конфигурации. Каждый измерительный канал работает независимо или рассчитывает сумму или разность результатов измерений двух каналов. Он способен измерять статические и динамические сигналы: смещение, угол, силу, кручение или любую другую физическую величину, которую можно измерить с помощью индуктивного датчика.

Мониторинг датчиков и мониторинг модулей:Модуль имеет такие функции, как мониторинг сигнала датчика, проводка, напряжение питания системы, конфигурация, настройка параметров, значения измерений, рабочая температура модуля, сторожевой таймер системы и т. д., чтобы обеспечить надежную и точную систему измерения. Мониторинг сигналов тревоги и пределов: каждый канал может устанавливать значение сигнала тревоги и значение опасности отдельно. Он имеет предварительную сигнализацию, основной канал сигнализации, множитель предельного значения, режим вывода сигнализации и функцию удержания сигнализации. Каждый канал имеет 4 выхода сигнализации, все из которых являются выходами с открытым коллектором, независимыми друг от друга и изолированными от основной цепи.

Синхронизация:Когда в одной системе работают несколько модулей EPRO MMS6410, синхронизация осциллографа несущей частоты очень важна. EPRO MMS6410 может работать в режиме основного мониторинга для отправки сигналов синхронизации на другие мониторы или работать в режиме подчиненного мониторинга для получения сигналов синхронизации от других мониторов. Конфигурация и связь: Модуль предоставляет интерфейсы RS232 и RS485. Интерфейс RS232 используется для конфигурации и обмена данными с модулем, а интерфейс RS485 используется для подключения к системе анализа и диагностики EPRO MMS6800 или главному компьютеру для плавной интеграции в более крупную систему мониторинга и управления.

Область применения

EPRO MMS6410 широко используется для мониторинга механического оборудования, особенно турбомашин. EPRO MMS6410 может измерять смещение вала, тепловое расширение и другие параметры паровых турбин, газовых турбин, водяных турбин, компрессоров, вентиляторов, центрифуг и другого вращающегося оборудования. Он помогает защитить турбины, повышает эксплуатационную безопасность и эффективность любого оборудования, а также продлевает срок службы оборудования, обеспечивая точные и точные измерения.
