Эмерсон KJ3222X1-BA1

Подробности

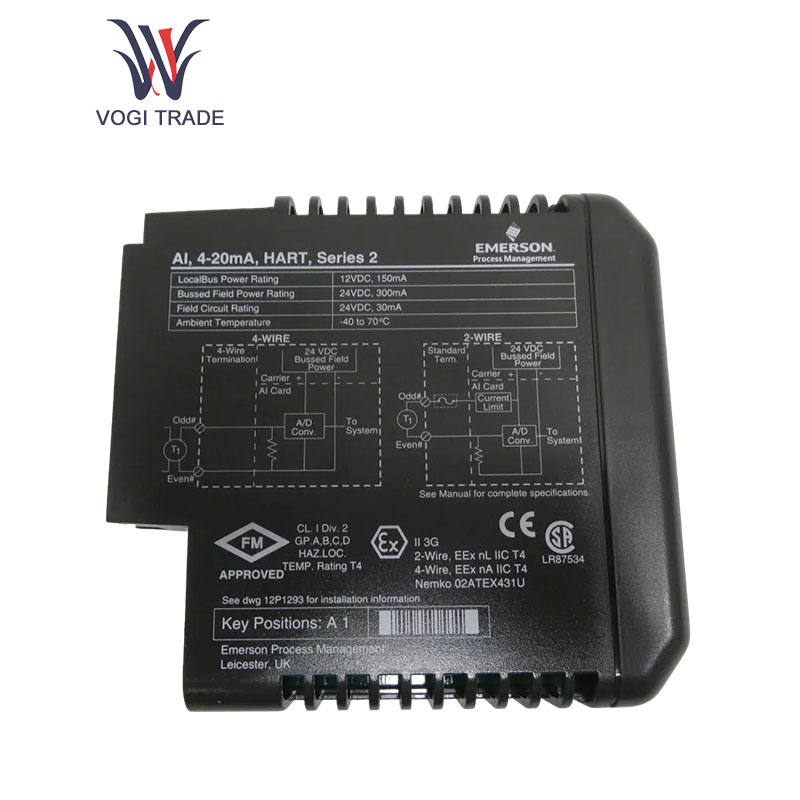

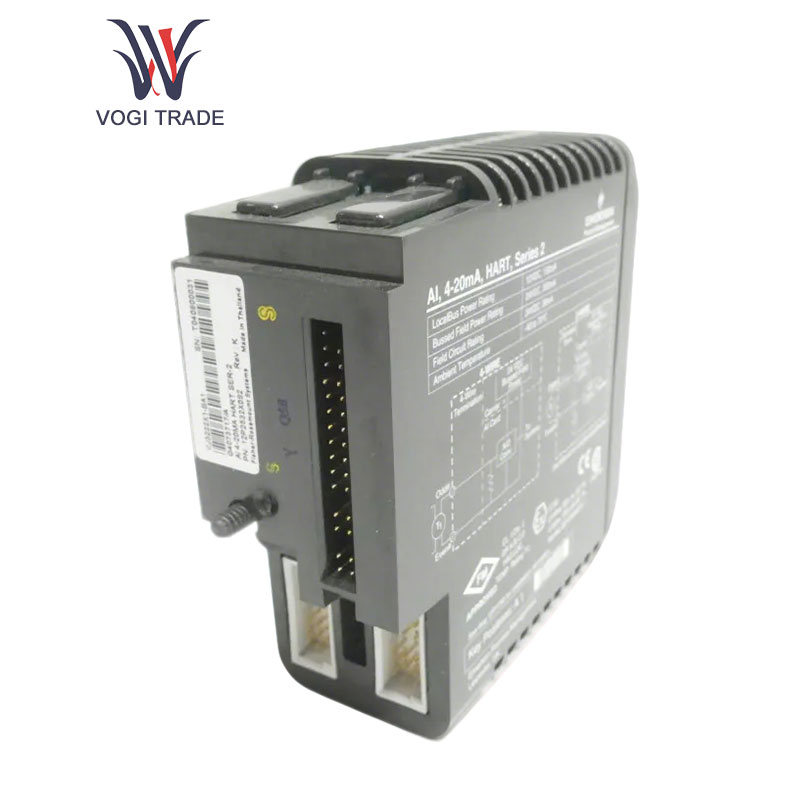

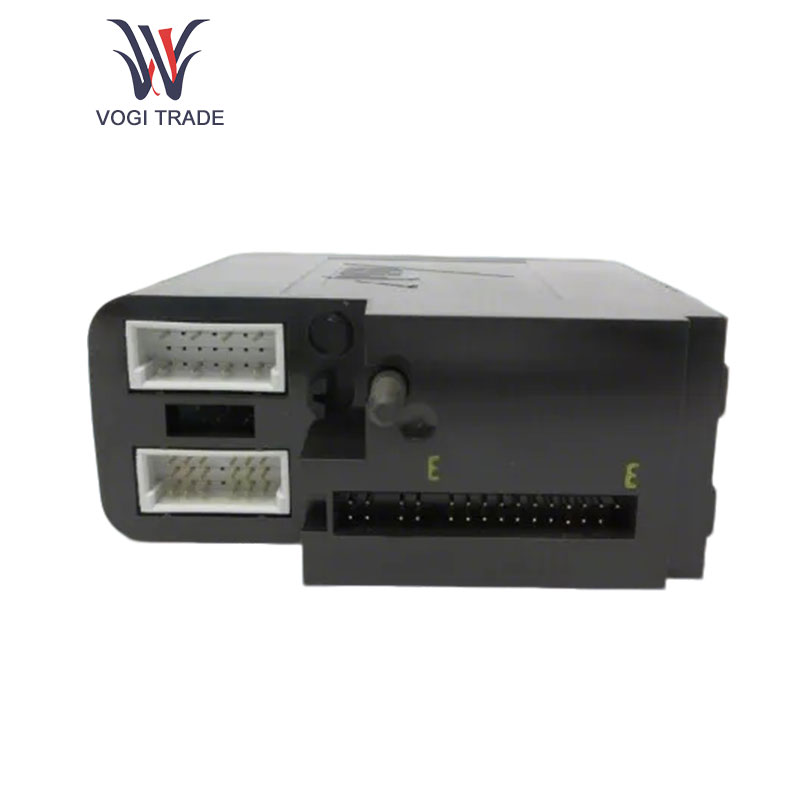

Введение Emerson KJ3222X1-BA1

Emerson KJ3222X1-BA1 преобразует аналоговые сигналы в цифровые, чтобы обеспечить их компьютеризированную обработку для сбора и обработки дополнительных аналоговых данных.

Спецификация Emerson KJ3221X1-BA1

Номинальная мощность локальной шины: 12 В постоянного тока при 150 мА. Номинальная мощность полевой шины: 24 В постоянного тока при 300 мА.

Номинал цепи возбуждения: 24 В постоянного тока при 30 мА.

Диапазон рабочих температур: от -40 ℃ до 70 ℃. Ударопрочность: 10 г ½ синусоидальной волны, в течение 11 мс.

Вибростойкость: 1 мм от пика до пика от 5 до 16 Гц; 0,5 г от 16 до 150 Гц.

Уровень загрязнения воздуха: ISA-S71.04 – класс загрязнения воздуха G3 1985 года.

Относительная влажность: от 5 до 95 % без конденсации; Рейтинг IP20.

Количество каналов: 8 каналов.

Наконечник датчика: 4–20 мА. Поддерживает протокол HART; может реализовать двустороннюю цифровую связь с устройствами, поддерживающими протокол HART, что способствует удаленному мониторингу и диагностике неисправностей для интеллектуального управления;

Основные характеристики Emerson KJ3222X1-BA1

Широкий диапазон входного сигнала: поддерживает различные диапазоны входного аналогового сигнала, например 0–5 В, 0–10 В, 4–20 мА и т. д.; которые адаптируют различные типы и типы выходных сигналов датчиков и повышают их универсальность и совместимость с точки зрения применения продуктов, а также пригодность для широкого использования в различных отраслях промышленности и объектах управления. Высокая частота дискретизации, быстрый сбор и преобразование аналоговых сигналов, быстрая корректировка аналоговых данных во времени, обеспечение точного отражения системой управления в реальном времени рабочего состояния полевого оборудования, что улучшает динамический отклик и время управления.

Функция самоконтроля и сигнализации: в настоящее время он способен контролировать себя, обнаруживать намеренно управляемые условия и определять, какие сигналы находятся за пределами их диапазона. Устраняйте проблемы с подчиненными каналами, отклонениями напряжения питания и т. д. и оперативно отправляйте информацию о тревогах назначенному персоналу для принятия мер, помогая выявить и смягчить ситуацию и влияние дисфункции на производственные процессы.

Электромагнитная совместимость: соблюдение требований по электромагнитной совместимости, обеспечение лучшей защиты от электромагнитных помех, возможность подавления электромагнитного излучения; отсутствие помех для окружающего электронного оборудования и стабильная работа в сложной электромагнитной среде обеспечивает общую стабильность и надежность системы.

Формирование и фильтрация сигнала: благодаря встроенной схеме формирования сигнала и функции фильтрации все компоненты шума и помех в сигнале могут быть удалены перед входными данными, что повышает качество и стабильность сигнала, гарантируя подлинность и надежность собранных данных, тем самым минимизация возникновения сбоев в работе системы и ошибок измерений, возникающих в результате помех сигналов.

Применение Emerson KJ3222X1-BA1

Нефтяная и газовая промышленность. Первый — это добыча полезных ископаемых: использование этого модуля при действующей добыче нефти и газа позволит собирать такие параметры, как устьевое давление и температура, отслеживать состояние добычи нефтяных скважин в режиме реального времени и обеспечивать безопасность и стабильность. горнодобывающих работ. Например, если устьевое давление измерено точно, персонал может немедленно отрегулировать рабочие параметры горнодобывающего оборудования, чтобы предотвратить несчастные случаи, такие как выбросы.

Подвижное звено. Расход, давление и положение клапана в нефте- и газопроводах контролируются для достижения высокой точности управления транспортировкой нефти и газа. Эта возможность обеспечит стабильность и безопасность транспортировки нефти и газа, а также снизит риск утечек. Например, открытие клапана автоматически регулируется в соответствии с данными о расходе, чтобы обеспечить транспортировку нефти и газа при заданном расходе и давлении.

Другое Электроэнергетика

1. Связь с выработкой электроэнергии: это может включать сбор таких параметров, как температура котла, давление, уровень воды и скорость турбины, вибрация и другие сигналы на тепловых электростанциях для точного управления и защиты работы генераторной установки, обеспечивая безопасную и стабильную работу. функционирование процесса выработки электроэнергии. На гидроэлектростанциях мониторинг таких параметров, как расход, давление и т. д. в турбине, может оптимизировать эффективность выработки электроэнергии. Например, риск отключения электроэнергии, вызванного повреждением оборудования, может быть повышен за счет обнаружения потенциальных опасностей неисправности посредством мониторинга в реальном времени сигналов вибрации турбины.

2. Линия передачи: этот модуль может собирать такие параметры, как температура трансформаторного масла, уровень масла, температура обмотки, напряжение шин, ток и другие электрические величины на подстанции, тем самым обеспечивая мониторинг состояния и предупреждение о неисправностях оборудования подстанции и обеспечивая надежную работу. сети передачи. Например, температуру масла трансформатора можно использовать для немедленной корректировки состояния охлаждающего оборудования в соответствии с изменениями, чтобы продлить срок службы и повысить надежность системы передачи.
