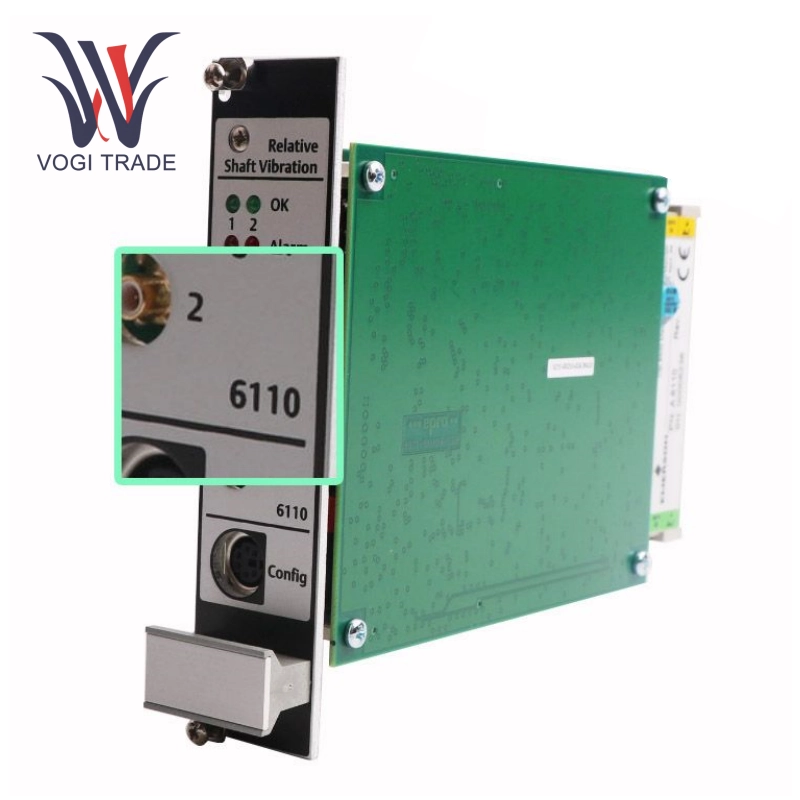

Эмерсон A6110

Основная функция Emerson A6110 заключается в мониторинге вибрации вала в режиме реального времени с помощью неконтактной технологии измерения, обеспечивая раннее предупреждение о разломах и защиту оборудования.

Технические параметры

Тип датчика: датчик смещения вихревого тока (например, серия PR642), бесконтактное измерение положения вала и вибрации

Диапазон ввода: от 0 до -22 В пост.

Диапазон частот: нижний предел 1/5 Гц, верхний предел 50–2000 Гц (регулируемый)

Выходной сигнал

Цифровой сигнал: интегрирован в систему AMS 6500.

Аналоговый вывод: 0/4-20 мА, 0-10 В пропорциональный выход.

Рабочая температура: от -20 ° C до +70 ° C

Количество каналов: двойные каналы, могут одновременно отслеживать вибрацию X/Y направление или комбинированный режим

Размеры и источник питания: 3U Размер (1 слот).

Функциональный cХараактеристики

Мониторинг высокого определения: Emerson A6110 с использованием датчика вихревого тока высокого определения, точность измерения составляет ± 2%и поддерживает различные режимы анализа (такие как пик до пика, от нуля до пика и т. Д.).

Предупреждение о разломах и защита: можно установить динамические пороги тревоги, поддерживая задержку тревоги в 0-36 секундах, чтобы предотвратить ложное запуск и обнаружение типичных механических разломов, таких как износ подшипника, смещение вала и дисбаланс.

Принцип uс

Emerson A6110 использует датчики вихревого тока (такие как серия PR642) для бесконтактного измерения относительного смещения между валом и ящиком для подшипника. Датчик преобразует механическую вибрацию в электрические сигналы, выводит амплитуду вибрации, частоту и другие параметры после обработки модуля и запускает сигнал тревоги, сравнивая с заданным порогом.

Сценарий применения: применимо к скользящему оборудованию подшипника, мониторингу вибрации вала, эксцентриситета, толщины масляной пленки и т. Д.
