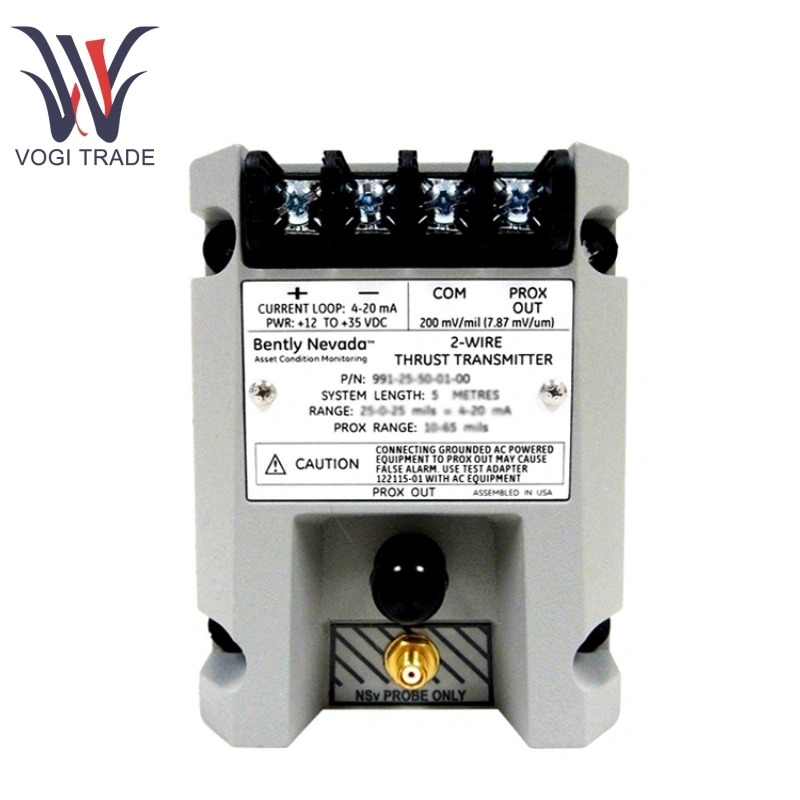

Бентли Невада 991-25-50-01-00

Обзор продукта

Модель: 991-25-50-01-00

Тип продукта: Датчик тяги с питанием от контура

Диапазон измерения: общее осевое перемещение до 1,2 мм (50 мил)

Конфигурация входа: совместим с одним бесконтактным датчиком Bally Nevada 3300 NSv и удлинительным кабелем (поддерживает длину системы 5 и 7 м).

Выходной сигнал: 4–20 мА постоянного тока (2-проводной, пропорционален положению тяги); Разъем PROX OUT выводит сигналы динамической вибрации/напряжения зазора

Источник питания: 12–35 В постоянного тока (питание от контура)

Точность: Полномасштабная погрешность ≤±1,5%

Адаптивность к окружающей среде: Рабочая температура от -40°C до +85°C, поддерживает среду со 100% конденсацией и высокой влажностью; Размеры: 150 мм × 100 мм × 50 мм.

Коммуникации и возможности подключения: Оснащен интерфейсом связи RS485, включая неизолированные разъемы PROX OUT и COM, а также коаксиальные разъемы.

Способ монтажа: поддерживает зажим на DIN-рейке или крепление винтами на переборке.

Особенность

Высокоточные измерения: Bally Nevada 991-25-50-01-00 с чувствительностью 7,87 мВ/мкм точно фиксирует мельчайшие вибрации вала и изменения смещения, предоставляя надежные данные для оценки условий эксплуатации оборудования.

Простота установки и обслуживания: Bally Nevada 991-25-50-01-00 с интегрированной конструкцией уменьшает количество внешних компонентов, обеспечивая универсальную и удобную установку и облегчая регулярное обслуживание и проверку.

Стабильный выходной сигнал: Bally Nevada 991-25-50-01-00 со схемами обнаружения неисправностей, таких как «не в порядке» и «сбой сигнала», предотвращает высокий выходной сигнал или ложные сигналы тревоги, вызванные неисправностью датчика или ослаблением соединений.

Приложение

Энергия и мощность: Bally Nevada 991-25-50-01-00 используется в паровых турбинах, генераторах и другом оборудовании для отслеживания изменений тяги вала в режиме реального времени и предотвращения повреждения оборудования, вызванного ненормальной тягой.

Нефтехимическая промышленность: Bally Nevada 991-25-50-01-00, установленный на ключевом оборудовании, таком как компрессоры и насосы, контролирует условия работы вала и оперативно обнаруживает такие проблемы, как выход из строя уплотнений и износ подшипников, вызванный дисбалансом осевого усилия.

Требования к зонду

Должен использоваться с датчиком серии 3300 NSv (например, 330902, 330904 и т. д.). Ключевые параметры:

Зазор зонда: Отрегулируйте строго в соответствии с руководством. Неправильные настройки приведут к потере сигнала.

Разъем: коаксиальный разъем (диаметр ≤ 7,23 мм).

Ограничения приложения

Прерывистый мониторинг: Обеспечивает только функции сигнализации положения тяги и защиты сигналов. Расширенные функции мониторинга, такие как опасный байпас и умножение отключений, не поддерживаются.

Диагностическая изоляция: сигнал PROX OUT должен быть изолирован через тестовый адаптер, чтобы предотвратить помехи от земли.

Совместимость с ПЛК: Не подходит для общезаводских диагностических систем.
