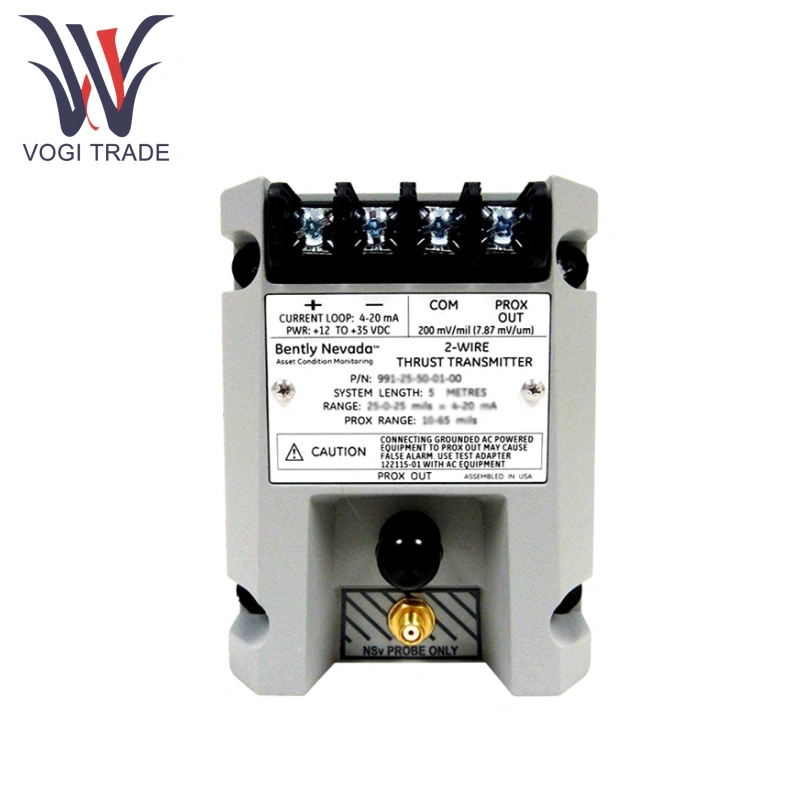

Бентли Невада 991-01-XX-01-00

Обзор продукта

Обработка сигналов

Вход: бесконтактный датчик 3300 NSv + удлинительный кабель (опционально 5 м/7 м).

Выход: сигнал осевого смещения (тяги) 4–20 мА, пропорциональный положению вала.

Точность: ±1,5% (типичная), тестовый вход при нагрузке 250 Ом.

Диагностический интерфейс

Неизолированные клеммы «PROX OUT» передают сигналы динамической вибрации/напряжения зазора. Для подключения к устройствам с питанием переменного тока требуется изолирующий адаптер (122115-01).

Не в порядке/отказ сигнала: Выход <3,6 мА (время реакции ≤100 мкс) в случае неисправности.

Калибровка и регулировка

Независимые потенциометры нуля и шкалы.

Контакт тестового входа: поддерживает источник постоянного напряжения для быстрой проверки выходного сигнала.

Экологическая совместимость

Рабочая температура: от -35°C до +85°C.

Защита от проникновения: 100% конденсирующаяся влажность (непогружной). Структура: конструкция заливки, защита от вибрации/коррозии.

Особенность

Высокоточные измерения: Bally Nevada 991-01-XX-01-00 с чувствительностью 7,87 мВ/мкм точно фиксирует мельчайшие вибрации вала и изменения смещения, предоставляя надежные данные для оценки условий эксплуатации оборудования.

Простота установки и обслуживания: Bally Nevada 991-01-XX-01-00 с интегрированной конструкцией уменьшает количество внешних компонентов, обеспечивая универсальную и удобную установку и облегчая регулярное обслуживание и проверку.

Стабильный выходной сигнал: Bally Nevada 991-01-XX-01-00 со схемами обнаружения неисправностей, таких как «не в порядке» и «сбой сигнала», предотвращает высокий выходной сигнал или ложные сигналы тревоги, вызванные неисправностью датчика или ослаблением соединений.

Приложение

Энергия и мощность: Bally Nevada 991-01-XX-01-00 используется в паровых турбинах, генераторах и другом оборудовании для отслеживания изменений тяги вала в режиме реального времени и предотвращения повреждения оборудования, вызванного ненормальной тягой.

Нефтехимическая промышленность: Bally Nevada 991-01-XX-01-00, установленный на ключевом оборудовании, таком как компрессоры и насосы, контролирует условия работы вала и оперативно обнаруживает такие проблемы, как выход из строя уплотнений и износ подшипников, вызванный дисбалансом осевого усилия.

Примечания

Калибровка зонда

Настройка зазора должна быть точной, иначе полный диапазон не будет достигнут.

Изоляция сигнала

При использовании «PROX OUT» необходимо выполнить изоляцию с помощью адаптера 122115-01, чтобы предотвратить помехи от контура заземления.

Системные ограничения

Расширенные функции систем непрерывного мониторинга (такие как обход опасности и умножение отключений) не поддерживаются.

Соединения ПЛК не подходят для общезаводской диагностики (например, Системы 1).

Резьбовое крепление

Чрезмерное зацепление может привести к повреждению зонда.
