Блинт Невада 9200-01-05-10-00

Электрические характеристики:

Чувствительность: 20 мВ/мм/с (500 мВ/дюйма/с), ± 5%.

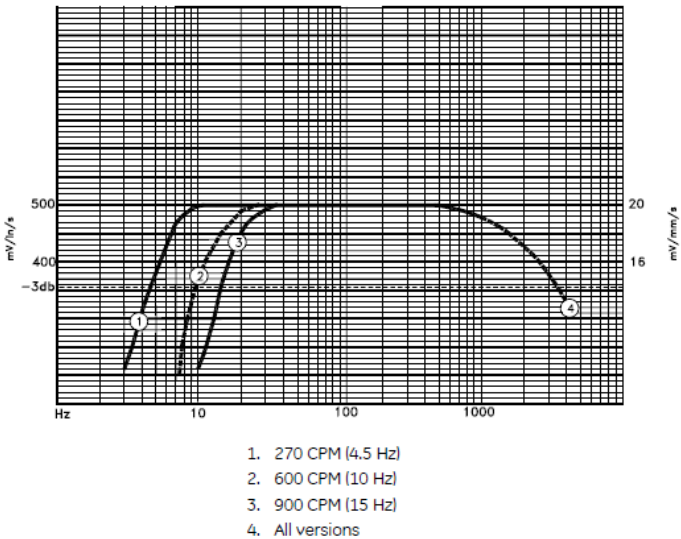

Частотная характеристика: с вариантом A набор на 01 (минимальная частота 4,5 Гц), диапазон отклика составляет от 4,5 Гц до 1000 Гц (от 270 до 60 000 см м.), Типичный ± 0,3 дБ.

Динамический диапазон: максимальное смещение 2,54 мм (0,100 дюйма) пика к пике; Диапазон скорости 25 мм/с (1 дюйм/с) при 100 Гц.

Сопротивление катушки: 1,25 кОм ± 5%. Индуктивность блокировки катушки: 125 мх.

Амплитуда линейность: ± 5% (от 0,01 до 5,0 дюймов/с при 100 Гц).

Поперечная чувствительность: ± 10% (максимум, относительно чувствительной оси).

Материалы:

Жилье и адаптер: анодированный алюминий A204.

Материал прокладки: неопрен (серия 9200).

Разъем: параметры терминальных блоков Используйте полифениленсульфид (PPS) и никелированные медные контакты.

Экологическое соответствие:

FCC: соответствует части 15 правил FCC (без вредных помех).

EMC: соответствует директиве ЕС 2014/30/ЕС (EN 61326-1 для промышленных сред).

ROHS: Соответствует директиве ЕС 2011/65/ЕС.

Опасные местоположения: эта модель (D Option 00) не имеет конкретных сертификатов и не подходит для использования в опасных местах класса I/II/III.

Особенность

Двухпроводной дизайн: Bently 9200-01-05-10-00 Использование подразумевает установку и проводку, снижение затрат и сложности.

Высокое измерение: Bentny 9200-01-05-10-00 может точно измерить вибрацию, предоставляя критические данные для прогнозного обслуживания.

Прочный дизайн: Bently 9200-01-05-10-00, разработанный для суровой промышленной среды, он выдерживает удар и вибрацию.

Приложение

Мониторинг промышленного состояния: Bently 9200-01-05-10-00, подходящие для электростанций, производственных заводов и других мест, анализируя вибрацию механического оборудования для предотвращения разрушения оборудования.

Мониторинг вращающегося оборудования: Bentny 9200-01-05-10-00, подходящие для мониторинга вибрации вибрации в реальном времени, такого как турбины, компрессоры и двигатели.

Процедура установки

Используйте указанный крутящий момент: для шпильки M10x1 резьбовых (опция C 10) крутящий момент составляет 5,6 Н · м (50 в · фунт).

Выравнивание ориентации: см. Рисунок 1, чтобы обеспечить вертикальную установку 0 °.

Кабельное соединение: поскольку опция B не включает в себя кабель (клеммский блок), требуется внешний кабель (такой как серия 9571-нн или 9755-нн). Максимальная длина кабеля составляет 305 метров, но отказ от частоты следует проверить на наличие длины, превышающих это.
