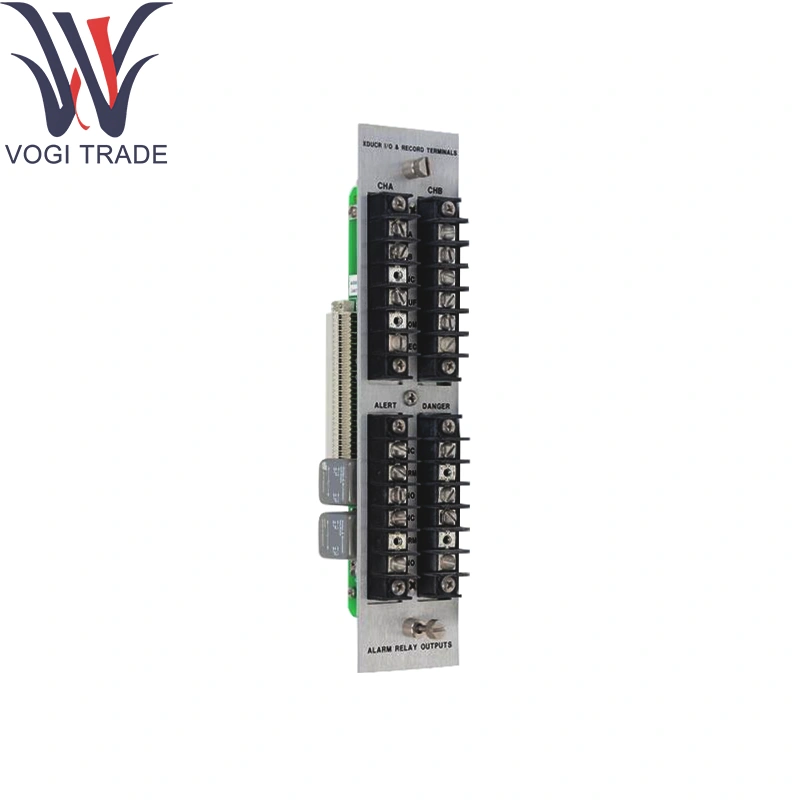

Блинт Невада 84149-01

Заказ информации

Номер детали: 84149-01

Описание: 8-канальный изолированный модуль аналогового ввода 4–20 мА с встроенной точностью

Совместимость серии: подходит Blylynevada 3500/3700 Rack Cassis (¼rack слот)

Заменяет: 84149-00 (более ранняя ревизия)

Технические параметры

Каналы: 8 изолированных аналоговых входов для Bentny Nevada 84149-01, каждый с нагрузкой на 250 Ом заканчивается для петлей 4–20 мА

Диапазон ввода: 4–20 мА (завершение 250 Ом) или от -10 В до +10 В (сборы сбора перемычки)

Точность: ± 0,1% полномасштабных

Разрешение: 16-битный Δς ADC (≈0,3 мкА шаги)

Скорость выборки: 10 образцов/сек на канал, одновременный

Изоляция: 1 кВ канала до чассиса/канал вканал в Bentny Nevada 84149-01

Диагностика: обнаружение открытого круга (<3,8 мА), защита короткого замыкания (<24MA)

Потребляемая мощность: ≤7W от 24 В постоянного тока.

Относящийся к окружающей среде:

Работая температура: от 0 ° C до +70 ° C

Температура хранения: от -40 ° C до +85 ° C

Влажность: ≤95% RH, неконденсирование

Функция продукта

Bentny Nevada 84149-01 обеспечивает кондиционирование точной петли со встроенным завершением резисторов, устраняя внешнее оборудование. Оцифрует аналоговые сигналы с высоким разрешением для 3500 Backplane, сравнивается с установленными точками для логики тревоги и самодиагностики разломов цикла.

Области применения

Мониторинг параметра процесса: петли давления/потока/температуры через Belpny Nevada 84149-01 в турбинах и компрессорах

Защита машины: Критические аналоговые петли для обеспечения безопасности в логике поездки

Интеграция DCS/SCADA: консолидирующие аналоговые петли в цифровые системы

Панели опасных районов: инсталляции Zone2/Div2 с Bupny Nevada 84149-01

OEM Skids & Modfits: аналоговый вход высокой плотности на панелях с ограниченными пространством
