Блинт Невада 81546-01

ЗаказывающийИнформация

Номер детали: 81546-01

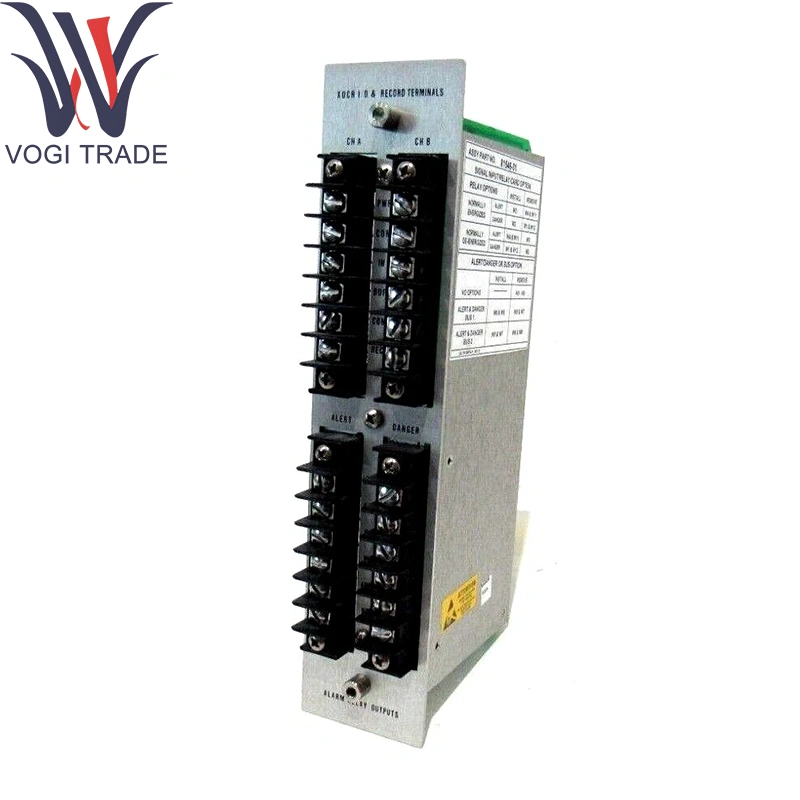

Описание: реле ввода сигнала для стойки серии Blylynevada 3500

Совместимость серии: подходит 3500/3700 BACKPANE (¼-RACK SLOT)

Заменяет: 81546-00 (более ранняя ревизия)

Технические параметры

Входные каналы: 8 независимых схем ввода сигнала

Реле выходы:

8 × Forma (SPST) сухие контакты для Bentny Nevada 81546-01

Контактное рейтинг: 3A @ 250VAC / 3A @ 30VDC (резистивный)

Диапазон входного напряжения: 5–30 В постоянного тока для втягивания; 1–3 мА пикапа ток

Работа/время выпуска: ≤10 мс от активации ввода для контакта закрытия

Изоляция: 1 кВ канала к хассии в Блинт-Неваде 81546-01 между входными цепями

Индикаторы: светодиода передней панели на канал

Потребляемая мощность: 24 В постоянного тока через заднюю плату, ≤2W

Относящийся к окружающей среде:

Работая температура: от 0 ° C до +70 ° C

Температура хранения: от -40 ° C до +85 ° C

Влажность: ≤95%RH не конденсирование

Функция продукта

Bentny Nevada 81546-01 Условия дискретные входные сигналы постоянного тока из полевых контактов/датчиков и приводят внутренние реле. Обеспечивает гальваническую изоляцию между входами поля и электроникой стойки для надежного шумового иммунитета. Маршруты сигнализируют в 3500 автобусе для защиты логики и последовательностей поездки.

Области применения

Беспотребления в области машины: кормление статусов внешнего переключения безопасности через Bencle Nevada 81546-01 в логику стойки

Вспомогательный мониторинг: интеграция контактов с потерей смазки или потока по поводу потока

Входы удаленного поездки: реле выключения по всему заводу логика поездки

Интеграция управления процессом: захват дискретных аварийных сигналов для регистрации событий

OEM Skids & Panels: встроенные интерфейсы с Bupny Nevada 81546-01
