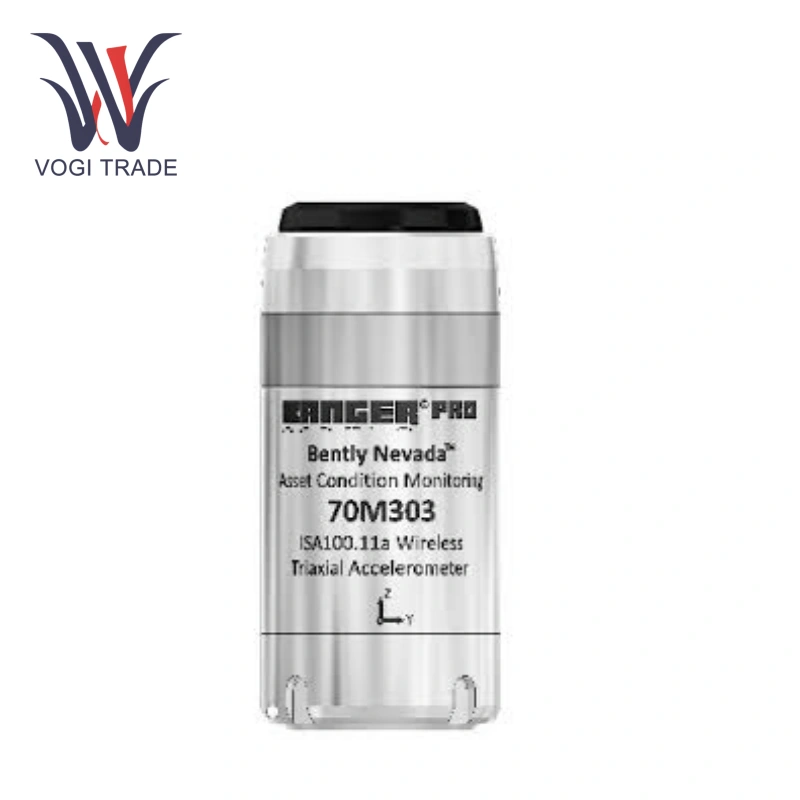

Бентли Невада 70M303-10-01-01-01

Обзор продукта

Модель: 70М303-10-01-01-01

Контролируемые параметры: трехосная вибрация (скорость 5–1 кГц, ускорение 5–10 кГц), температура поверхности.

Сетевой протокол: протокол беспроводной сети ISA100.11a, поддерживает IEEE 802.15.4, работает в общедоступном диапазоне частот ISM 2,45 ГГц и использует ячеистую и звездообразную топологию.

Расстояние передачи: до 200 метров по прямой, 75-100 метров в типичных промышленных условиях.

Степень защиты: IP67, пыле- и водонепроницаемость.

Класс взрывозащиты: ATEX/IECEx, зона 0 (ia I/IIC T4), класс 1, раздел 1, подходит для опасных зон.

Тип батареи: сменная литий-тионилхлоридная батарея напряжением 3,6 В со сроком службы до 5 лет (в зависимости от типа и частоты сбора данных)

Рабочая температура: от -40°C до +85°C.

Вывод данных: поддерживает вывод Modbus и может быть подключен к РСУ или архиву предприятия, а также может взаимодействовать с системами System 1 Evo.

Особенность

Комплексный и точный мониторинг: встроенный трехосный мониторинг вибрации и температуры Bently Nevada 70M303-10-01-01-01, а также встроенная библиотека подшипников качения обеспечивают превосходный анализ вибрации подшипников качения и точный мониторинг рабочего состояния оборудования.

Надежная совместимость системы: данные Bentsly Nevada 70M303-10-01-01-01 могут выводиться через связь Modbus и выход OPC, что обеспечивает плавную интеграцию с системой System 1 Evo для унифицированного управления платформой и анализа состояния оборудования.

Безопасно и надежно: Bally Nevada 70M303-10-01-01-01 со 128-битным шифрованием AES обеспечивает безопасную передачу данных, а высокий уровень защиты и взрывозащищенная конструкция соответствуют требованиям для использования во взрывоопасных зонах.

Приложение

Bally Nevada 70M303-10-01-01-01, используемая для мониторинга вибрации вентиляторов градирен на электростанциях, эта система контролирует вибрационную скорость вентилятора в режиме реального времени, позволяя своевременно обнаруживать износ и ослабление лопастей вентилятора, а также потенциальные неисправности двигателя и редуктора.

Bally Nevada 70M303-10-01-01-01 устанавливается на вентиляторы теплообменников воздушного охлаждения на нефтехимических предприятиях и эффективно контролирует рабочее состояние вентилятора.

Совместимость и интеграция

Поддержка программного обеспечения:

Программное обеспечение системы 1: требуется версия 20.2 или выше, с выводом данных универсального клиентского интерфейса (GCI). Для каждого датчика требуется отдельная лицензия на устройство Системы 1 (номер детали 3071/13).

Сторонние инструменты: поддержка вывода данных Modbus для интегрированных данных, что облегчает интеграцию в системы SCADA или ПЛК.

Совместимость шлюза:

Шлюзы ISA100: такие как Bally Nevada 70M320 (поддерживает до 50 датчиков), Yokogawa YFGW410 (до 160 датчиков) или Honeywell WDM (до 320 датчиков).

Топология сети: поддерживает звездообразные или ячеистые сети с максимальной глубиной в три перехода, обеспечивая надежную передачу данных.
