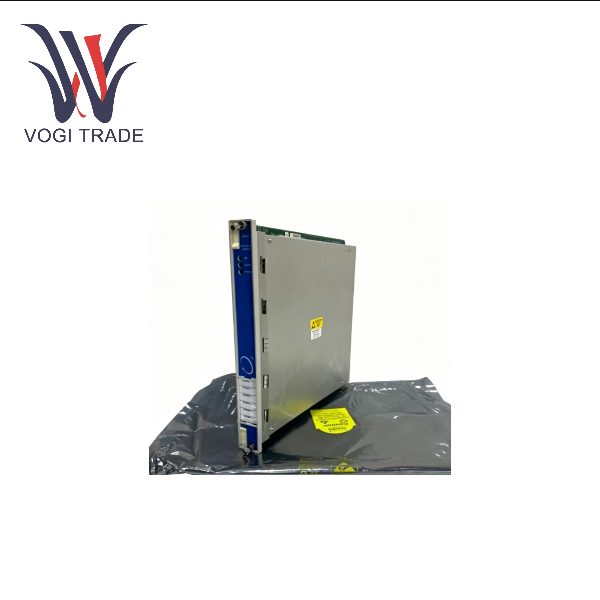

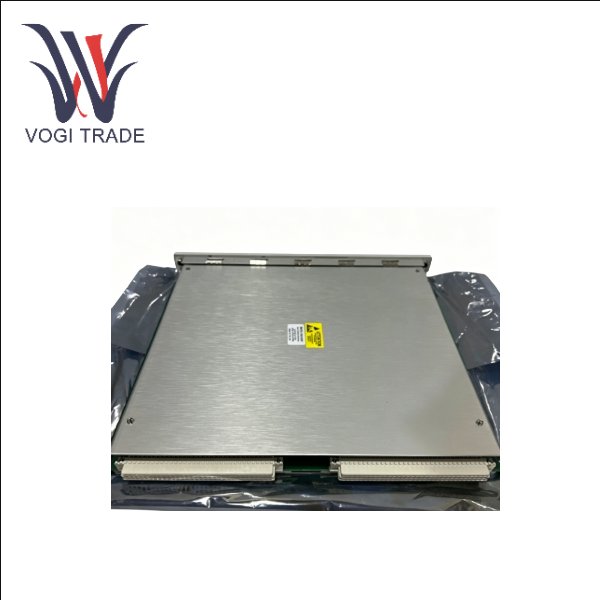

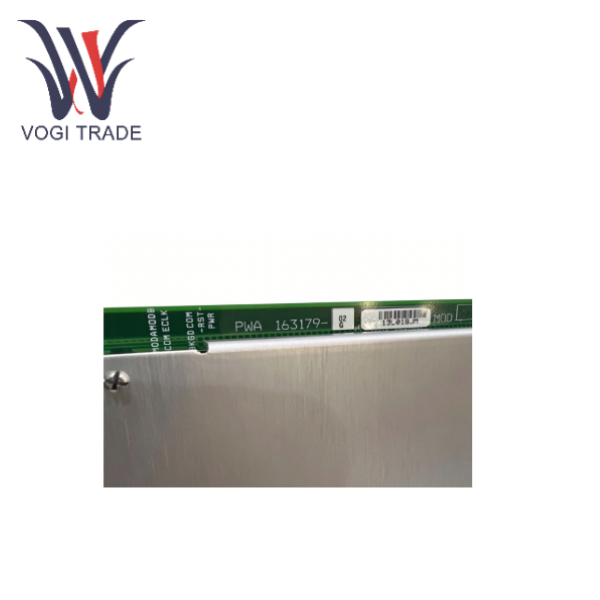

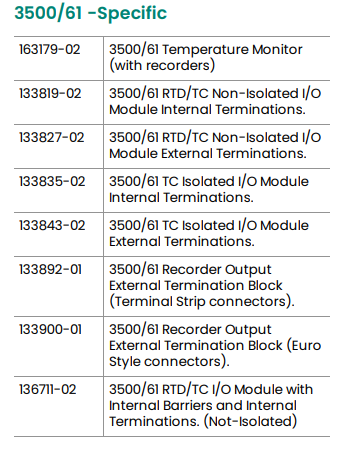

Бентли Невада 3500/61 163179-02

Обзор продукта

Модули 3500/60 и 61 обеспечивают шесть каналов мониторинга температуры и принимают температурные входы как от термометра сопротивления (RTD), так и от термопары (TC).  Модули проверяют эти входы и сравнивают их с программируемыми пользователем уставками сигнализации.

Модели 3500/60 и 3500/61 обеспечивают идентичные функциональные возможности, за исключением того, что модель 3500/61 обеспечивает выходы записывающего устройства для каждого из шести каналов, а модель 3500/60 — нет.

Меры предосторожности при использовании

Строго регламентируйте проводку и заземление.

Одностороннее заземление. Чтобы предотвратить шум сигнала и помехи в контуре заземления, экранирующий слой кабеля датчика должен быть односторонне заземлен, а сопротивление заземления обычно должно быть менее 1 Ом. Держитесь подальше от линий электропередачи: линии сигнализации температуры не должны проходить параллельно силовым кабелям высокой мощности. Рекомендуется соблюдать дистанцию ​​более 50 см или устанавливать металлические трубки для экранирования.

Обратите внимание, что электрическая изоляция и различие версий

Модуль 3500/61 имеет две версии: неизолированную и изолированную (TC изолированная). Если используется неизолированная версия, все стороны входа/выхода должны иметь одну и ту же опорную точку заземления, чтобы избежать ложного срабатывания, вызванного разностью потенциалов земли. Если используется изолированная версия, она обычно может обеспечить межканальную изоляцию до 250 В постоянного тока, что может лучше защитить систему от внешних сильных электрических помех. Перед подключением обязательно подтвердите конкретную версию модуля.

Высокие требования к конфигурации резервирования

Если в вашей системе используется конфигурация тройного резервирования модулей (TMR) для повышения безопасности, мониторы температуры 3500/61 должны быть установлены соседними группами по три модуля в стойке. Система обеспечит точность измерений и позволит избежать единых точек отказа благодаря специальной логике голосования.

Адаптируемость к условиям эксплуатации и технического обслуживания

Модуль 3500/60&61 обычно предназначен для суровых промышленных условий с диапазоном рабочих температур обычно от -30°C до +65°C. Однако по-прежнему необходимо убедиться, что среда установки соответствует требованиям степени защиты. Функция горячей замены: система 3500 обычно поддерживает горячую замену модулей, что означает, что неисправные модули можно заменить, даже когда система не включена, что значительно сокращает время простоя на техническое обслуживание. Тем не менее, перед выполнением каких-либо подключений или операций по подключению и отключению все же рекомендуется строго соблюдать правила техники безопасности на месте.

Если во время отладки на месте вы столкнулись с колебаниями сигнала или ненормальными индикаторами состояния модуля, рекомендуется сначала проверить состояние заземления слоя экранирования проводки и соответствие параметров конфигурации в программном обеспечении.

Приложения

В электроэнергетике среди различных типов электростанций 3500/61 является ключевым компонентом, обеспечивающим безопасную работу основного оборудования.

Широко используется на угольных, газовых и атомных электростанциях.

Для мониторинга в режиме реального времени температуры ключевых деталей, таких как подшипники и обмотки паротурбинных генераторных установок.

Гидроэлектростанции контролируют рабочую температуру крупных гидроагрегатов.

Мониторинг электрооборудования для точного мониторинга температуры критически важного электрооборудования, такого как генераторы, трансформаторы и кабели, для предотвращения повреждения оборудования или несчастных случаев, вызванных перегревом.

Нефтяная, газовая и химическая промышленность

Это одна из наиболее важных областей применения модели 3500/61, используемая для предотвращения механических сбоев и незапланированных остановов, вызванных чрезмерной температурой:

Защита крупных агрегатов для тщательного мониторинга рабочей температуры центробежных компрессоров, поршневых компрессоров, насосных агрегатов и газовых турбин.

Трубопроводы и производственные объекты, для контроля температуры различных насосов, компрессоров и трубопроводов на объектах добычи нефти и газа для обеспечения безопасности и эффективности производственных процессов.

Химические производственные процессы для контроля температуры различных реакционных сосудов, резервуаров для хранения и технологического оборудования в сложных химических реакциях и производственных процессах для обеспечения безопасного производства. Модуль Marine & Ocean Engineering 3500/61 разработан в соответствии с многочисленными международными морскими стандартами, такими как Классификация судов и морских подразделений DNV GL (CSU) и Спецификации судов из стали ABS, что делает его идеальным для использования в суровых морских условиях:

Marine Propulsion Systems контролирует температуру судовых двигателей, маршевых двигателей и коробок передач.

Оборудование для морских платформ

Используется для контроля температуры и защиты основного вращающегося оборудования на морских буровых платформах и производственных объектах.
