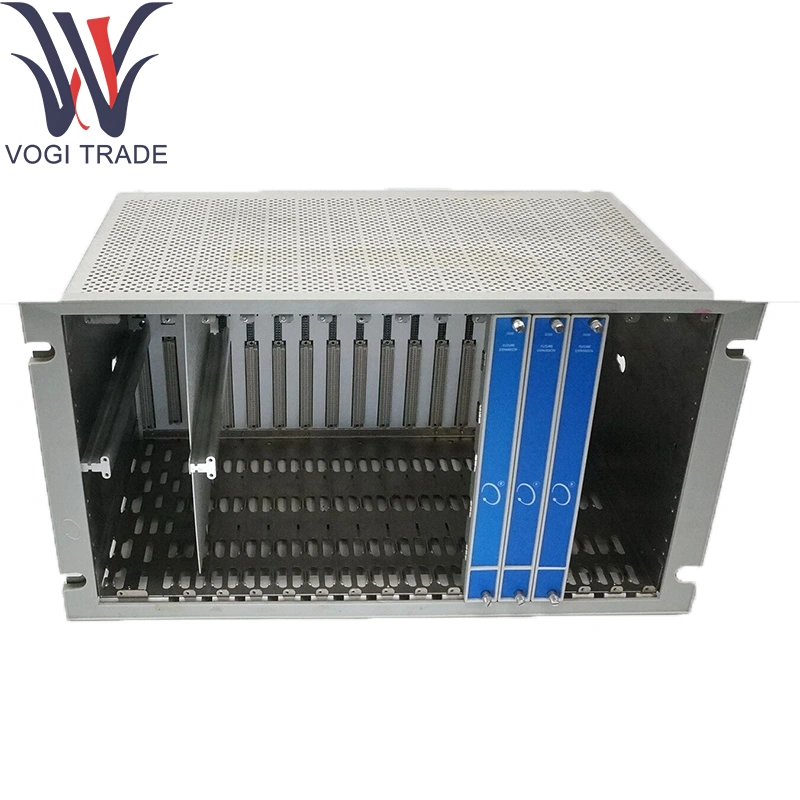

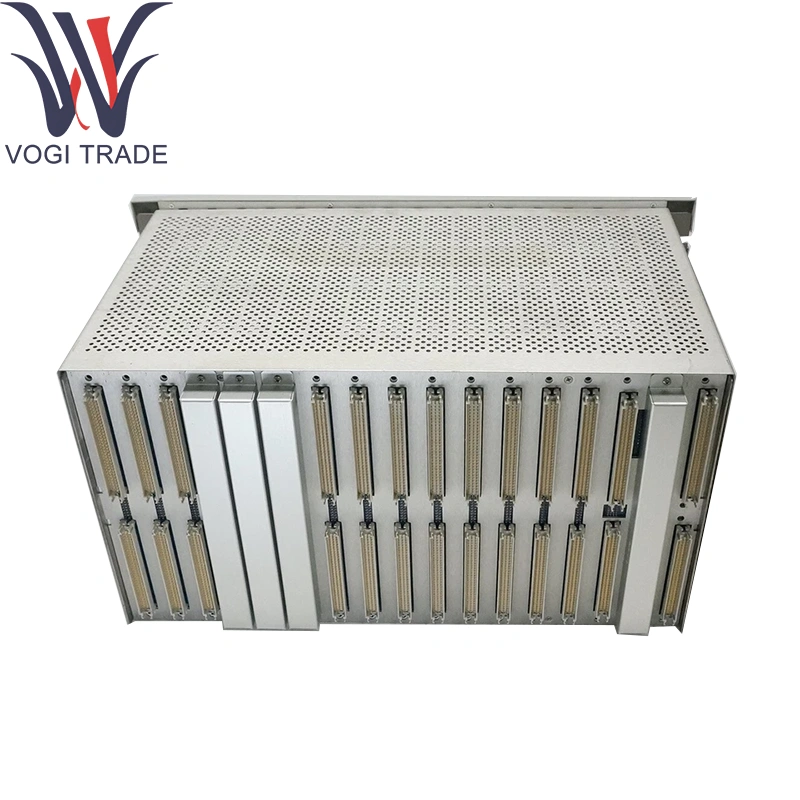

Блинт Невада 3500/05-01-02-00-00-01

Заказ информации

Описание продукта

3500/05-AA-BB-CC-DD-EE

A: Размер стойки

01

19-дюймовая стойка (14 слотов модуля)

02

12-дюймовый мини-рак (7 слотов модуля)

B: Параметры монтажа

01

Опция монтирования панели, полноразмерная стойка

02

Опция монтирования стойки, полноразмерная стойка (накапливается до 19-дюймовой стойки EIA)

03

Опция монтирования переборки (недоступна в мини-раке)

04

Опция монтирования панели, мини-рак

05

Опция монтирования стойки, мини-рак

C: вариант утверждения агентства

00

Никто

01

CSA/NRTL/C (класс 1, разделение 2)

02

Atex/IECEX/CSA (класс 1, зона 2)

D: зарезервировано

00

Никто

E: вариант соблюдения европейского соответствия

01

CE

Технические параметры

Slots: 8 module positions in the Bently Nevada 3500/05-01-02-00-00-01, each with dual 50-pin backplane connectors

Backplane: двойной роспись 3500 цифровых шинных линий, обеспечивающих синхронную передачу данных 10 МГц

Вход питания:

Входное напряжение: 24 В постоянного тока (18–32 В.

Текущая мощность: 10А за автобус; Total Rick Drate ≤8W (модули не установлены) для Bentny Nevada 3500/05-01-02-00-00-01

Варианты барьеры: настраиваемые для стандартных или внутренних безопасных барьеров (3500/65 или 135489-02/03, установленные карты)

Охлаждение: конвекционные слоты Bumpny Nevada 3500/05-01-02-00-00-01; Дополнительный модуль вентилятора (3500/05-fanx) с пыльными фильтрами

Заземление и экранирование: одноточечный шасси на земле; Интегрированные прокладки EMI на руководствах модуля

Монтаж: передний фланце с пленными эмпреями для 19 ″ стойки; задние опорные кронштейны для стабильности

Функция продукта

Распределение энергии: доставляет регулируемый 24 В постоянного тока во всех модулях через Backne Nevada 3500/05-01-02-00-00-01 Backplane с защитой от полярности.

Bus Bus: предоставляет высокоскоростные каналы цифровой связи для синхронизированной маркировки времени события.

Барьерная интеграция: приспосабливает внутренние барьерные модули для удовлетворения внутренних требований безопасности.

Механическая поддержка: надежно удерживает модули для надежного соединительного соединения в рамках Bentny Nevada 3500/05-01-02-00-00-01.

Области применения

Защита от вращающейся машины: модули близости/вибрации размещения в Bendne Nevada 3500/05-01-02-00-00-01 для логики поездки в реальном времени.

Мониторинг состояния: интеграция многоканального ввода-вывода для диагностики.

Установки опасной области: настроенные с внутренними барьерами для соответствия зоны2/div2.

Модульные тестовые подставки: быстрое выходы модуля с использованием Blenty Nevada 3500/05-01-02-00-00-01.
