Бентли Невада 330980-50-00

Обзор продукта

Модель: 330980-50-00

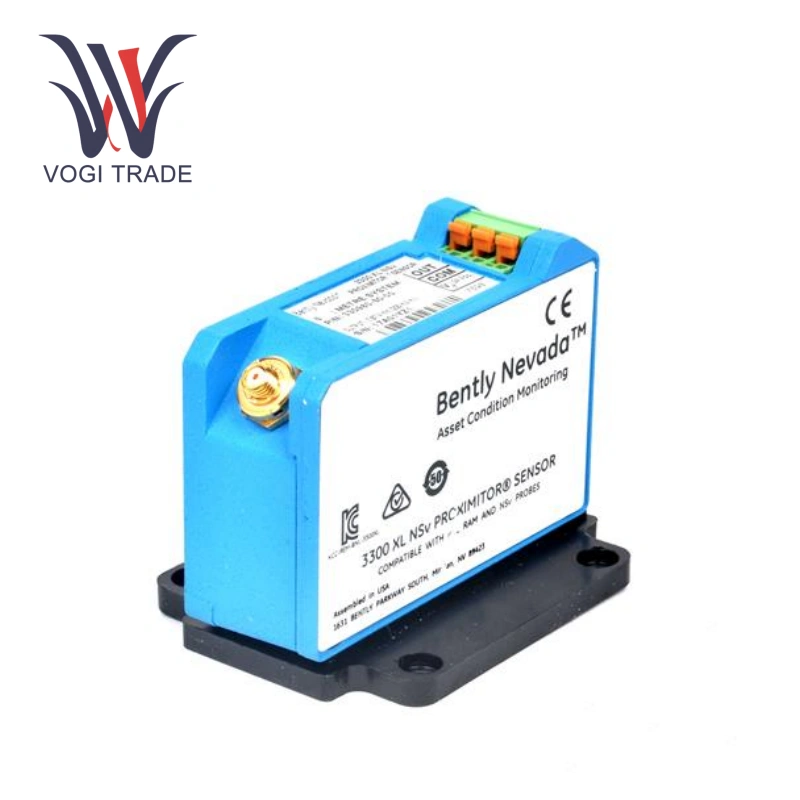

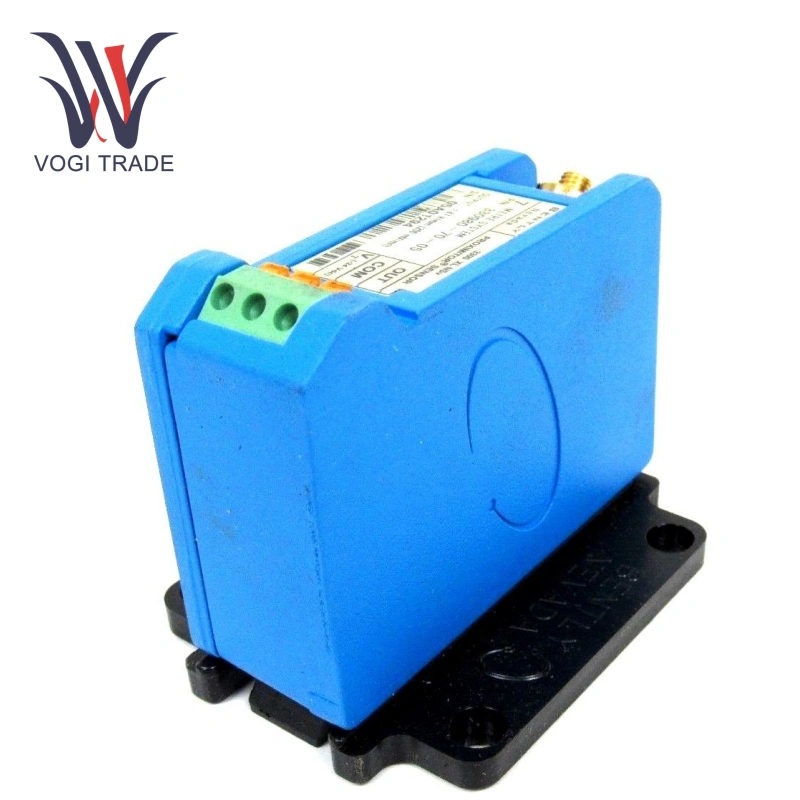

Тип продукта: Датчик Proximitor серии 3300 XL NSv

Совместимая система: Система датчиков приближения 3300 XL NSv, включая датчик NSv и удлинительный кабель.

Длина системы: 5,0 метров (включая общую электрическую длину зонда и удлинительного кабеля)

Выходные характеристики: Чувствительность 7,87 В/мм (200 мВ/мил), линейный диапазон 1,5 мм.

Способ монтажа: монтаж на панели, монтаж на DIN-рейку (имеет ту же монтажную площадку с 4 отверстиями)

Характеристики защиты: повышенная устойчивость к радиочастотным и электромагнитным помехам, европейская сертификация CE.

Электрическое подключение: клеммная колодка SpringLoc, подключение без инструментов.

Материал корпуса: алюминиевый сплав А380, размеры 20,5×22,5×3,5 см, вес 0,18 кг.

Совместимость: заменяет 3300 RAM, сенсорные системы Proximitor серии 3000/7000 190.

Особенности продукта

Bally Nevada 330980-50-00 имеет высокую чувствительность 8 мВ/мкм и погрешность линейности ±1%, что позволяет обнаруживать изменения смещения вала на микронном уровне.

Bally Nevada 330980-50-00 имеет широкий диапазон рабочих температур, а степень защиты IP66 делает его пригодным для работы в высокотемпературных и пыльных средах, таких как электростанции и нефтехимические заводы, сводя к минимуму влияние суровых условий на точность мониторинга.

Датчик Bally Nevada 330980-50-00 имеет безрезьбовую конструкцию датчика, подходящую для специализированных мест установки, а длину удлинительного кабеля можно настраивать в соответствии с требованиями к проводке в различных компоновках оборудования.

Приложения

Bally Nevada 330980-50-00, используемый для контроля смещения и вибрации валов турбин и генераторов, совместим с установкой посадочного места подшипника цилиндра высокого и низкого давления, предотвращает износ вала и дисбаланс ротора.

Bally Nevada 330980-50-00 используется в центробежных компрессорах и крекинг-газовых компрессорах для мониторинга вибрации вала компрессора, выдерживает высокие температуры и нефтегазовую среду в зоне завода, обеспечивая непрерывную работу компрессорной установки.

Совместимость и обновления

Совместимость:

Непосредственно заменяет датчик в системах 3300 RAM (сохраняет оригинальный датчик и удлинительный кабель).

Модернизация систем 3000/7000 серии 190 требует полной замены узла NSv (зонд, кабель и датчик).

Приложения:

Подходит для измерения радиальной вибрации/положения, положения осевого усилия, скорости и опорного значения фазы (ключевого фазора) (Раздел: Описание).

Сертификаты безопасности

Уровень функциональной безопасности SIL 2/3 (HFT = 0/1).

Сертификация взрывозащиты ATEX/IECEx.

Соответствие FCC, CE, RoHS (раздел: Соответствие и сертификация).

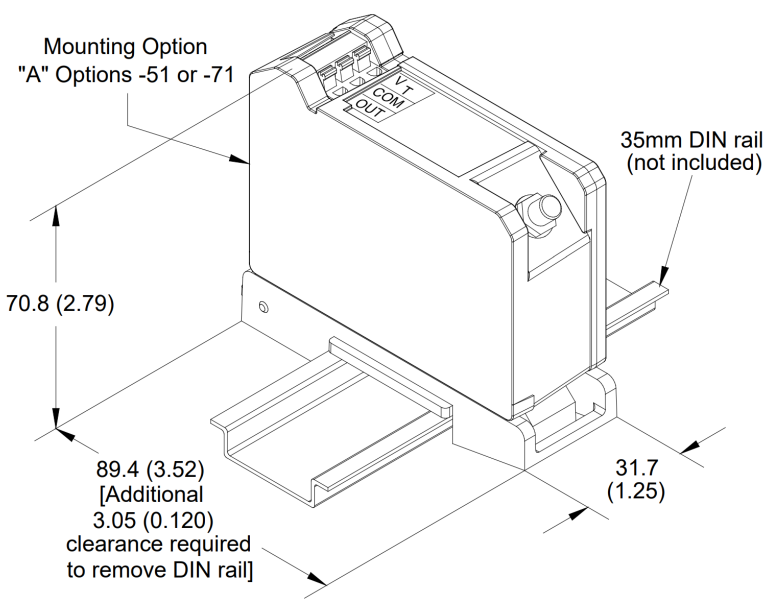

Схема монтажа на DIN-рейку:
