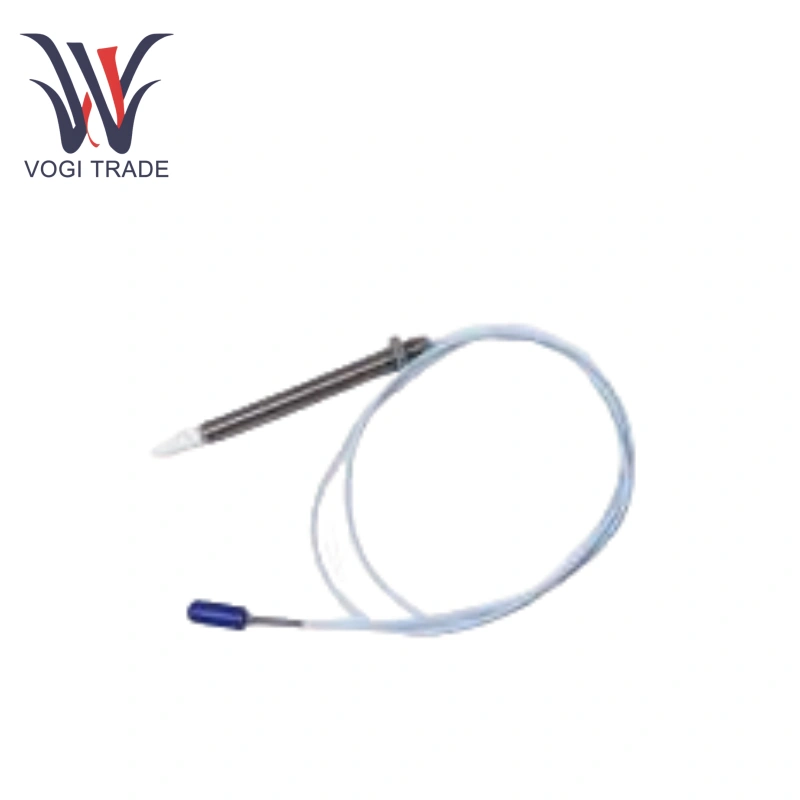

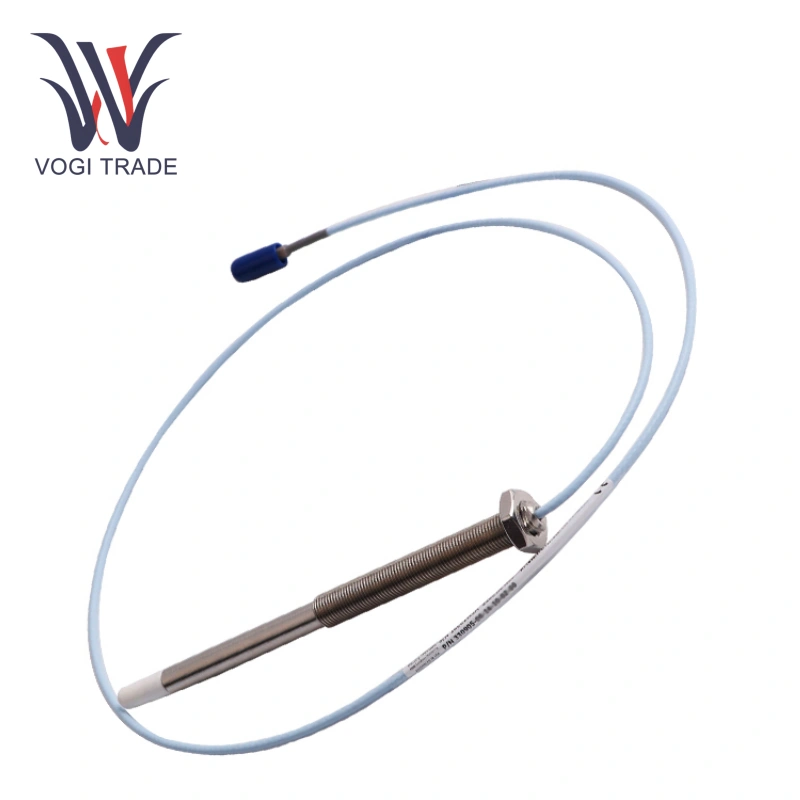

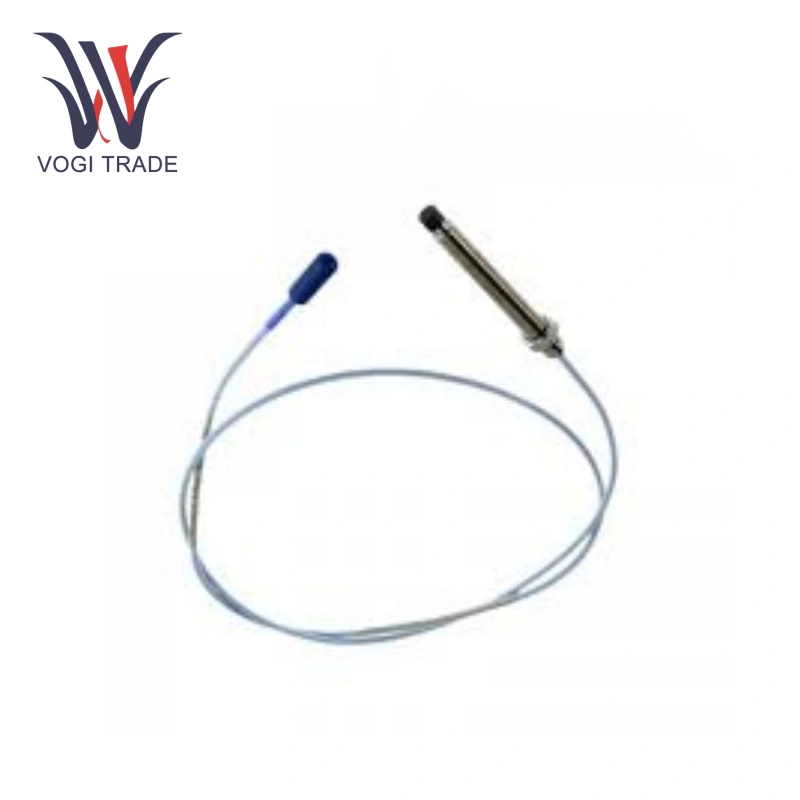

Бентли Невада 330905-00-13-05-02-CN

Обзор продукта

Модель: 330905-00-13-05-02-CN

Тип продукта: Датчик приближения 8 мм серии NSv

Принцип измерения: эффект вихревых токов

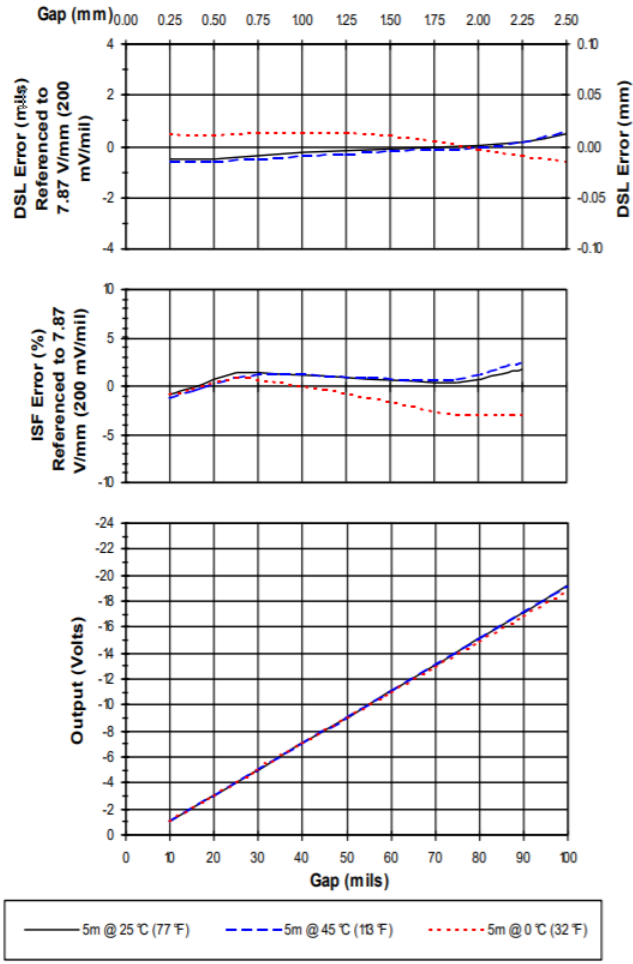

Линейный диапазон: 4,0 мм (160 мил), начиная с 0,5 мм (20 мил) от цели (что соответствует выходному сигналу от -1 до -17 В постоянного тока)

Чувствительность: -200 мВ/мил (-7,87 В/мм), погрешность ≤±5%

Частотный диапазон: 0–10 кГц (затухание 0–1 кГц <1%, затухание 10 кГц <5%)

Размеры зонда: длина без резьбы 13 мм, общая длина корпуса 38 мм.

Общая длина системы: 5,0 м (16,4 фута, включая кабель)

Рабочая температура: Зонд от -51°C до +177°C; Кабель от -51°С до +177°С; Датчик Проксимитора от -35°C до +85°C

Материал: Корпус зонда из нержавеющей стали AISI 303/304, наконечник зонда из полифениленсульфида (PPS).

Характеристики кабеля: триаксиальный сопротивление 75 Ом, изоляция из фторированного этиленпропилена (FEP).

Тип разъема: Микрокоаксиальный разъем Click Loc™

Защита зонда: максимальное рабочее давление 12 МПа, совместимо с маслом, водой и воздухом.

Сертификаты: CE, CSA, ATEX, IECEx (стандарты взрывозащиты и промышленной безопасности).

Особенности продукта

Точное измерение: Bally Nevada 330905-00-13-05-02-CN с чувствительностью -200 мВ/мил и точностью ±1% от полной шкалы позволяет четко обнаруживать незначительные изменения в вибрации или смещении оборудования.

Экологичность: Bally Nevada 330905-00-13-05-02-CN стабильно работает в широком диапазоне температур от -52°C до +177°C, а корпус из нержавеющей стали обеспечивает превосходную защиту от пыли и брызг.

Простая установка: Bally Nevada 330905-00-13-05-02-CN со стандартным разъемом и конструкцией кабеля в сочетании с оптимальным размером зонда обеспечивает гибкую установку на оборудование, позволяя выбрать подходящее место в соответствии с вашими потребностями в мониторинге.

Приложения

Мониторинг компрессорного оборудования: Bally Nevada 330905-00-13-05-02-CN широко используется в центробежных воздушных компрессорах, холодильных компрессорах, компрессорах технологических газов и другом оборудовании для контроля радиальной вибрации и осевого смещения валов.

Мониторинг малого оборудования: Bally Nevada 330905-00-13-05-02-CN подходит для измерения радиальной вибрации на оборудовании с диаметром вала менее 51 мм (2 дюйма) или осевым положением на плоских целевых поверхностях менее 15 мм (0,6 дюйма).

Примечание

Характеристики установки: Убедитесь, что датчик расположен перпендикулярно целевой поверхности (отклонение ≤ 5°). Контролируйте момент затяжки в пределах от 2,7 до 6,8 Н·м, чтобы избежать перетягивания и повреждения резьбы. Радиус изгиба кабеля должен быть не менее чем в 6 раз больше внешнего диаметра кабеля, чтобы предотвратить внутренний обрыв провода.
