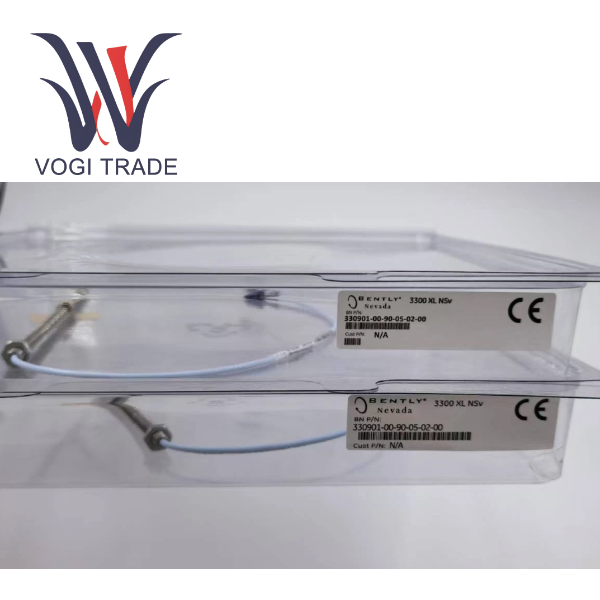

Бентли Невада 330901-00-90-05-02-00

Обзор продукта

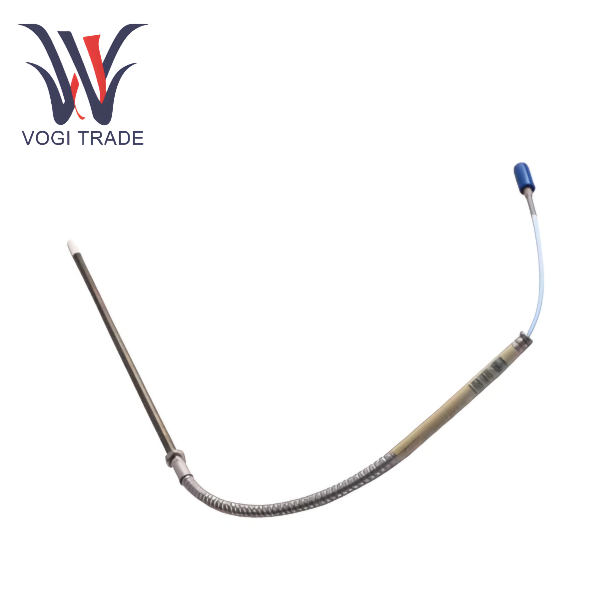

Bally Nevada 330901-00-90-05-02-00 является основным компонентом системы датчиков приближения 3300 XL NSv. Датчик приближения 3300 XL NSv — это вихретоковый датчик стандартного монтажа, небронированный, предназначенный для высокоточного измерения вибрации и положения вращающихся механизмов, где пространство крайне ограничено. Он полностью объединяет зонд, удлинительный кабель и датчик приближения в надежную систему мониторинга, идеальную для компактного оборудования, в котором не подходят стандартные системы датчиков 5 мм и 8 мм.

Особенности продукта

Головка и корпус зонда разработаны для простой установки в расточенных отверстиях, зонах бокового обзора или в ограниченном пространстве за оборудованием. Это делает его хорошим выбором для измерения в небольших или труднодоступных местах.

Запатентованный процесс TipLoc обеспечивает прочное соединение между наконечником зонда и корпусом.

Запатентованная конструкция CableLoc обеспечивает усилие на выдергивание до 220 Н (50 фунтов), помогая предотвратить ослабление кабеля.

Позолоченный латунный разъем ClickLoc имеет функцию фиксации, которая предотвращает его ослабление из-за вибрации и обеспечивает хороший электрический контакт.

По сравнению с более ранними моделями материал корпуса зонда 3300 NSv более устойчив к химическим веществам. Это делает его пригодным для использования в тяжелых условиях эксплуатации технологических компрессоров.

330901-00-90-05-02-00 может надежно работать при очень низких и высоких температурах, от -52°С до +177°С. Это позволяет использовать его в тяжелых промышленных условиях.

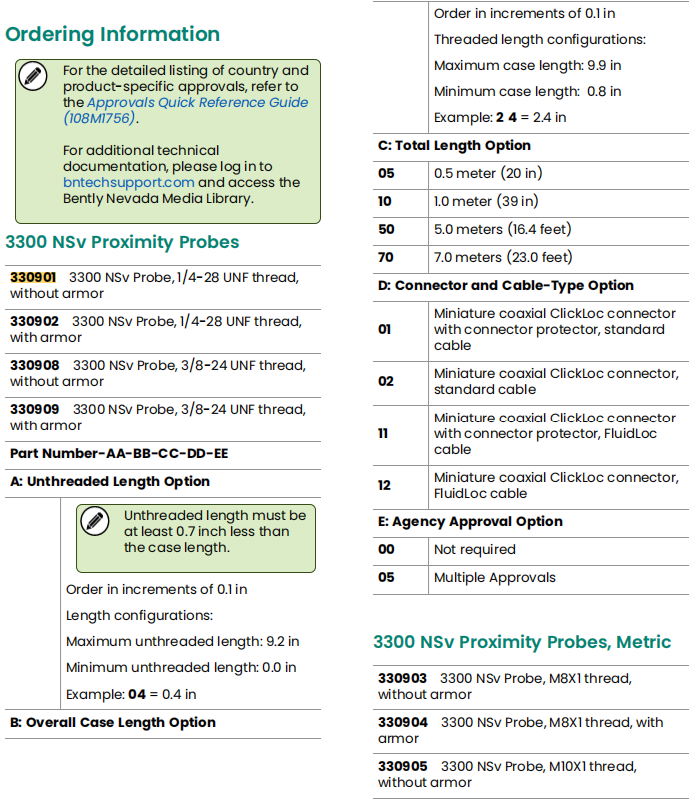

Эта модель (330901-00-90-05-02-00) имеет резьбу 1/4-28 UNF, корпус длиной 9 дюймов, общую длину 0,5 метра, а также стандартный кабель и разъем ClickLoc. Никакой дополнительной сборки не требуется.

Приложения

Система датчиков приближения Bally Nevda широко используется для мониторинга состояния следующего вращающегося оборудования: центробежных воздушных компрессоров, холодильных компрессоров, компрессоров технологического газа, небольших водяных насосов, двигателей и вентиляторов. Также используется для измерения радиальной вибрации, измерения осевого (осевого) положения, опорного сигнала ключевого фазора, обнаружения нулевой скорости.

Совместимость и взаимозаменяемость

Датчик 330901 механически взаимозаменяем с датчиками и удлинительными кабелями предыдущих систем 3300 RAM компании Bally Nevada. При обновлении системы 3300 RAM до системы 3300 XL NSv можно продолжать использовать существующий датчик и удлинительный кабель.

При обновлении более ранних сенсорных систем I90 серии 3000 или 7000 датчик 330901, удлинительный кабель и датчик приближения необходимо заменить компонентами NSv.

Bally Nevada 330901-00-90-05-02-00 можно использовать с указанным удлинительным кабелем 3300 NSv и датчиком приближения 3300 XL NSv для создания законченной и полностью функциональной измерительной системы.

Влияние на производительность

Для измерения радиальной вибрации рекомендуемый минимальный диаметр вала составляет 30 мм. Измерения на валах меньшего диаметра могут привести к изменению среднего масштабного коэффициента более чем на 10%.

Для измерения осевого положения датчика диаметр целевой плоскости должен быть не менее 8,9 мм, рекомендуется 13 мм или больше. С другой стороны, это повлияет на масштабный коэффициент.

Рекомендуемый минимальный диаметр потайной головки составляет 13 мм. Значение меньше этого приведет к изменению масштабного коэффициента системы при больших зазорах.

Bally Nevada 330901-00-90-05-02-00 имеет линейный диапазон 1,5 мм, начиная примерно с 0,25 мм перед целью. Рекомендуемая настройка зазора составляет 1,0 мм, чтобы выходной сигнал находился в оптимальном линейном диапазоне.
