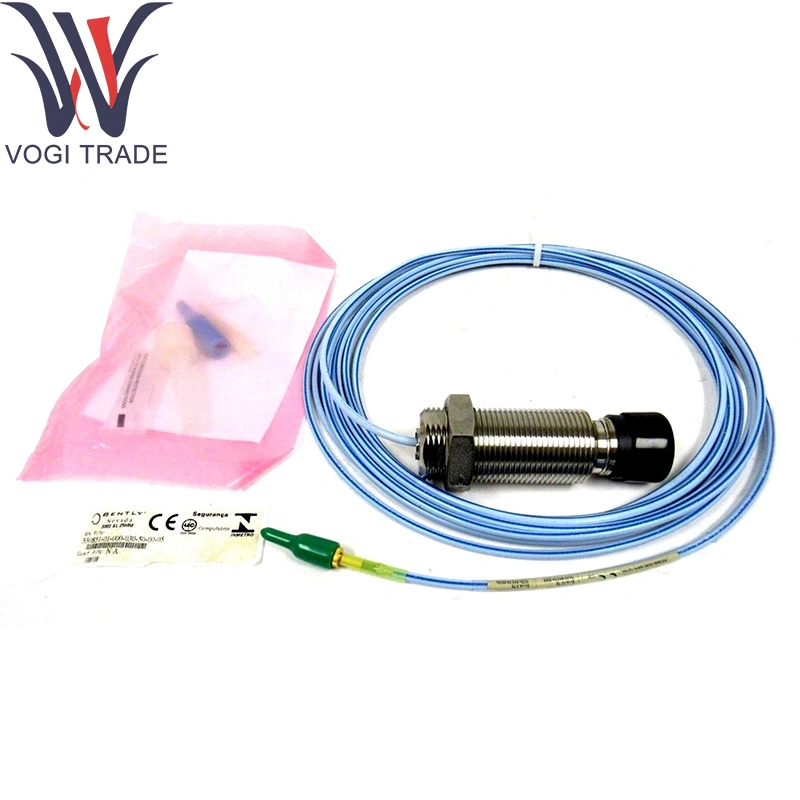

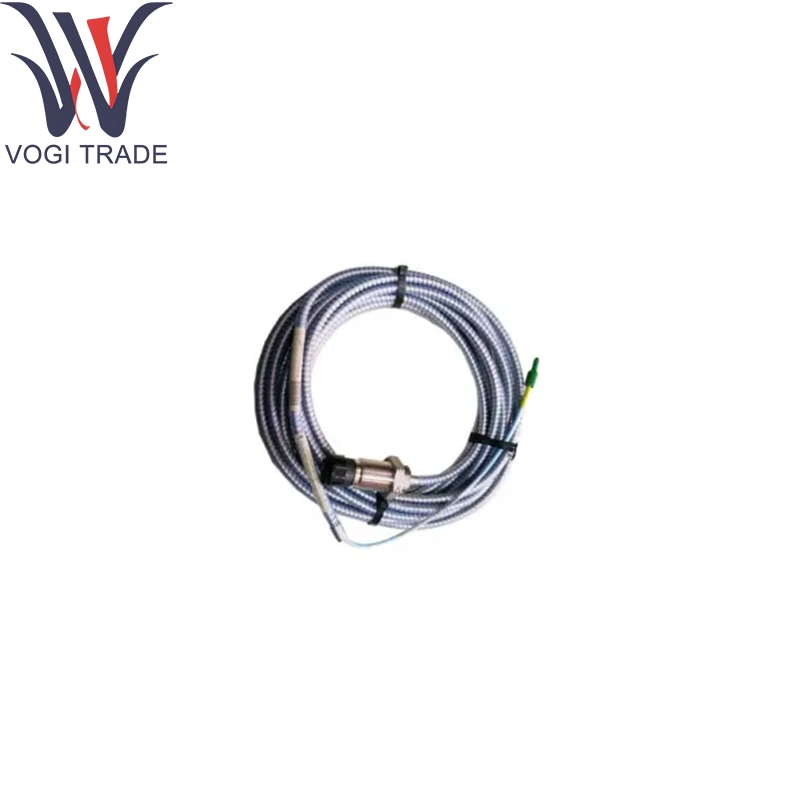

Блинт Невада 330851-02-000-070-50-00-05

Заказ информации

330851-AA-BBB-CCC-DD-EE-FF

A: Опция типа корпуса зонда

Стандартные типы корпусов - это параметры с 01 по 04.

01 1 ¼ - 12 потоков

02 M30x2 потока

03 Гладкий 1,06 дюйма. - задний выход

04 гладкий 1,06 дюйма. - боковой выход

05 1 ½ - 12 потоков

06 M39x1.5 потока

07 гладкий 1,5 дюйма. - задний выход

08 гладкий 1,5 дюйма. - боковой выход

B: Вариант непотребованной длины

Стандартная непотребованная длина составляет 0,0 мм или 0,0, есть дополнительный заряд за нестандартные непотребованные длины.

Необогащенная длина должна составлять не менее 26 мм или 1,0 в меньшей длине. Опция непотребованной длины составляет 0,0 для плавных типов зондов.

Порядок типов метрических случаев с шагом 2 мм

Максимальная непотребованная длина 224 мм

Минимальная непотребованная длина 0 мм

Пример 050 = 50 мм

Английские типы случаев заказывают с шагом 0,1 в

Максимальная непотребованная длина 8,9 в

Минимальная непотребованная длина 0,0 в

Пример 025 = 2,5 в

C: Общая вариант длины корпуса

Стандартные длины корпуса составляют 26, 40, 60, 80, 100 и 250 мм для метрических случаев и 1,0, 2,0, 3,0, 4,0 и 9,9 в английских случаях. Существует дополнительная плата за нестандартные длины.

Порядок типов метрических случаев с шагом 2 мм

Максимальная непотребованная длина 250 мм

Минимальная непотребованная длина 26 мм

Пример 050 = 50 мм

Английские и плавные типы корпусов

Заказ с шагом 0,1 в

Максимальная непотребованная длина 9,9 в

Минимальная непотребованная длина 1,0 дюйма (1,5 дюйма для типов корпусов по боковым выходу)

Пример 020 = 2,0 в

D: вариант общей длины

10 1,0 метра (3,3 фута)

50 5,0 метров (16,4 фута)

90 9,0 метров (29,5 фута)

Пять метров предназначены только для использования только с пятью метром датчика прокситор.

E: вариант брони

00 Нет брони

01 с SST Armor

При заказе SST -брони минимальная длина зонда составляет 28 мм или 1,1 в

F: вариант утверждения агентства

00 Нет разрешений

05 Несколько разрешений

Технические параметры

Импеданс: 50 Ом ± 5 Ом Блент Невада 330851-02-000-070-50-00-05

Емкость: ≤ 100 пФ/м между проводниками

Экранирование: общий плетенный оловолочный экранинг (≥ 95% охват) с дренажным проводом в Bentny Nevada 330851-02-000-070-50-00-05

Температура: от -40 ° C до +125 ° C

Рейтинг напряжения: 300 В переменного тока макс (изоляция)

Сопротивление: ≤ 75 Ом/км проводника постоянного тока сопротивления

Прекращение: золота контактов для Bentny Nevada 330851-02-000-070-50-00-05, никелированная оболочка

Функция продукта

Передает сигналы близости низкого уровня или акселерометра через Bentny Nevada 330851-02-000-070-50-00-05 от полевых датчиков до мониторинга с минимальным шумом и несоответствием импеданса. Устойчивое расположение щита и проводной проволоки обеспечивает иммунитет EMI/RFI в промышленных средах, сохраняя целостность сигнала для измерений вибрации и распределения вала.

Основные вспомогательные модули

Стойки мониторинга: 3500/3700 ​​модулей стойки (например, 3300/22, 3701/60)

Зонды и преобразователи: 3300 xl вихревые зонды; 3300 xl -зондов акселерометра

Блоки завершения: 175795-01 Адаптер разъем (для серии 3700)

Аксессуары: сапоги для кабелей, зажимы на деформациях и монтажные комплекты для соединения для Bencle Nevada 330851-02-000-070-50-00-05
