Бентли Невада 330780-91-CN

Продукт вышеобзор

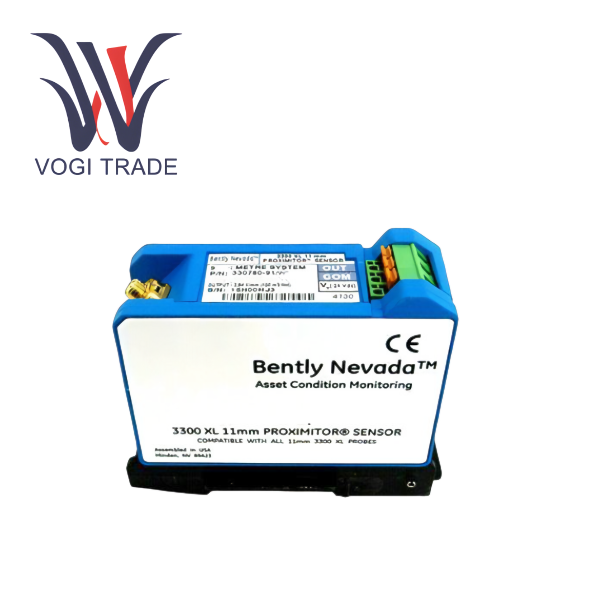

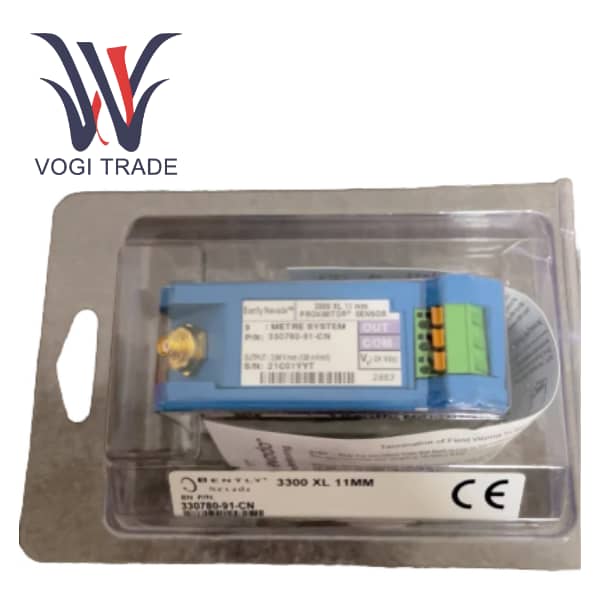

Датчик приближения Bentley Nevada 330780-91-CN является ключевым компонентом системы датчиков приближения 3300 XL 11 мм. Проксимиторный датчик диаметром 11 мм предназначен для измерения вибрации и смещения вращающихся механизмов, требующих широкого диапазона линейных измерений и высокой надежности. Являясь частью комплексной сенсорной системы, датчик преобразует механическое движение в высокоточный электрический сигнал, что делает его идеальным для промышленного применения с небольшими диапазонами измерений.

Особенности продукта

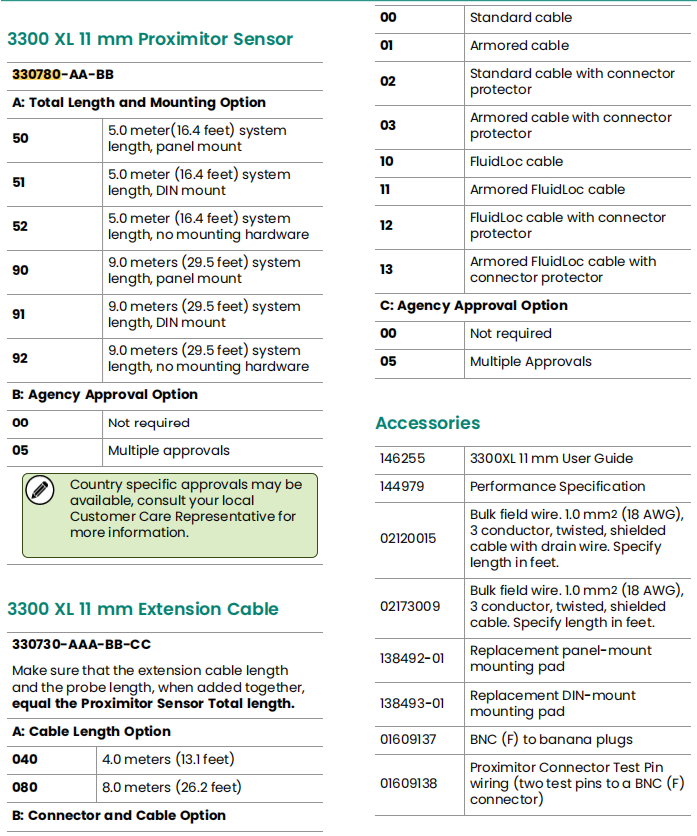

Первая особенность заключается в том, что опция «-91» в номере модели указывает, какой датчик приближения совместим с DIN-рейкой. Система обеспечивает компактную установку в шкафах управления высокой плотности. Датчик Proximitor 3300XL диаметром 11 мм также подходит для традиционного монтажа на панели. Тогда превосходная устойчивость к радиочастотным и электромагнитным помехам (RFI/EMI) соответствует европейским требованиям маркировки CE. Bally Nevada 330780-91-CN эффективно блокирует высокочастотные радиопомехи, обеспечивая стабильность сигнала в полевых условиях. Простота подключения также является основной особенностью датчика. Клеммы SpringLoc позволяют быстро и надежно подключать кабели без специальных инструментов, что значительно снижает затраты на установку и техническое обслуживание. Этот номер модели указывает на общую длину системы 9,0 м, включая кабель датчика и удлинительный кабель. 330780-91-CN идеален для приложений, расположенных вдали от шкафа мониторинга. А суффикс «-CN» в номере модели указывает на сертификацию нескольких сертификационных агентств, что соответствует требованиям соответствия для широкого спектра глобальных применений, включая опасные зоны.

Приложения

Этот бесконтактный датчик идеально подходит для критически важных измерений, таких как следующие 4 точки: измерение положения вала, измерение дифференциального теплового расширения в паровых турбинах, мониторинг положения шатуна или потери нагрузки в поршневых компрессорах, измерение критической фазы и скорости остановки.

Совместимые и взаимозаменяемые

330780-91-CN можно использовать в сочетании с датчиком 3300 XL 11 мм и удлинительным кабелем 3300 XL 11 мм для создания полноценной измерительной системы.

Датчик 3300XL заменяет существующие системы датчиков серии 7200 диаметром 11 мм и 14 мм. Обновление серии 7200 требует замены всех компонентов (зондов, удлинителей и датчиков приближения) на компоненты 3300 XL диаметром 11 мм и модернизации соответствующей системы мониторинга.

Датчик Bentley Nevad Proximitor диаметром 11 мм несовместим с другими стандартными системами Bentley Nevada (например, системами 5 мм, 8 мм и NSv Type 3300 XL).

Снижение производительности

Система Bally Nevada предлагает широкий линейный диапазон, простирающийся примерно от 0,5 мм до 4,0 мм перед мишенью. Средний масштабный коэффициент составляет 3,94 В/мм. Отличается от стандартных 8-мм систем. Поэтому требуется тщательная настройка системы.

Типичная частотная характеристика датчика составляет от 0 до 8 кГц, что точно отражает динамическое поведение большинства крупных вращающихся механизмов.

Чтобы обеспечить точность измерений и избежать перекрестных помех, для измерений радиальной вибрации рекомендуется использовать вал диаметром 152 мм или более. Приложения с меньшим диаметром вала могут потребовать более узкого или более широкого расстояния между датчиками.

Максимальная длина полевого кабеля от датчика приближения 330780-91-CN до монитора составляет 305 м. Если длина кабеля слишком велика, высокочастотные сигналы могут быть ослаблены.
