Бентли Невада 330780-91-00

Продукт вышеобзор

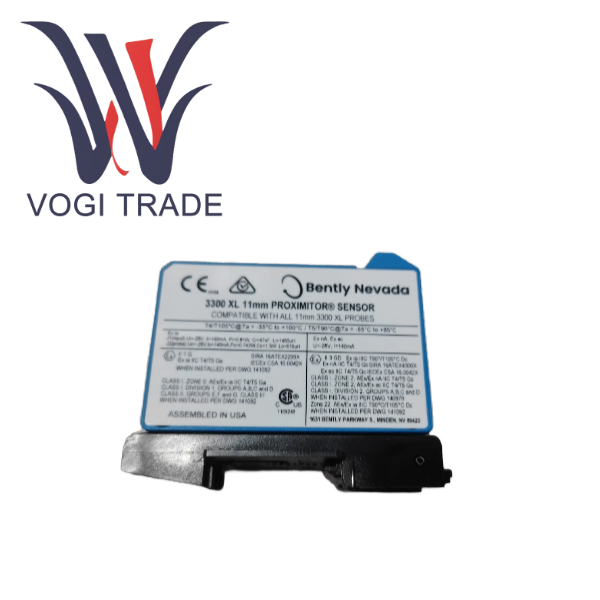

330780-91-00 — это датчик приближения 3300 XL диаметром 11 мм, производимый компанией Bally Nevada, дочерней компанией Baker Hughes. 330780-91-00 является основным электронным блоком в системе измерения вихретокового смещения/вибрации, отвечающим за работу в координации с датчиком 3300 XL диаметром 11 мм для преобразования мельчайших изменений зазора, регистрируемых датчиком, в стандартные, удобные для передачи и обработки сигналы напряжения постоянного тока.

Предварительный усилитель является «мозгом» и «источником питания» всей измерительной цепи. Высокочастотные и стабильные сигналы возбуждения подаются на зонд через встроенный кабель, и принимаются возвращаемые зондом сигналы импеданса, которые изменяются в зависимости от зазора. После обработки внутренними схемами точной демодуляции и усиления предусилитель выдает стандартный сигнал в диапазоне от -2,0 В до -18,0 В постоянного тока, который линейно пропорционален поверхностному зазору между зондом и мишенью. Общая длина системы 330780-91-00 составляет 9,0 метров, что делает ее особенно подходящей для сценариев применения, когда расстояние между датчиком и шкафом системы мониторинга относительно велико. Метод установки на DIN-рейку обеспечивает быструю и стандартизированную установку и обслуживание внутри шкафа управления.

Параметры продукта

Тип продукта                              Датчик Proximitor 3300 XL 11 мм

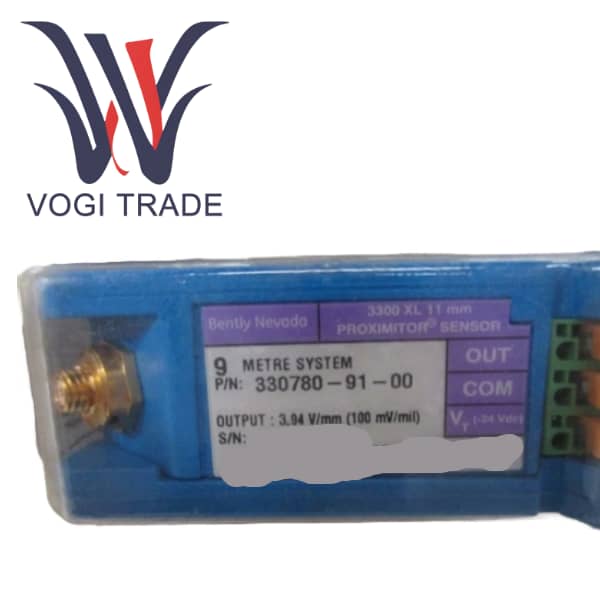

Полный номер детали PN           330780-91-00

Совместимые датчики                      Датчики серии 3300 XL 11 мм

Общая длина системы                     9,0 метров/29,5 футов. Эта длина представляет собой сумму пробника, удлинительного кабеля и кабеля внутри предусилителя.

Линейный диапазон                               4,0 мм

Чувствительность                                  4,0 мВ/мкм

Выходной диапазон                             от -2,0 В до -18,0 В постоянного тока

Частотная характеристика                    от 0,0 Гц (постоянный ток) до 8,0 кГц (-3 дБ), подходит для измерения статического смещения и динамической вибрации.

Требования к источнику питания           -24 В постоянного тока, типичное потребление тока 20 мА.

Возможности выходного привода                позволяют подключать 300-метровые (1000 футов) экранированные витые пары к нагрузкам с высоким импедансом.

Диапазон рабочих температур      от -30°C до +85°C

Способ установки                    Монтаж на DIN-рейку

Институциональная сертификация             Нет особых требований

Функциональные особенности продукта

Точное формирование сигнала и вождение на дальние расстояния

Высокая линейность и стабильность. Внутри используются точные аналоговые схемы и технология температурной компенсации, обеспечивающие превосходную линейность во всем диапазоне 4,0 мм и стабильную работу в широком диапазоне температур. Он служит основой для точных измерений смещения вала, разницы расширения и т. д.

Сильная способность, ориентированная на результат. Конструкция выходной цепи 330780-91-00 позволяет прокладывать кабели длиной до 300 метров, а это означает, что предусилитель может быть установлен в центральной диспетчерской вдали от датчиков на объекте без затухания или искажения сигнала из-за передачи на большие расстояния, что значительно повышает гибкость и помехозащищенность системы.

Оптимизирован специально для 11-мм систем.

Электрические характеристики этого предусилителя идеально соответствуют зонду 3300 XL диаметром 11 мм. Такая сквозная калибровка системы гарантирует, что вся цепочка сигналов от наконечника зонда до комнаты мониторинга соответствует показателям производительности, обещанным в спецификации.

По сравнению с системой 8 мм, система 11 мм предлагает больший диапазон линейных измерений, что делает ее очень подходящей для применений, требующих широкого диапазона, таких как измерение больших осевых смещений и дифференциального расширения цилиндров среднего и высокого давления.

Прочность промышленного уровня и простота установки

Широкий диапазон рабочих температур от -30°C до +85°C позволяет ему адаптироваться к различным суровым условиям: от холодных северных нефтяных месторождений до жарких тропических нефтеперерабатывающих заводов.

Модель 330780-91-00 имеет стандартную конструкцию зажима на DIN-рейке, что позволяет осуществлять быструю установку или демонтаж без винтов, что значительно облегчает интеграцию системы, отладку и последующее обслуживание. Модульный метод установки также обеспечивает аккуратную компоновку и хороший отвод тепла внутри шкафа.
