Бентли Невада 330750-80-05

Обзор продукта

Обзор продукта

Модель: 330750-80-05

Тип продукта: Высокотемпературная пьезоэлектрическая система измерения скорости (HTVS)

Принцип измерения: пьезоэлектрический эффект

Основные характеристики: чувствительность 5,7 мВ/мм/с (145 мВ/дюйм/с) ±5 % (при 100 Гц), диапазон амплитуды 635 мм/с (25 дюймов/с), пик (<680 Гц)

Частотный диапазон: 15 Гц–2 кГц (±3,0 дБ), 20 Гц–1 кГц (±0,9 дБ)

Термостойкость: чувствительный наконечник до +300°C (+572°F), электроника до +100°C (+212°F)

Конфигурация кабеля: жесткий кабель длиной 5 м, постоянно встроенный, без разъемов.

Сертификаты взрывозащиты: CSA/NRTL/C Exia (класс I, раздел 1, группы A–D и т. д.), EEx ia (зона 0, IIC (требуется сертифицированный барьер Зенера)

Источник питания: -24 В постоянного тока ± 10%

Выходной сигнал: напряжение, пропорциональное скорости вибрации, подходящее для подключения к системе механической защиты.

Особенности продукта

Отличные характеристики при высоких температурах: уникальная конструкция Bently Nevada 330750-80-05 позволяет датчику выдерживать температуру до +400°C, преодолевая ограничения обычных датчиков в высокотемпературных средах. Подходит для мониторинга вибрации оборудования вблизи высокотемпературных печей и теплообменников.

Точное измерение: Bally Nevada 330750-80-05 чувствительность достигает 5,7 мВ/мм/с ±5%, а линейность составляет ±2% в пределах пикового значения 152 мм/с, что позволяет точно фиксировать изменения вибрации оборудования.

Широкий частотный диапазон: Bally Nevada 330750-80-05 с диапазоном частот от 15 Гц до 2000 Гц покрывает частоты вибрации большинства промышленного оборудования.

Приложения

Нефтехимическая промышленность: Bally Nevada 330750-80-05 используется для мониторинга вибрации высокотемпературных реакторов, крекинговых печей и другого оборудования, оперативно обнаруживая структурную деформацию или незакрепленные компоненты, вызванные высокой температурой и высоким давлением.

Энергия и мощность: Bally Nevada 330750-80-05 используется для контроля вибрации паровых турбин и генераторов, работающих при высоких температурах, для предотвращения сбоев оборудования, вызванных аномальной вибрацией.

Сталь и металлургия: Bally Nevada 330750-80-05 используется для установки на высокотемпературные доменные печи, конвертеры и другое оборудование, обеспечивает мониторинг вибрационного состояния оборудования в режиме реального времени и обеспечивает поддержку данных для обслуживания оборудования.

Требования к установке

Требования к расположению: Датчик должен быть установлен на корпусе подшипника или корпусе машины. Неправильная установка может привести к снижению амплитуды и частотной характеристики или возникновению ошибочных сигналов, не отражающих реальную вибрацию.

Меры предосторожности при высоких температурах: При температуре окружающей среды, превышающей +400°C, убедитесь, что электроника находится вдали от источников тепла (например, в зонах ниже +100°C). Закрепите кабель, чтобы предотвратить его изгиб или механическое повреждение.

Профессиональная поддержка: Bally Nevada предоставляет инженерные услуги для помощи в измерении и установке.

Установка кабеля: Для 80-футового кабеля 330750-80-05 спланируйте маршрут таким образом, чтобы избежать помех.

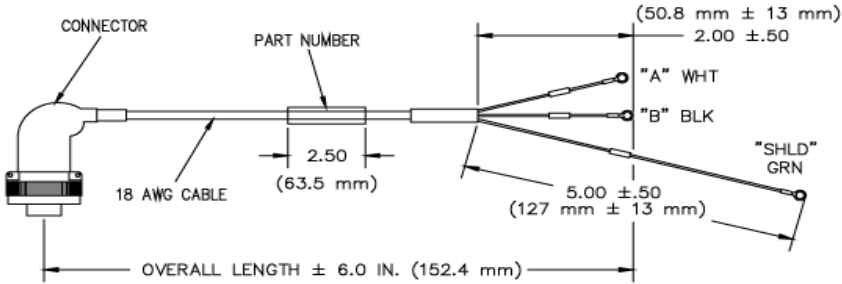

Угловые межблочные кабели:
