Бентли Невада 330130-070-00-00

Электрические характеристики

Сопротивление постоянного тока:

Центральный проводник между центральными проводниками (RCORE): 1,54 ± 0,23 Ом.

КУРТКА: 0,46 ± 0,09 Ом.

Емкость: 69,9 пФ/м (типичная).

Частотный диапазон: от 0 до 10 кГц, +0, -3 дБ.

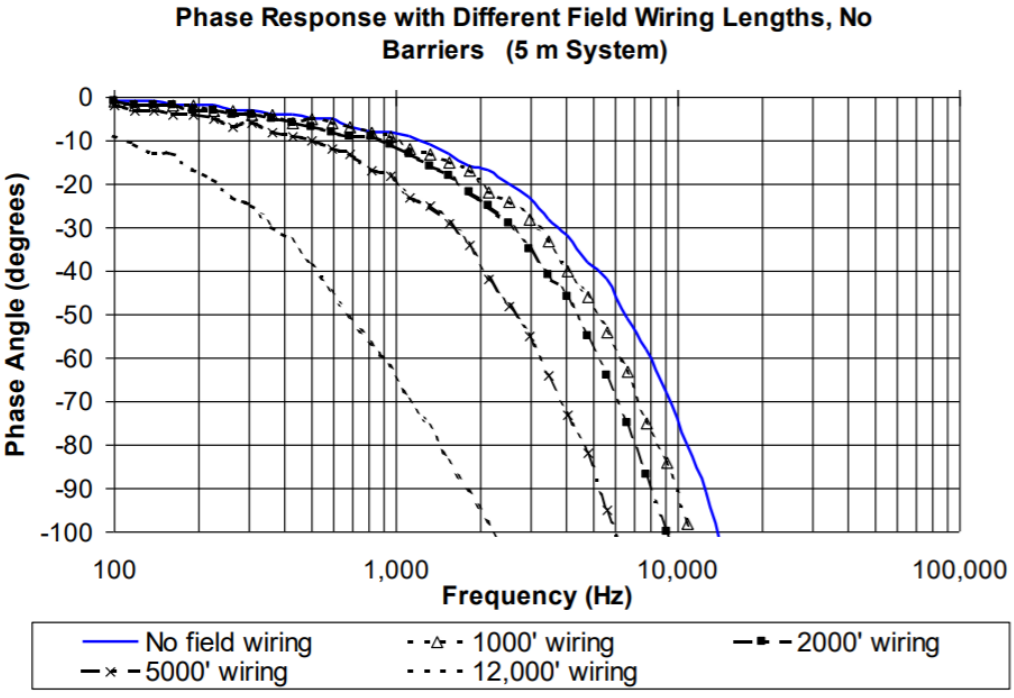

Требования к полевой проводке: поддерживаются провода сечением от 0,2 до 1,5 мм² (от 16 до 24 AWG). Рекомендуется использовать трехжильный экранированный витой тройной кабель. Максимальная длина полевой проводки составляет 305 метров (1000 футов), но следует учитывать спад высокочастотного сигнала.

Механические и физические характеристики

Материал: триаксиальный кабель сопротивлением 75 Ом с изоляцией FEP (стандартная опция). FEP обеспечивает превосходную химическую стойкость и изоляцию.

Минимальный радиус изгиба кабеля: 25,4 мм (1,0 дюйма).

Разъем: Устойчивый к коррозии позолоченный разъем ClickLoc (позолоченная латунь или бериллиевая медь).

Вес: 34 г/м (0,4 унции/фут), примерно 238 г (0,52 фунта) для кабеля длиной 7,0 м.

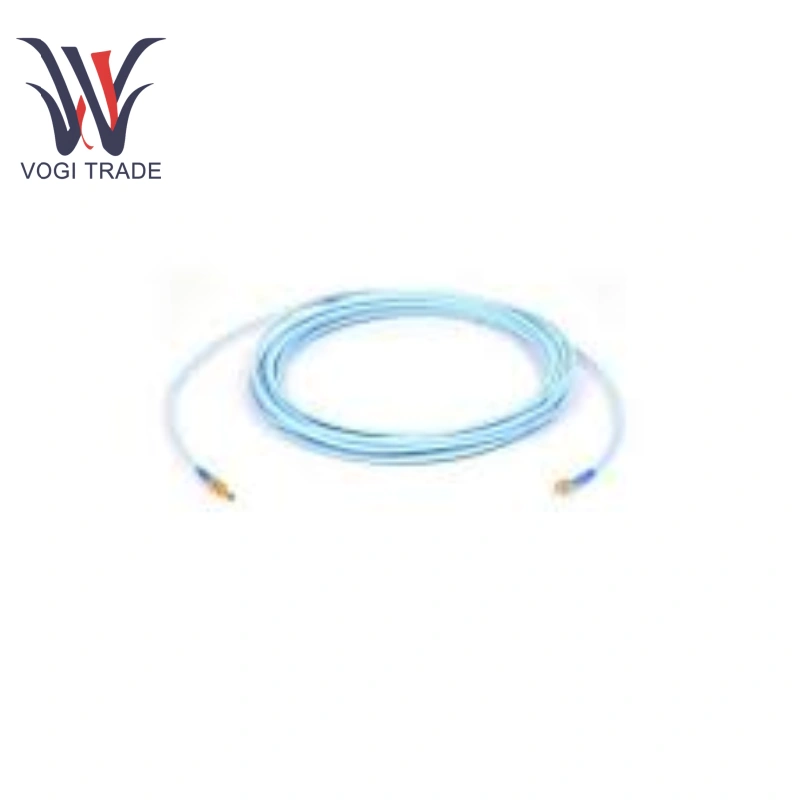

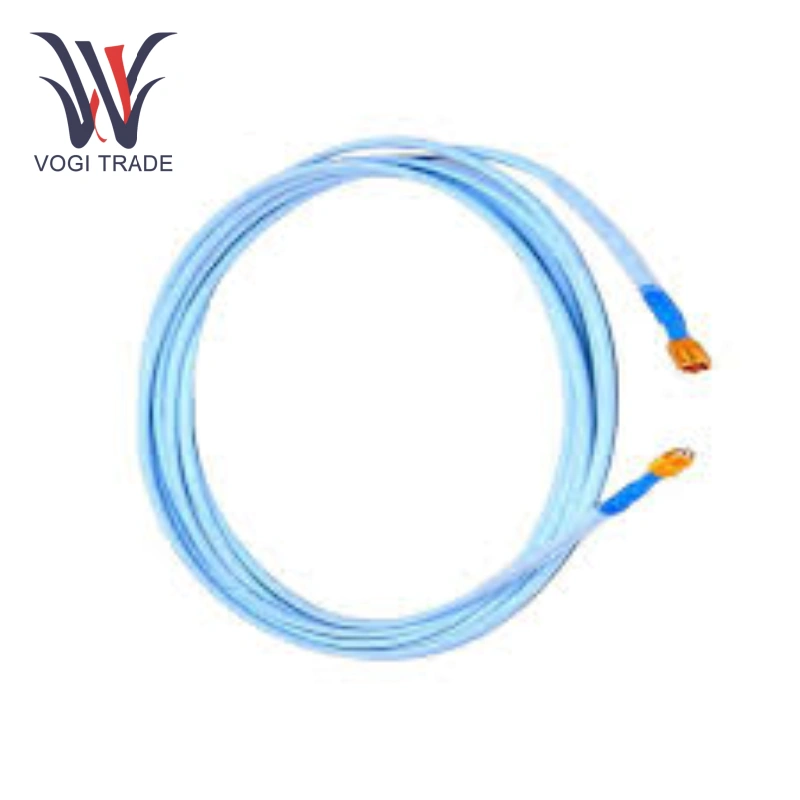

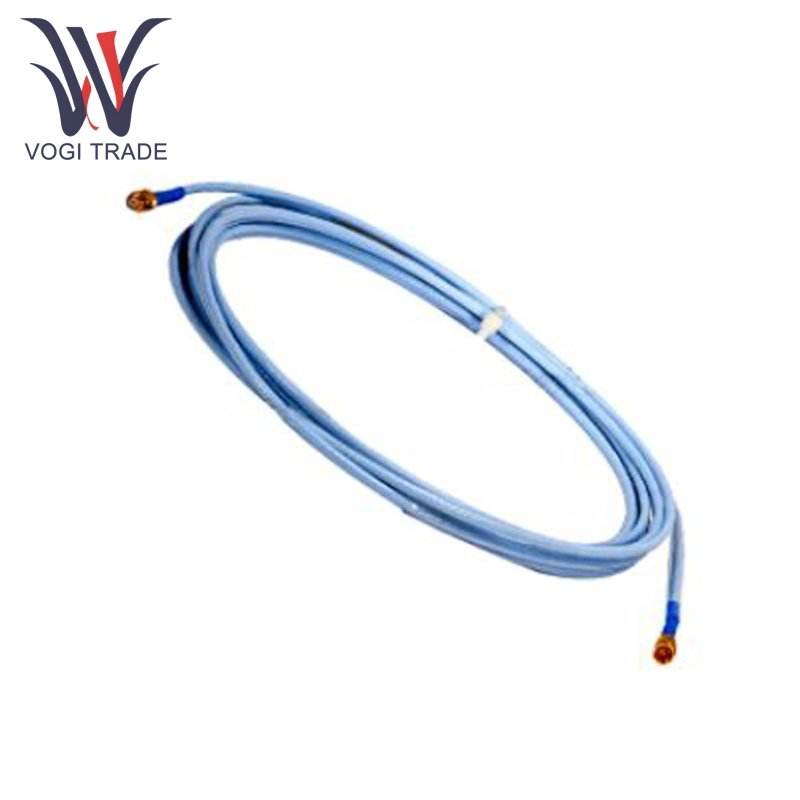

Размеры и внешний вид: Этот кабель не имеет защиты разъема, его физическая структура показана на изображении. Особенности включают в себя:

Позолоченный микрокоаксиальный разъем (максимальный внешний диаметр 7,24 мм).

Кабель с изоляцией FEP (максимальный внешний диаметр 3,68 мм).

Никакой брони, что упрощает прокладку кабелей.

Преимущества продукта

Bally Nevada 330130-070-00-00 с центральным проводником с низким сопротивлением и экранированной конструкцией снижают потери сигнала и помехи.

В Bally Nevada 330130-070-00-00 используется запатентованная конструкция CableLoc, повышающая прочность на разрыв и предотвращающая отсоединение. Вилка с защитной втулкой из фторсиликоновой резины и высококачественными клеммными колодками устойчива к коррозии и окислению, что обеспечивает долговременное и стабильное соединение.

Bally Nevada 330130-070-00-00 со стандартным и расширенным температурным диапазоном подходит для широкого спектра промышленных сред: от экстремально низких до экстремально высоких температур.

Приложение

Энергетика: Bally Nevada 330130-070-00-00 используется в системах мониторинга вибрации для такого оборудования, как паровые турбины и генераторы, увеличивая дальность передачи сигнала зонда и точно отслеживая рабочее состояние оборудования.

Нефтехимическая промышленность: Bally Nevada 330130-070-00-00 подходит для мониторинга состояния насосов, компрессоров, вентиляторов и другого оборудования на нефтехимических заводах. Удлинив кабель и установив датчик в соответствующем месте, он точно измеряет вибрацию оборудования и изменения положения.

Промышленное производство: Bently Nevada 330130-070-00-00 Подключение датчиков положения и вибрации к обрабатывающему оборудованию, например станкам, помогает повысить точность обработки, отслеживать рабочее состояние оборудования в режиме реального времени и оперативно обнаруживать аномалии оборудования.
