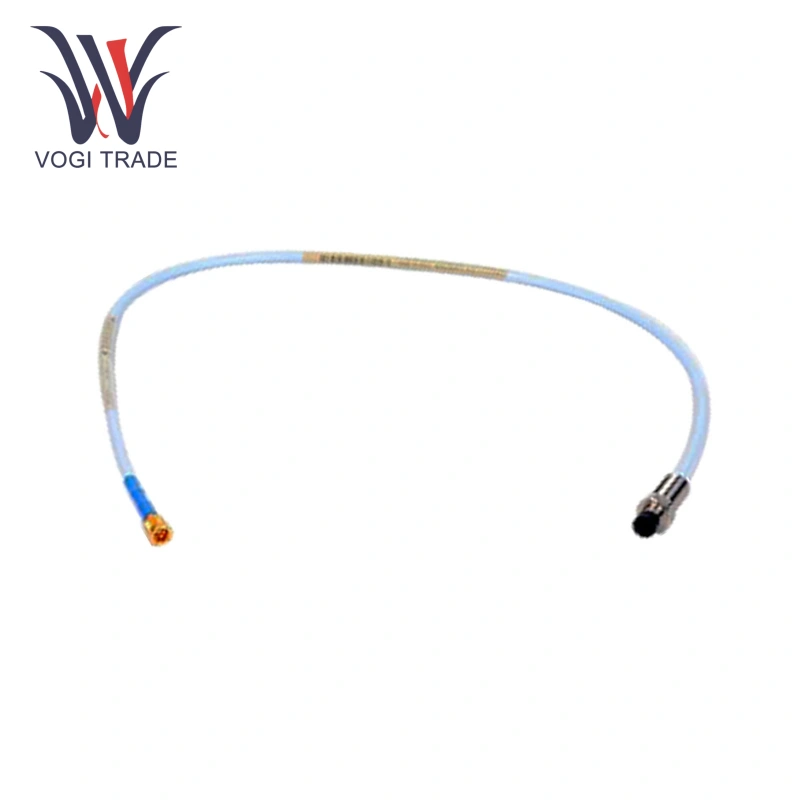

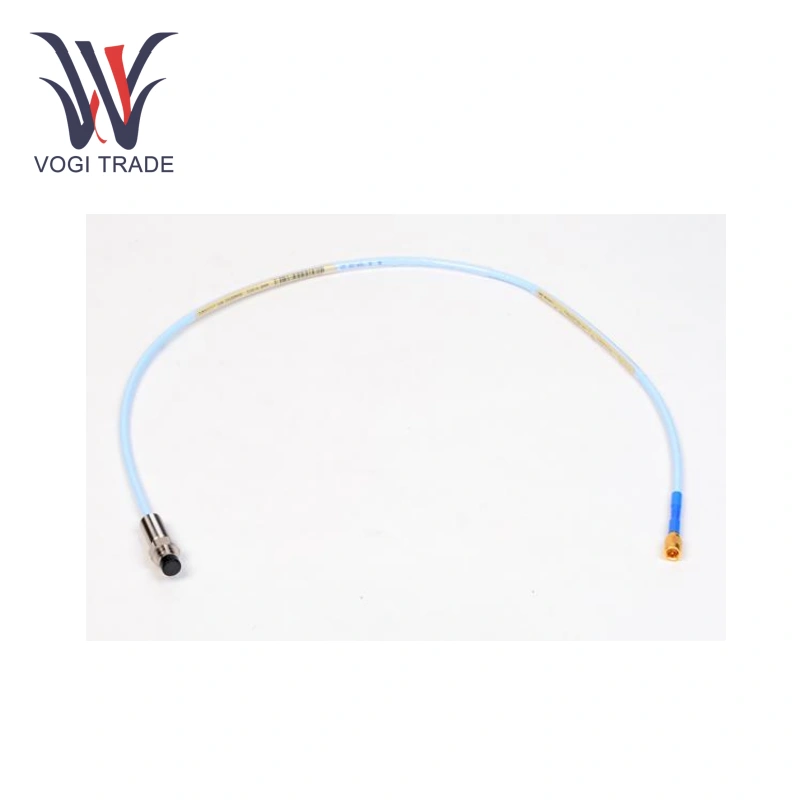

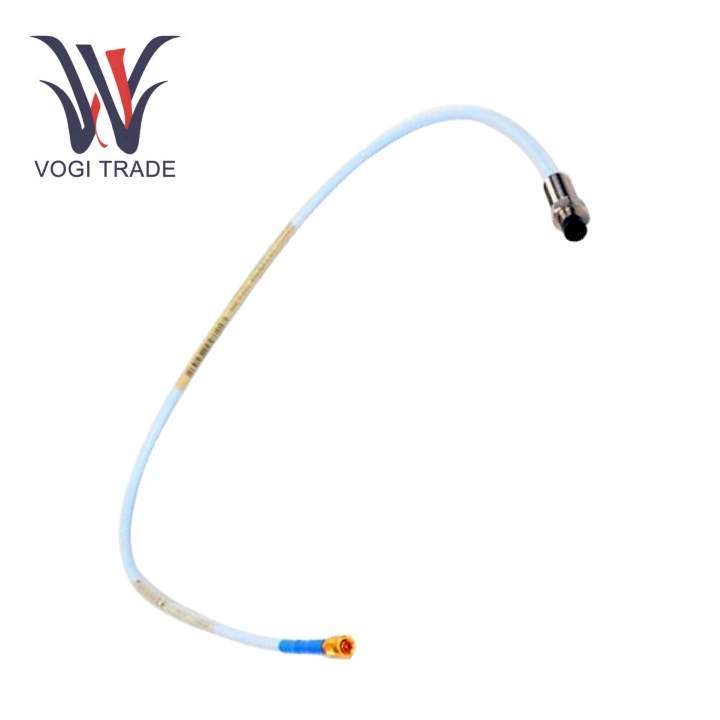

Бентли Невада 330105-02-12-05-02-00

Обзор продукта

Физические и механические характеристики

Размеры и вес:

Длина без резьбы (A): 5,0 мм (0,20 дюйма).

Длина корпуса (B): 30 мм (1,2 дюйма).

Общая длина (C): 0,5 метра (1,6 фута), допуск +30%, -0%.

Вес зонда: примерно 323 г/м (11,4 унции) в расчете на стандартный кабель.

Максимальный диаметр: 8,0 мм (0,31 дюйма) на кончике зонда, максимальный внешний диаметр разъема 7,24 мм (0,285 дюйма).

Особенности продукта

Точные измерения: Bally Nevada 330105-02-12-05-02-00, основанный на принципах вихревых токов, он точно измеряет статическое смещение и динамическую вибрацию, предоставляя надежные данные для оценки состояния оборудования.

Простая установка: Bally Nevada 330105-02-12-05-02-00 со стандартной резьбой 3/8–24 UNF в сочетании с коаксиальным разъемом micro Click Loc обеспечивает простую и эффективную установку.

Надежное соединение: Bently Nevada 330105-02-12-05-02-00 использует микрокоаксиальный разъем Click Loc, обеспечивая безопасное соединение, эффективно уменьшая такие проблемы, как ослабление и плохой контакт во время передачи сигнала, обеспечивая стабильную передачу сигнала.

Приложения

Энергетика: Bally Nevada 330105-02-12-05-02-00 используется в таком оборудовании, как паровые турбины и генераторы, для контроля радиальной вибрации и осевого смещения валов, обеспечивая стабильную работу энергетического оборудования.

Промышленное производство: Bally Nevada 330105-02-12-05-02-00 может быть установлен на такое оборудование, как двигатели и станки, для контроля вибрации, оптимизации рабочих параметров и минимизации влияния сбоев оборудования на производственные графики.

Руководство по установке

Особенность обратного монтажа: датчик предназначен для обратного монтажа (резьба на стороне наконечника), что делает его пригодным для применения в условиях ограниченного пространства. Гильза зонда обеспечивает защиту во время установки.

Рекомендуемые аксессуары:

Монтажный кронштейн: включает монтажный кронштейн с алюминиевой резьбой (137492-01 для резьбы 3/8-24) с отверстием для контровочной проволоки.

Прокладка кабелей: используйте силиконовую самоклеящуюся ленту (03200006) или защитный чехол для разъема; однако версия с обратным креплением не поддерживает встроенную защиту.

Приложение крутящего момента: Используйте динамометрический ключ и соблюдайте рекомендуемый крутящий момент 7,5 Н·м (66 дюйм-фунтов). Не превышайте максимальное значение 22,6 Н·м, чтобы предотвратить повреждение резьбы.

Настройка зазора: Рекомендуемый зазор для радиальной вибрации составляет -9 В постоянного тока (приблизительно 1,27 мм). Требуется калибровка по стали AISI 4140 (заводская настройка).
