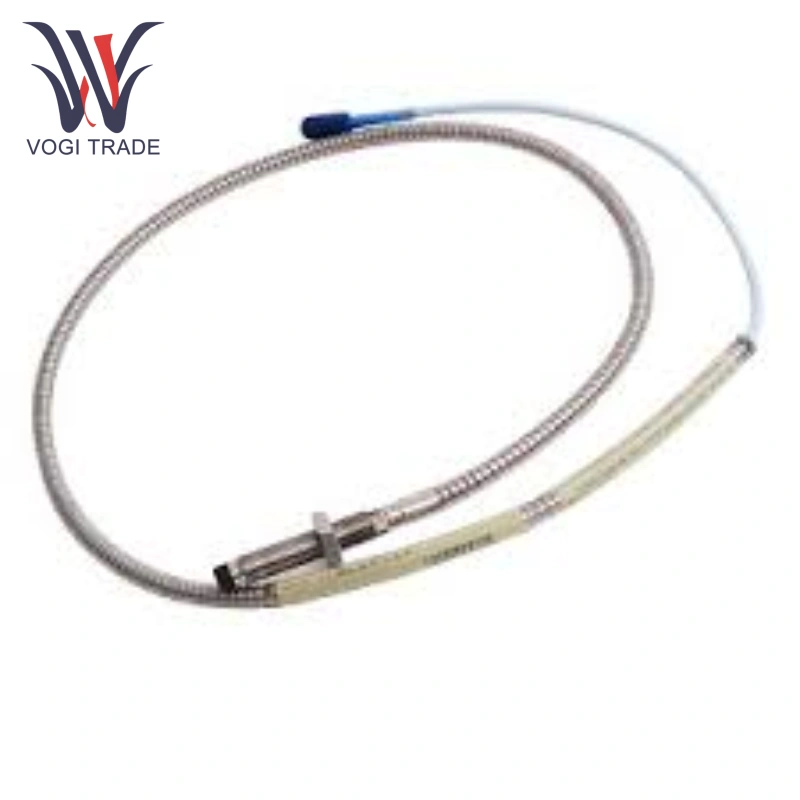

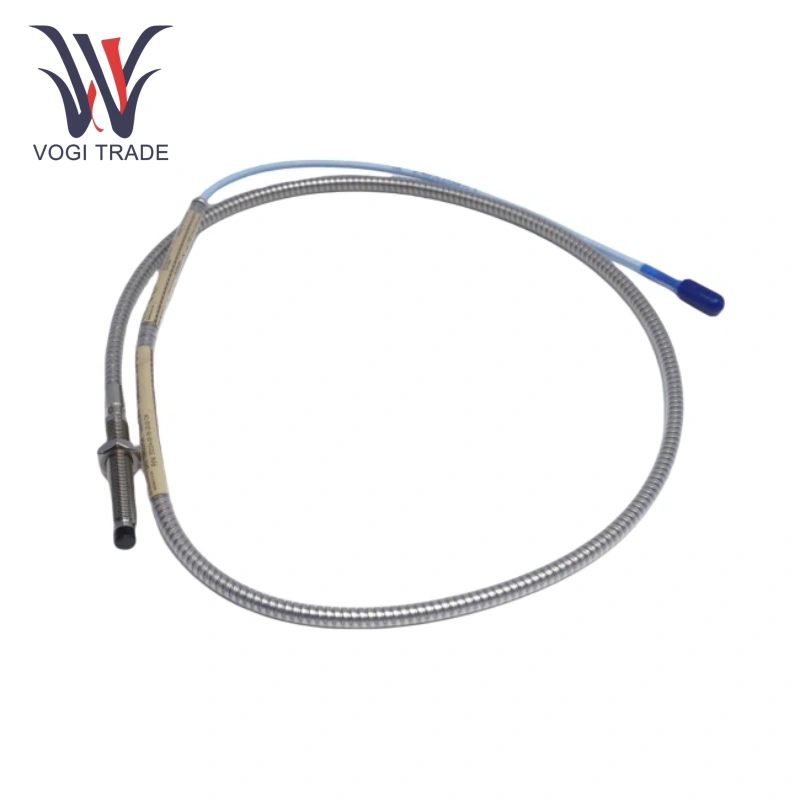

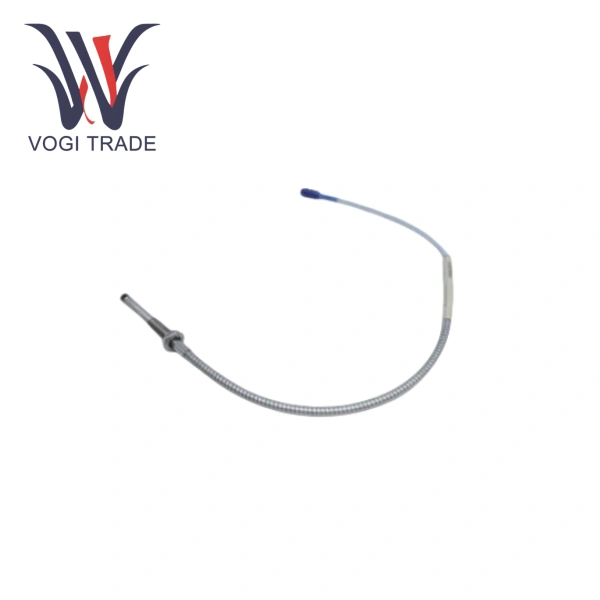

Бентли Невада 330104-08-16-10-02-00

Обзор продукта

Модель: 330104-08-16-10-02-00

Тип продукта: Датчик приближения 3300 XL 8 мм

Принцип измерения: эффект вихревых токов

Линейный диапазон: 4,0 мм (160 мил) от 0,5 мм (20 мил) от цели (что соответствует выходному сигналу от -1 до -17 В постоянного тока)

Чувствительность: -200 мВ/мил (-7,87 В/мм), погрешность ≤±5%

Частотный диапазон: 0–10 кГц (затухание 0–1 кГц <1%, затухание 10 кГц <5%)

Размеры зонда: длина без резьбы 8 мм, общая длина корпуса 160 мм.

Общая длина системы: 1,0 м (3,3 фута, включая кабель)

Рабочая температура: зонд от -34°C до +177°C; Кабель от -51°С до +177°С; Датчик Проксимитора от -35°C до +85°C

Материал: Корпус зонда из нержавеющей стали AISI 303 или 304, наконечник зонда из полифениленсульфида (PPS).

Характеристики кабеля: триаксиальный сопротивление 75 Ом, изоляция из фторированного этиленпропилена (FEP).

Тип разъема: Микрокоаксиальный разъем Click Loc™

Защита: Устойчивый к давлению зонд, материал уплотнения: уплотнительное кольцо из витона.

Особенности продукта

Точное измерение: Bally Nevada 330104-08-16-10-02-00 с высокой линейностью и чувствительностью позволяет точно измерять мельчайшие перемещения и вибрации компонентов оборудования, предоставляя надежные данные для оценки условий эксплуатации оборудования.

Экологическая устойчивость: Bentsly Nevada 330104-08-16-10-02-00 Использование: наконечник зонда изготовлен из износостойкого и химически стойкого полипропилена, а корпус из нержавеющей стали устойчив к ударам и коррозии, что обеспечивает стабильную работу в суровых промышленных условиях.

Надежное соединение: использование микрокоаксиального микроразъема Click Loc обеспечивает безопасное соединение, эффективно уменьшая такие проблемы, как расшатывание и плохой контакт во время передачи сигнала.

Приложения

Энергетика: Bally Nevada 330104-08-16-10-02-00 используется в таком оборудовании, как паровые турбины и генераторы, он контролирует радиальную вибрацию и осевое смещение валов для обеспечения стабильной работы энергетического оборудования.

Нефтехимическая промышленность: Bally Nevada 330104-08-16-10-02-00 подходит для такого оборудования, как компрессоры и насосы, он отслеживает вибрацию в режиме реального времени, чтобы оперативно выявлять потенциальные неисправности оборудования.

Примечание

Правильная установка: Убедитесь, что датчик расположен перпендикулярно целевой поверхности (отклонение ≤ 5°). Соблюдайте правильный момент затяжки во избежание перетягивания и повреждения резьбы. Убедитесь, что радиус изгиба кабеля как минимум в 6 раз превышает внешний диаметр кабеля, чтобы предотвратить разрыв внутреннего проводника.

Требования к целевой поверхности: Целевая поверхность должна быть из проводящего металла (например, стали или чугуна) с минимальным диаметром 50 мм или больше (для зонда диаметром 8 мм) и шероховатостью поверхности Ra ≤ 1,6 мкм. Невыполнение этого требования повлияет на точность измерений.
