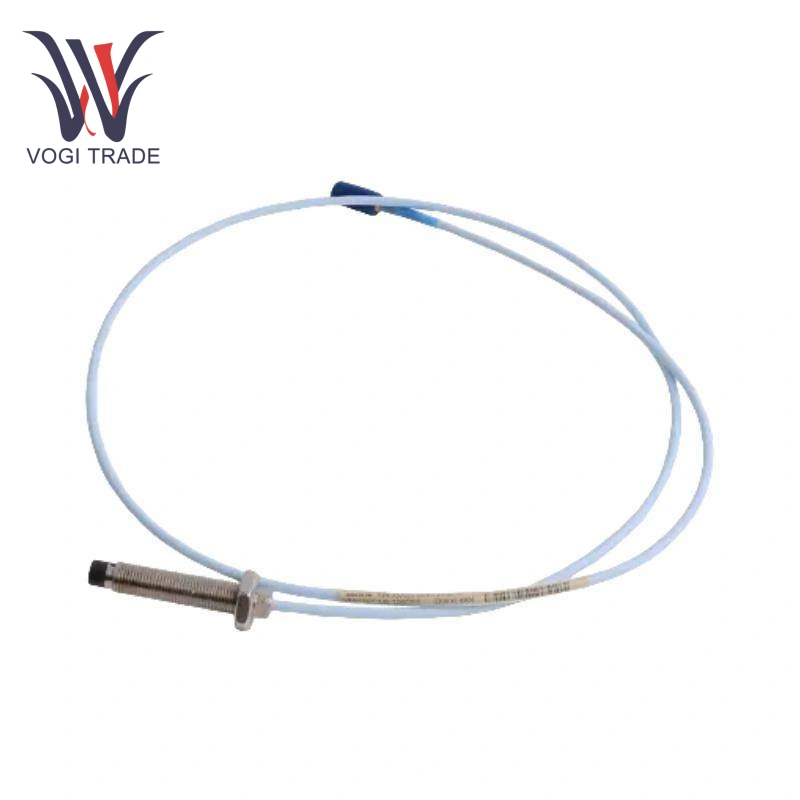

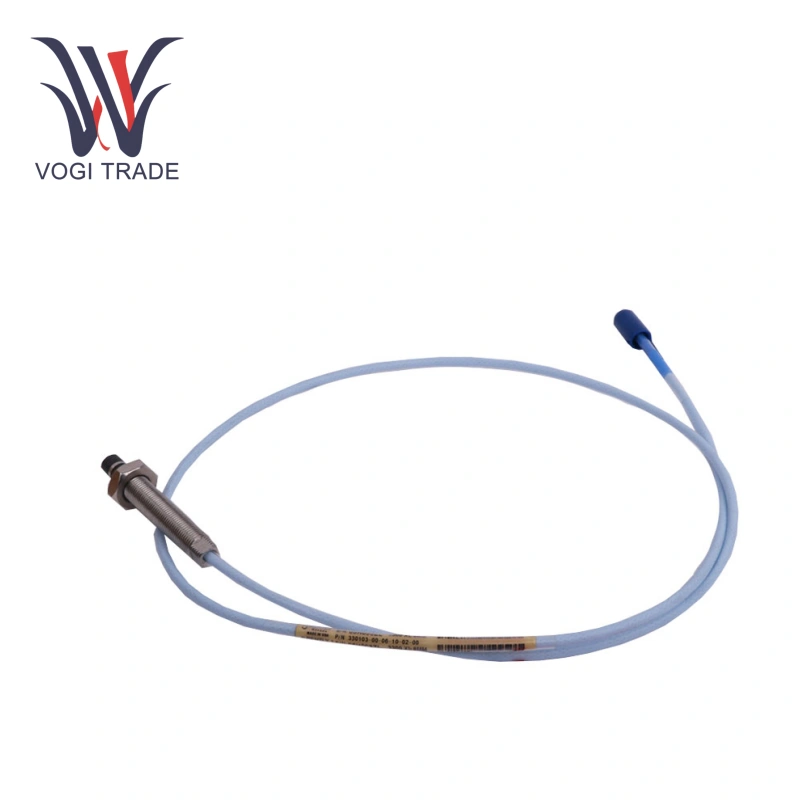

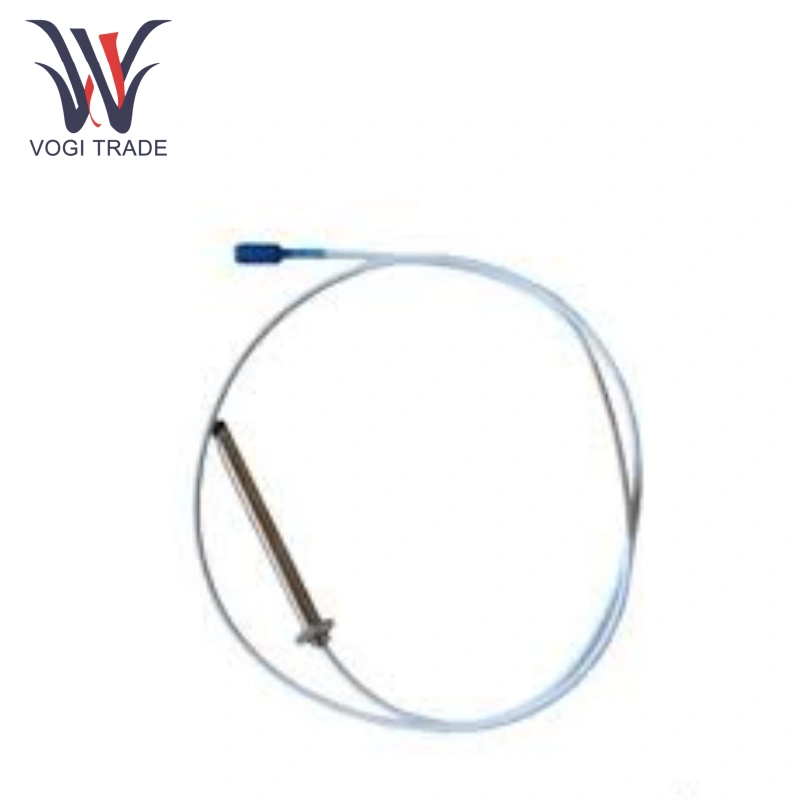

Бентли Невада 330103-06-20-10-02-00

Электрические характеристики

Линейный диапазон: 2 мм (80 мил), начиная примерно с 0,25 мм (10 мил) от цели.

Инкрементальный масштабный коэффициент (ISF): 7,87 В/мм (200 мВ/мил) ±5%.

Сопротивление постоянному току (RPROBE): исходя из длины зонда (1,0 метра), номинальное 7,59 ± 0,50 Ом.

Частотный диапазон: от 0 до 10 кГц, +0, -3 дБ, поддерживает длину полевой проводки до 305 метров.

Минимальный размер мишени: диаметр 15,2 мм (0,6 дюйма) (плоская мишень).

Минимальный диаметр вала: рекомендуется 50,8 мм (2 дюйма), 76,2 мм (3 дюйма) для оптимизации масштабного коэффициента. Экологические характеристики

Диапазон температур:

Стандартный датчик: температура эксплуатации и хранения от -52°C до +177°C (от -62°F до +350°F).

Предупреждение о низкой температуре. Температура ниже -34°C (-30°F) может привести к повреждению уплотнения.

Влияние влажности: при влажности 93 % (стандарт IEC 68-2-3) среднее изменение масштабного коэффициента составляет менее 3 %.

Герметизация: зонд предназначен для герметизации от перепада давления (между наконечником зонда и корпусом) с помощью уплотнительного кольца Viton®. Однако в документации подчеркивается, что перед отправкой зонд не подвергается испытаниям под давлением; контроль утечек является обязанностью заказчика; Компания Bally Nevada не несет ответственности за ущерб, причиненный утечками.

Другое: Устойчивость к магнитным полям частотой 60 Гц (до 300 Гаусс) с минимальным изменением выходного сигнала.

Особенности продукта

Высокоточный мониторинг: чувствительность Bally Nevada 330103-06-20-10-02-00 достигает -7,87 В/мм с линейной погрешностью ≤±5 %, что позволяет фиксировать изменения смещения на микронном уровне.

Экологичность: Bally Nevada 330103-06-20-10-02-00 с корпусом из нержавеющей стали и кабелем из FEP выдерживает высокие температуры, масло и химическую коррозию. Его конструкция, устойчивая к давлению 12 МПа, делает его пригодным для суровых условий эксплуатации, например, в нефтяной и энергетической промышленности.

Гибкая установка: Bally Nevada 330103-06-20-10-02-00 компактного размера, с длиной без резьбы 6 мм и общей длиной корпуса 20 мм, плотно помещается в ограниченном пространстве для установки. Разъем Click Loc™ позволяет быстро подключать и отключать, упрощая обслуживание.

Приложения

Энергетика: Bally Nevada 330103-06-20-10-02-00 используется для мониторинга вибрации и смещения вала в паровых турбинах и генераторах, обеспечивая обратную связь в режиме реального времени о рабочем состоянии ротора.

Нефтехимическая промышленность: Bally Nevada 330103-06-20-10-02-00 подходит для компрессоров, центробежных насосов и другого оборудования, контролирует радиальную вибрацию ротора и осевое перемещение для предотвращения перебоев в производстве, вызванных выходом из строя уплотнения и дисбалансом рабочего колеса.
