Бентли Невада 330103-00-05-10-02-CN

1. Параметры использования

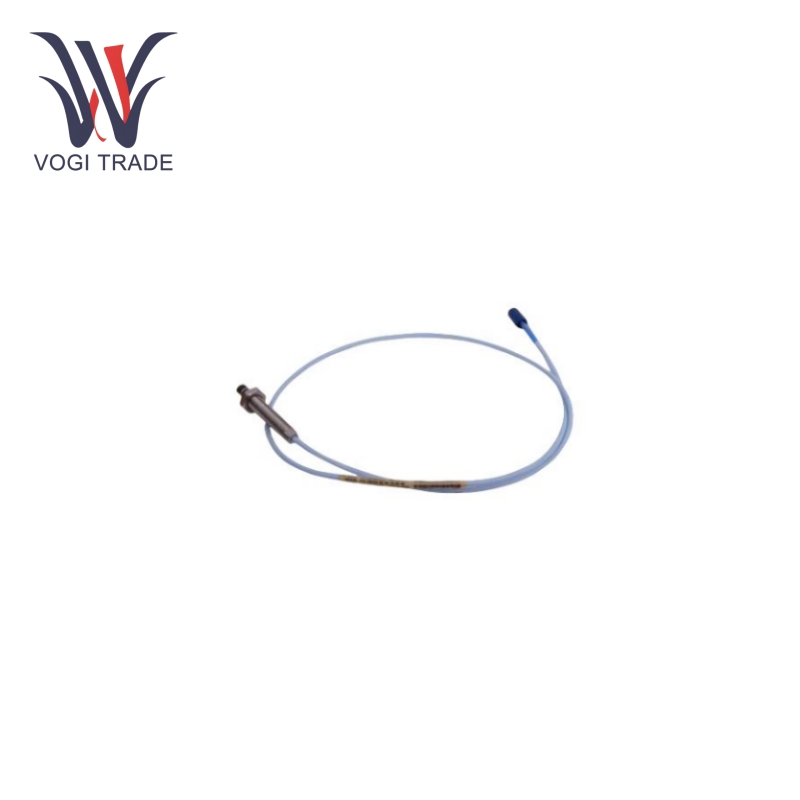

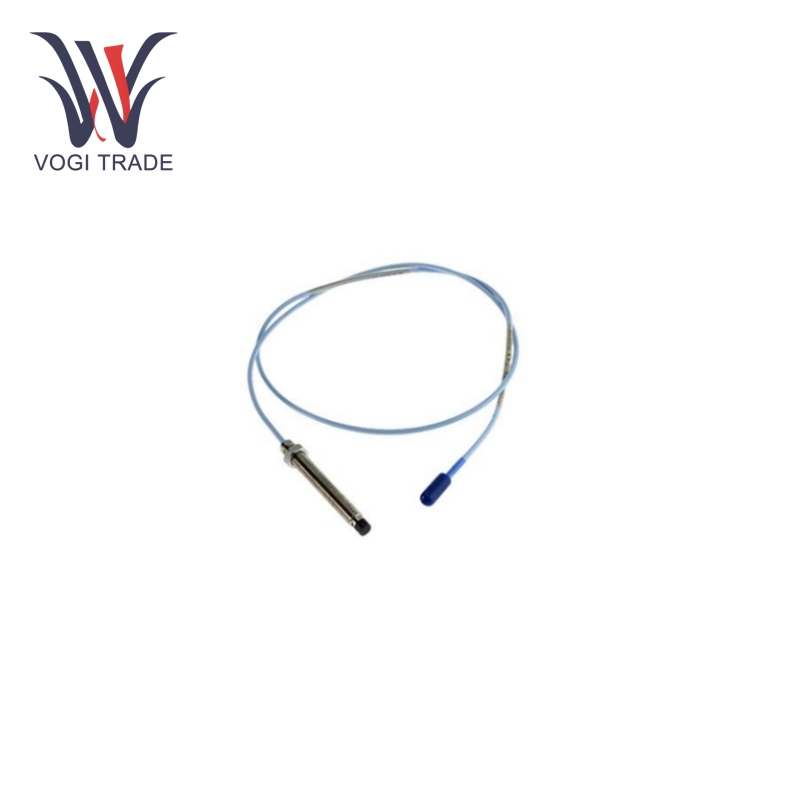

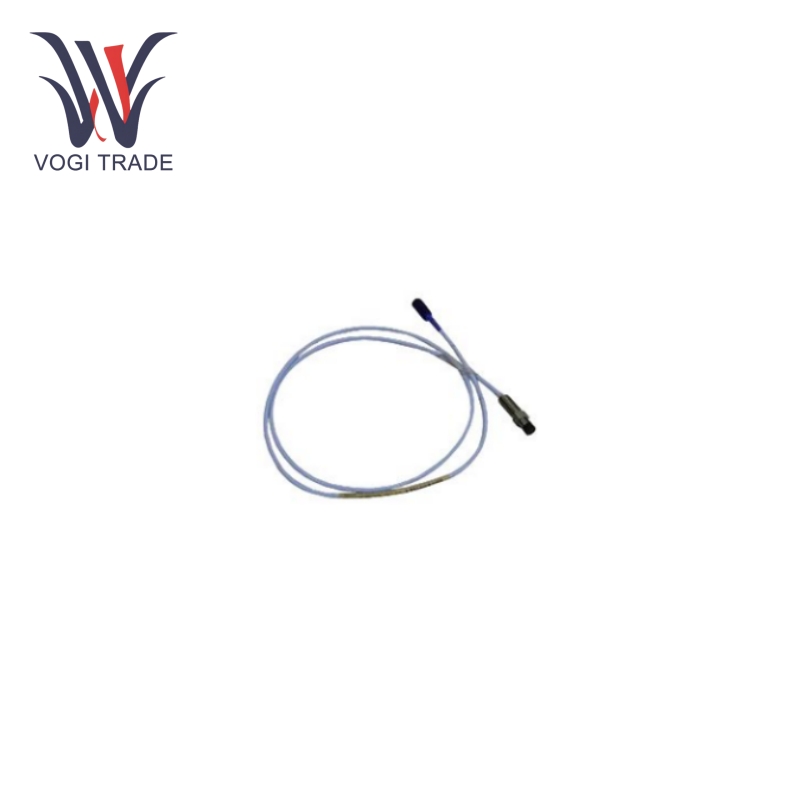

Тип зонда:вихретоковый датчик, резьба М10×1, небронированный. Конструкция резьбы позволяет надежно закрепить датчик на соответствующем оборудовании или конструкции во время установки, чтобы обеспечить стабильность измерений.

Диапазон измерения:Обычно -1~1 мм, что соответствует требованиям точного измерения небольших изменений смещения и подходит для промышленных сценариев, таких как мониторинг небольшой вибрации механических деталей, требующих высокоточного мониторинга небольших смещений.

Требования к источнику питания:Требуется от -17,5 до -26 В постоянного тока без защитного барьера, а максимальный ток составляет 12 мА. Этот диапазон источников питания обеспечивает стабильную поддержку питания для нормальной работы зонда, гарантируя, что он может точно собирать и передавать сигналы.

Линейный диапазон:2 мм. В этом линейном диапазоне выходной сигнал зонда имеет хорошую линейную связь со смещением измеряемого объекта, что обеспечивает точность и достоверность результатов измерений, а также обеспечивает удобство последующей обработки и анализа данных.

Чувствительность:7,87 В/мм (200 мВ/мил), более высокая чувствительность позволяет датчику улавливать малейшие изменения смещения и преобразовывать их в соответствующие электрические сигналы, улучшая разрешение и точность измерительной системы.

Частотная характеристика:0-10 кГц, максимальная длина полевого соединения от предусилителя 3300xl к монитору составляет 305 м, расширенный диапазон частотной характеристики и расстояние передачи позволяют быстро и точно фиксировать частоту вибрации и изменения смещения объектов в динамических средах, подходящих для мониторинг различного высокоскоростного вращающегося механического оборудования и высокочастотного вибрационного оборудования.

2. Функция продукта

Измерение смещения:Bally Nevada 330103-00-05-10-02-CN может точно измерять изменение смещения контролируемого объекта относительно зонда и преобразовывать физическое смещение в электрическое с помощью эффекта вихревых токов, образуя наиболее надежное значение для измерения и контроль перемещения промышленного оборудования. Смещение механических деталей в обратном осевом направлении можно отслеживать в режиме реального времени, что позволяет инженерам своевременно наблюдать за рабочим состоянием оборудования.

Мониторинг вибрации:Зонд имеет хорошие частотные характеристики и может эффективно контролировать частоту, амплитуду и другие параметры вибродвигателя оборудования. По этим временным характеристикам он может диагностировать текущие проблемы, в том числе дисбаланс, несоосность, расшатанность и т. д., которые относятся к сфере профилактического обслуживания, тем самым дополнительно избегая производственных/финансовых потерь или простоев из-за нестабильности оборудования.

Совместимость системы:В системе вихретоковых датчиков серии Bentley 3300XL датчик имеет хорошую совместимость с предусилителями, мониторами и т. д. и может формировать полную систему мониторинга для всестороннего высокоточного мониторинга различного промышленного оборудования. Координация всех систем делает сбор, передачу и обработку данных более плавными, а также повышает надежность работы всей системы мониторинга. Бесконтактное измерение основано на принципе вихревых токов и не имеет прямого контакта с измеряемым объектом во время измерения, что позволяет избежать проблем с износом или помехами, которые могут возникнуть при контактном измерении. Это способствует продлению срока службы зонда и повышению стабильности и точности измерений, особенно подходит для особых условий, таких как высокая скорость вращения, высокая температура и коррозия.

3. Область применения

Электроэнергетика:обычно используется для мониторинга больших вращающихся механизмов, таких как паровые турбины и генераторы на электростанциях. Например, мониторинг радиального смещения и вибрации вала паровой турбины может своевременно обнаружить аномальную вибрацию и изменения смещения системы вала, предотвратить серьезные неисправности, такие как поломка вала и износ подшипников, а также обеспечить безопасную и стабильную работу генераторной установки.

Нефтехимическая промышленность:Bally Nevada 330103-00-05-10-02-CN  используется для мониторинга состояния ключевого оборудования, такого как насосы, компрессоры и вентиляторы. Контролируя вибрацию и смещение оборудования, оно может заранее предупреждать о возможных сбоях оборудования, чтобы разумно организовать техническое обслуживание, полностью использовать ресурсы обслуживания, сократить затраты на техническое обслуживание и время простоя, а также повысить эффективность производства и экономические выгоды. Мониторинг смещения нефтехимического трубопровода является мерой, обеспечивающей безопасную эксплуатацию трубопровода и предотвращение аварийных ситуаций, таких как утечки, вызванные смещением трубопровода.

Сталелитейная и металлургическая промышленность:Контролируйте положение и вибрацию роликов прокатных станов, машин непрерывного литья заготовок и другого оборудования для обеспечения точности и качества процесса прокатки. Кроме того, он также может контролировать положение и вибрацию доменных печей, конвертеров и другого оборудования, чтобы обеспечить безопасную работу оборудования.

Машиностроение:Контролируйте положение и вибрацию различных станков, обрабатывающих центров и других инструментов для улучшения параметров обработки, точности обработки и качества поверхности. Его также можно использовать для контроля точности сборки и рабочего состояния механических деталей для повышения качества продукции и надежности оборудования.
