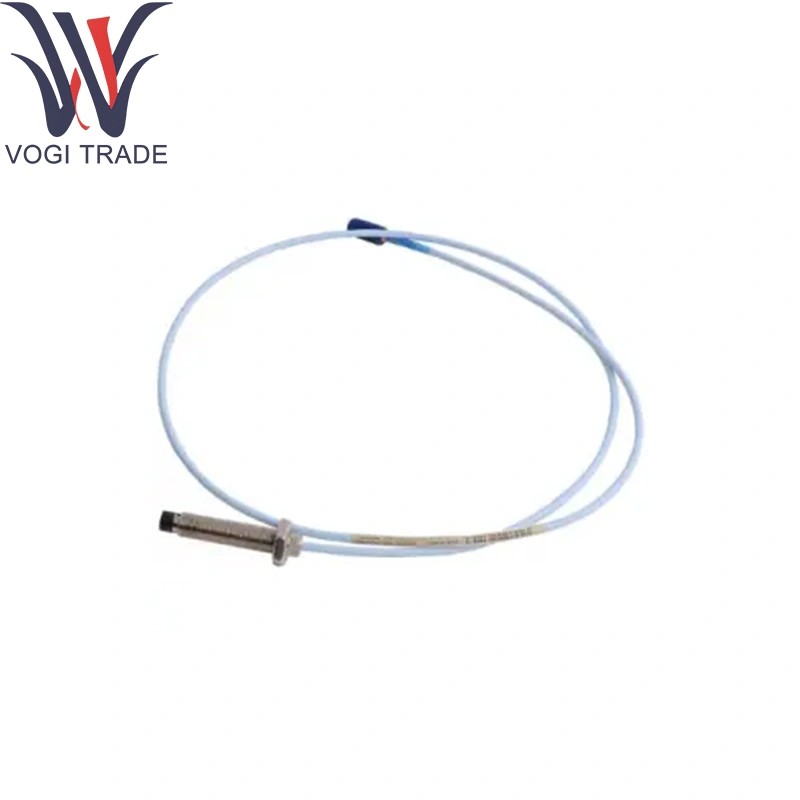

Блинт Невада 330103-00-05-05-02-00

Заказ информации

3300 XL 8 мм зонды близости, метрика

330103 3300 XL 8 мм зонд, нить M10 x 1, без брони (2)

330104 3300 XL 8 мм зонд, нить M10 x 1, с броней (2)

Номер детали-AA-BB-CC-DD-EE

A: вариант непотребованной длины

Заказ с шагом 10 мм

Конфигурации длины:

Максимальная непотребованная длина: 230 мм

Минимальная непотребованная длина: 0 мм

Пример: 0 6 = 60 мм

B: Общая вариант длины корпуса

Заказ с шагом 10 мм

Конфигурации метрических потоков:

Максимальная длина корпуса: 250 мм

Минимальная длина случая: 20 мм

Пример: 0 6 = 60 мм

C: вариант общей длины

05 0,5 метра (1,6 фута)

10 1,0 метра (3,3 фута)

15 1,5 метра (4,9 фута)

20 2,0 метра (6,6 фута)

50 5,0 метров (16,4 фута)

90 9,0 метров (29,5 фута)

D: опция разъема и кабельного типа

01 миниатюрный коаксиальный разъем ClickLoc с защитником разъема, стандартный кабель

02 миниатюрный коаксиальный разъем ClickLoc, стандартный кабель

11 миниатюрный коаксиальный разъем ClickLoc с защитником разъем, кабель Fluidloc

12 миниатюрный коаксиальный разъем ClickLoc, кабель FluidLoc

E: вариант утверждения агентства

00 не требуется

05 CSA, Atex, IECEX

Технические параметры

Линейный диапазон: 1,0 мм (40 млн).

Чувствительность: 50 мВ/мкм (125 мВ/мил) ± 5% при возбуждении –23 В постоянного тока в Берплинде Неваде 330103-00-05-05-02-00

Выходной промежуток: от -2 В до -12 В в линейном диапазоне

Линейность: ± 1% полномасштабных

Частотная характеристика: от постоянного тока до 10 кГц (-3 дБ)

Рабочая температура: от -35 ° C до +125 ° C (зонд); -20 ° C до +80 ° C (кабель из ПВХ)

Экологическая уплотнение: IP65 при спасении к разъему

Оценка давления: используйте с переборкой или термоуэллом для применений под давлением

Функция продукта

Bentny Nevada 330103-00-05-05-02-00 преобразует минутные изменения воздушного залета между наконечником зонда и вращающимся валом в пропорциональное напряжение переменного тока. Невооруженная кабель с импедансом передает сигналы с низким шумом через модули с модулями Nevada 330103-00-05-05-00 в модули Proximitor® для линеаризации, оцифровки и анализа клиренса в реальном времени.

Области применения

Паровые и газовые турбины: зазор и обнаружение втирания с помощью Bendne Nevada 330103-00-05-05-02-00 в защищенных шкафах

Центробежные и поршневые компрессоры: обратная связь по управлению всплесками и положениями вала

Промышленные насосы и двигатели: мониторинг дисбаланса и смещения в корпусах

Исследовательские и тестовые средства: вибрационные исследования с высокой точностью с использованием Bentny Nevada 330103-00-05-05-02-00

OEM Skids & Panels: внутренние жгуты зондов в пакетах с Bupny Nevada 330103-00-05-05-02-00
