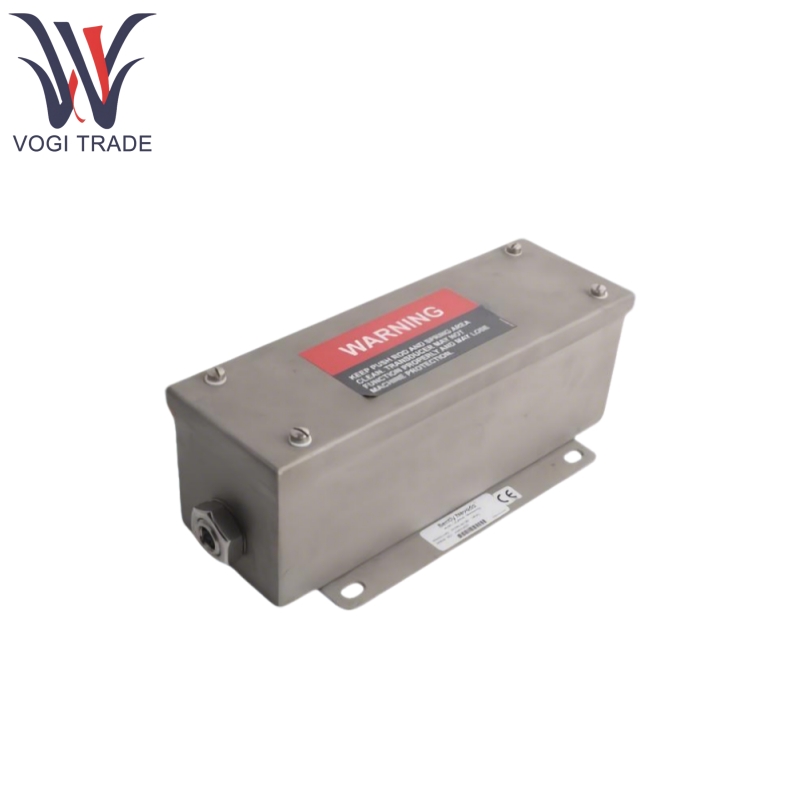

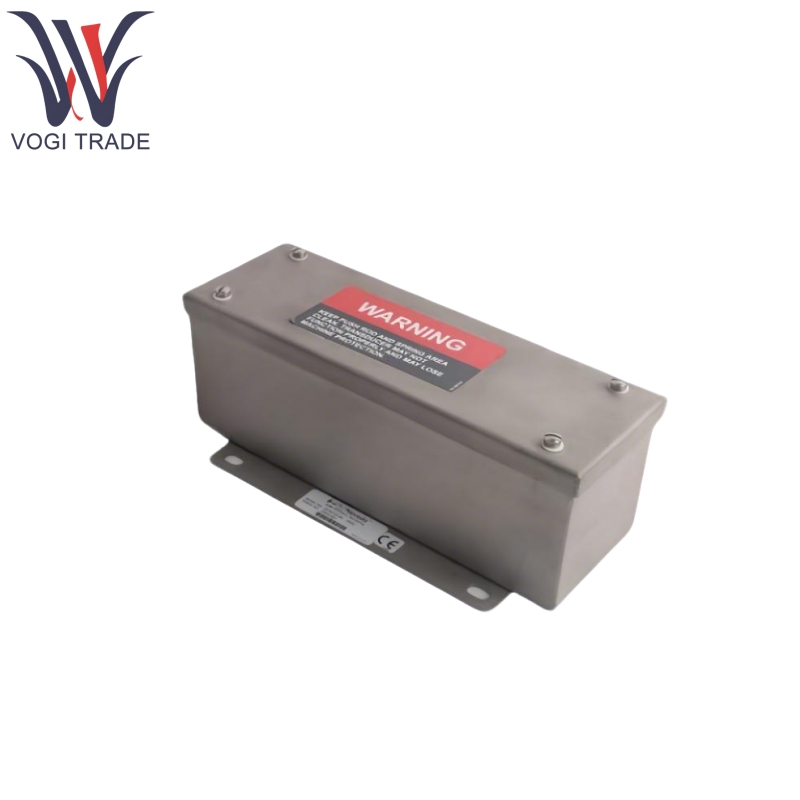

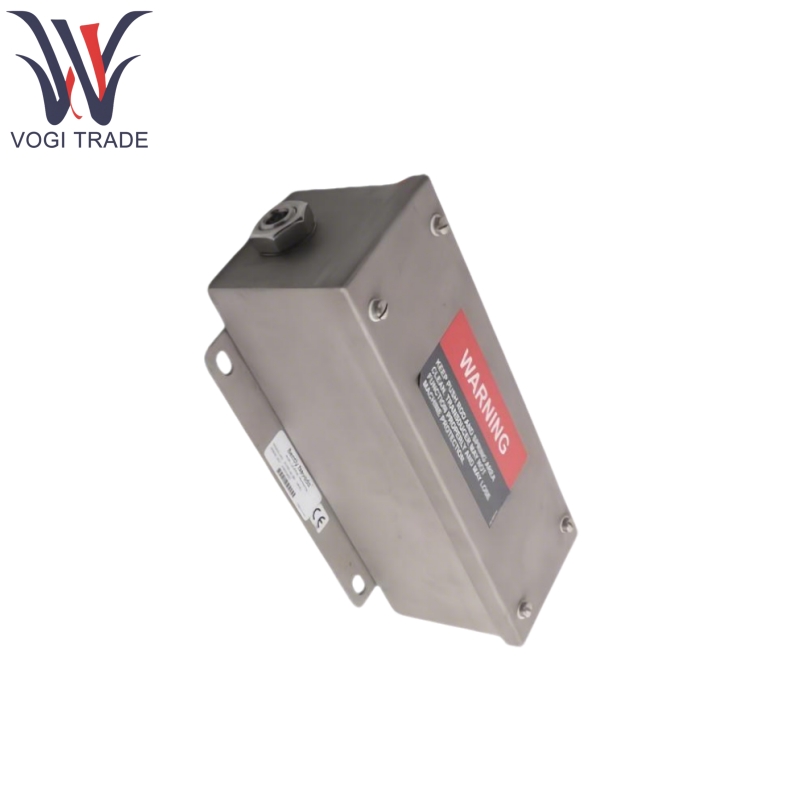

Блинт Невада 24765-02-01

Особенности продукта

Бонгентная Невада 24765-02-01 Функция основной функции состоит в том, чтобы контролировать количество термического расширения кожуха турбины из-за изменений температуры во время запуска и работы, что включает в себя:

Измерение смещения теплового расширения корпуса по сравнению с фундаментом.

Мониторинг положения скользящей ноги корпуса с помощью двойного датчика, чтобы избежать деформации корпуса или повреждения машины из -за запуска одной ноги.

Помощь в определении того, соответствуют ли скорости термического расширения оболочки и ротора, чтобы предотвратить трение между вращающимися и стационарными частями из -за различий в расширении.

Bentny Nevada 24765-02-01 основан на принципе линейного переменного дифференциального трансформатора (LVDT) и оснащен водонепроницаемым защитным корпусом для сценариев мониторинга состояния промышленных турбин.

Функции продукта

1. Бесплатно Невада 24765-02-01 основан на технологии LVDT, которая преобразует механическое смещение стержня в электрический сигнал для высокого точного измерения теплового расширения корпуса.

2. Корпус изготовлен из 400 серии магнитной нержавеющей стали, NEMA 3 (Pure и Splash Proof), катушка изготовлена из ламинированной стеклянной эпоксидной смолы для стабильности окружающей среды, а у свинц-25 многоцепочечных медных проводов AWG, тефлоновые изолированные и 31 см (12 дюймов) для размещения требований промышленного проводки.

3. Высокая линейность (± 0,5% от полной шкалы) обеспечивает точность измерения; сильная стабильность (0,125% от полной масштаба) с низким дрейфом для долгосрочного использования; Bentny Nevada 24765-02-01-это температура компенсируется низким температурным коэффициентом коэффициента пропорциональности (0,07%/° C), чтобы адаптироваться к широкому диапазону рабочей среды температуры.

4. Бесплатно Невада 24765-02-01 поддерживает конфигурацию двойного датчика, может быть связана с монитором, заклиниванием ноги оболочки и другими аварийными сигналами аномального аварийного сигнала.

Приложения продукта

Bendne Nevada 24765-02-01 в основном применяется к мониторингу состояния крупномасштабных турбин (например, паровой турбины, газовой турбины), а конкретные сценарии включают в себя:

Фаза запуска турбины: контроль того, соответствуют ли скорости термического расширения корпуса и ротора, чтобы избежать трения компонентов.

Фаза эксплуатации: мониторинг теплового расширения корпуса в реальном времени, чтобы гарантировать, что оборудование работает в безопасных пределах.

Предупреждение об отказах: мониторинг состояния скользящей ноги через конфигурацию двойного датчика, чтобы предотвратить деформацию корпуса или повреждения машины из -за запуска.

Параметр продукта

Входная мощность +24 В постоянного тока, минимум 30 мА

Масштабная коэффициент 0,404 В/мм (10,25 В/дюйма)

Линейный диапазон ± 25,4 мм (± 1,00 дюйма) -3 дБ частота 15 Гц

Выходной импеданс 7 кОм номинал (все модели)

Минимальное сопротивление нагрузки 100 кОм

Выходная волна <1% полная масштаба

Линейность ± 0,5% полного диапазона

Стабильность 0,125% полномасштабной

Коэффициент температуры масштаба 0,07%/° C (0,04%/° F)

Рабочая температура от -18 ° C до +71 ° C (от 0 ° F до +160 ° F)

Температура хранения от -54 ° C до +93 ° C (от -65 ° F до +200 ° F)

Шоковая стойкость 250 г в течение 11 мс

Сопротивление вибрации 10 г при 0 до 2 кГц
