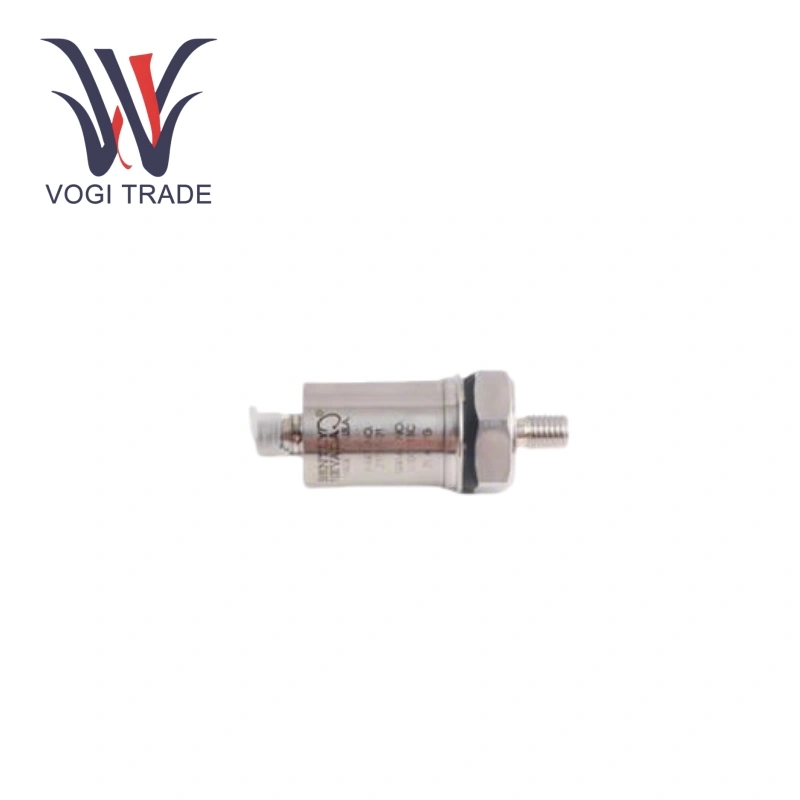

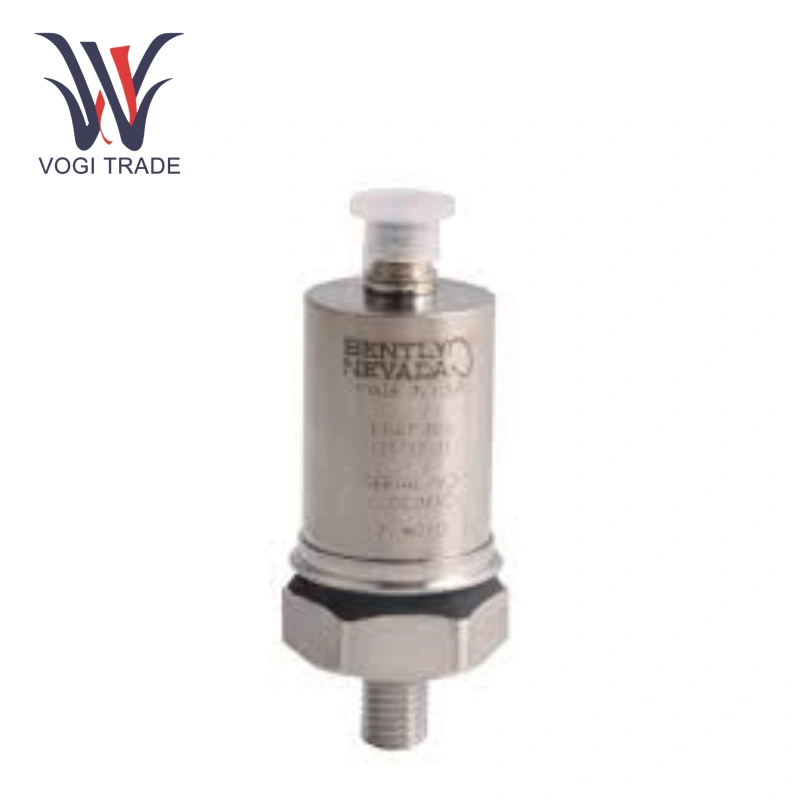

Блинт Невада 23732-01

Обзор продукта

Выходные характеристики (акселерометр):

Чувствительность: 25 мВ/г (2,55 мВ/м/с²) ± 5%.

Диапазон ускорения: 75 г (735 м/с²) пик.

Частотная характеристика:

От 10 Гц до 20 кГц (от 600 см. До 1,2 миллиона кухни) ± 3 дБ.

От 30 Гц до 10 кГц (от 1800 куб. Мкм до 600 000 кухни) ± 5%.

Установленная резонансная частота: минимум 30 кГц.

Амплитуда линейность:

± от 1% до 50 г (490 м/с²) пик.

± 5% до 75 г (735 м/с²) пик

Внутренне подключено к системе Common, со встроенными изоляторами, обеспечивающими изоляцию от корпуса машины.

Оживленность шока: ± 5000 г (± 49,050 м/с²) пик

Спецификации интерфейса модуля

Вход: требования к мощности от -18 до -24 В пост. Длина кабеля максимум 305 м (1000 футов).

Выход: чувствительность 100 мВ/г (10,2 мВ/м/с²) номинальная.

Пределы окружающей среды: рабочая температура от -40 ° C до +100 ° C (от -40 ° F до +212 ° F), относительная влажность до 95% не содержимого, вес 170 г (6 унций).

Особенность

Блипп Невада 23732-01 с чувствительностью 25 мВ/г (2,55 мВ/м/с²) ± 5% и превосходная линейность амплитуды обеспечивает точные данные измерения.

Bentny Nevada 23732-01 с диапазоном частотной характеристики от 10 Гц до 20 кГц полностью отражает изменения ускорения в оборудовании в различных условиях эксплуатации.

Bentny Nevada 23732-01 использовал корпус из нержавеющей стали 316L, обеспечивающий превосходную коррозию и износную стойкость, обеспечивая долгосрочную стабильную работу в суровых условиях.

Bentny Nevada 23732-01 с максимальной длиной кабеля 305 метров между интерфейсным модулем и монитором облегчает передачу сигнала на большие расстояния на крупных промышленных объектах.

Приложение

Bentny Nevada 23732-01 используется для мониторинга ускорения вибрации большого оборудования, такого как паровые турбины и генераторы, быстро идентифицируя потенциальные разломы, такие как свободные компоненты и износ.

Bentny Nevada 23732-01 Подходит для мониторинга рабочего состояния различных насосов, компрессоров и другого оборудования в нефтехимических заводах.

Аксессуары и размерные рисунки

Этот документ содержит подробные размерные чертежи акселерометра и интерфейсного модуля для легкой установки и интеграции.

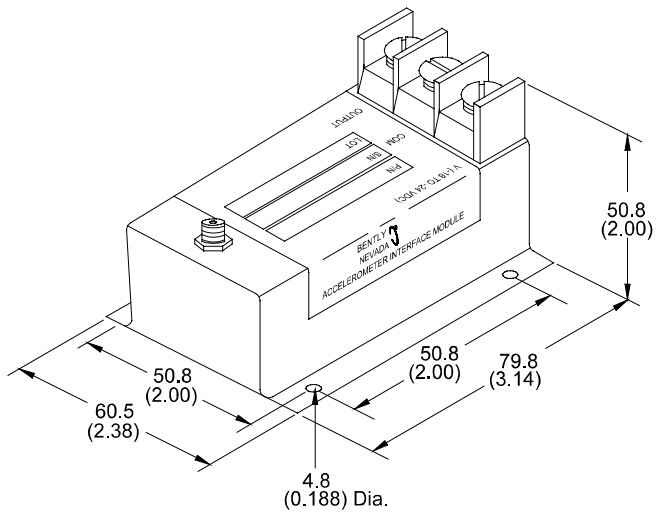

Размерный чертеж модуля интерфейса (рис. 1):

Этот чертеж показывает физические размеры интерфейсного модуля и полезен для планирования установки.

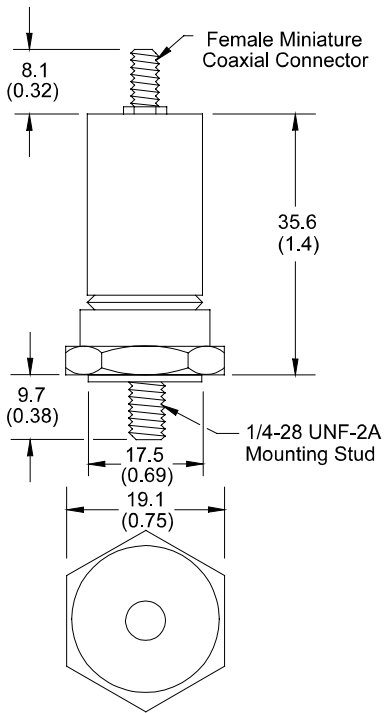

23732 Акселерометр размерный чертеж (рис. 2):

Этот чертеж предоставляет подробные размеры (в миллиметрах/дюймах) акселерометра 23732-01, включая монтажные резьбы и высоту, и является ключевым эталоном для установки.
