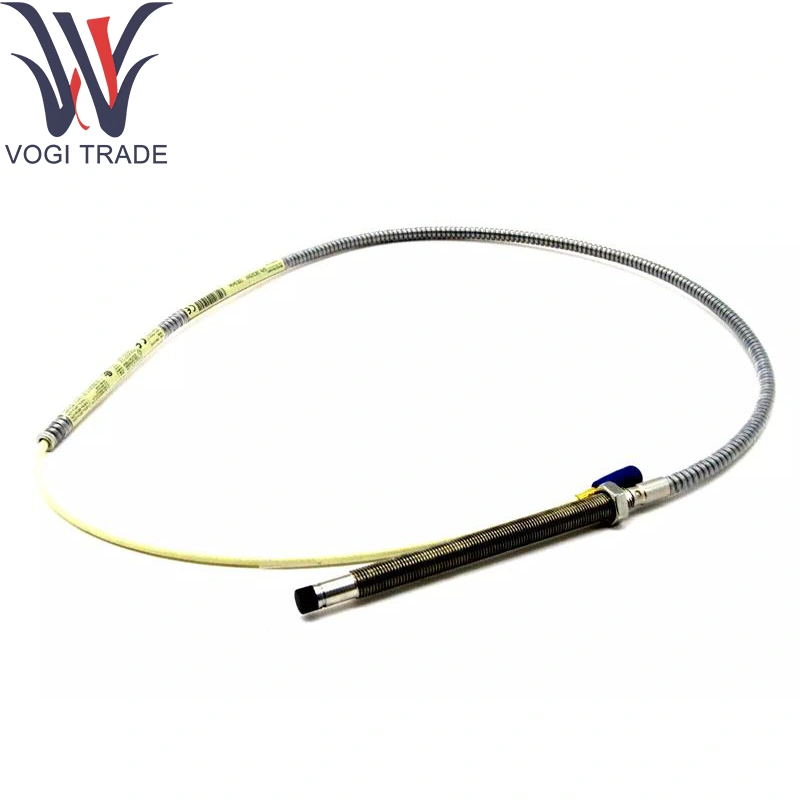

Блинт Невада 21505-00-12-05-02

Заказ информации

Номер детали: 21505-00-12-05-02

Серия: 7200 зондовые системы близости

Диаметр наконечника зонда: 8 мм (0,315 дюйма)

Длина корпуса зонда: 64 мм (2,52 дюйма) номинальная; Общая длина, включая кабель, зависит от длины кабеля

Код длины кабеля («12»): 1,2 м (4,0 фута) с высокотемпературным кабелем плетения с плетением

Разъем: 10-контактный мини-дин, возвращенный на поле

Монтажный нить: 3/8-24UNF Стандарт

Технические параметры

Линейный диапазон измерений: 2 мм (80 млн.)

Чувствительность: 7,87 мВ/мкм (200 мВ/мил) ± 5% при использовании с соответствующим прокситором

Диапазон выходного напряжения: от -2 В до -18VDC (над линейным диапазоном)

Частотная характеристика: от постоянного тока до 10 кГц (точка -3 дБ)

Рабочая температура:

Зонд: от –35 ° C до +177 ° C в Bumpny Nevada 21505-00-12-05-02

Кабель: от -51 ° C до +200 ° C

Оценка давления: подходит для использования в условиях под давлением до 10000 фунтов на квадратный дюйм

Защита окружающей среды: IP67 при спарете

Функция продукта

Первичная функция: преобразует расстояние между наконечником зонда и проводящей целью в пропорциональные сигналы напряжения с использованием Bentny Nevada 21505-00-12-05-02.

Выходной сигнал: аналоговый сигнал, обработанный модулем Proximitor для измерений вала.

Роль системы: обеспечивает чувствительность ядра в Bentny Nevada 21505-00-12-05-02 для мониторинга вибраций и обнаружения положения.

Установка: крепления в кронштейне или сквозной отверстия рядом с поверхностью вала.

Области применения

Паровая турбины: мониторинг вибрации подшипника с Bumpny Nevada 21505-00-12-05-02

Газовые турбины: защита от превышения скорости и мониторинг вала

Компрессоры: обнаружение выравнивания вала

Двигатели и генераторы: обнаружение неисправностей подшипника с использованием Bentny Nevada 21505-00-12-05-02

Насосы: мониторинг кавитации и нестабильности ротора

Промышленная техника: высокоскоростные потребности в измерении
