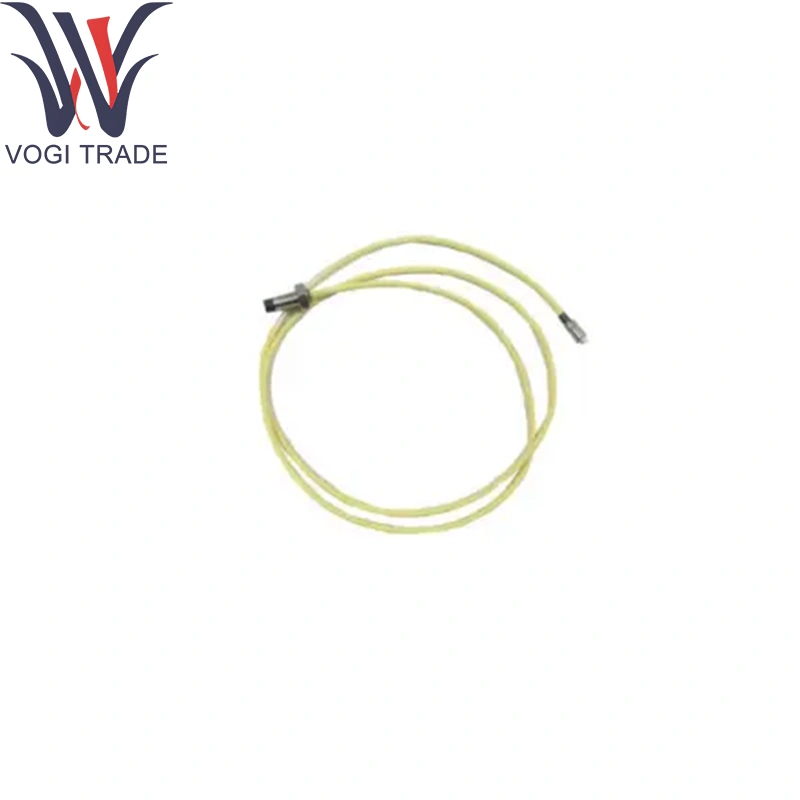

Блинт Невада 21504-000-008-05-02

Oинформация

Номер детали: 21504-000-008-05-02

Серия: 3300xl System Probe System

Диаметр наконечника зонда: 8 мм (0,315 дюйма)

Код длины зонда («000»): стандартная конфигурация короткой носы (номинальная 5 мм)

Код длины кабеля («008»): 0,8 м (2,6 фута) ПВХ-шлепа

Вариант куртки («05»): стандартный ПВХ (безводный)

Комплект разъемов («02»): заводской 10-контактный мини-дин

Монтажный нить: 3/8-24UNF Стандарт

Технические параметры

Линейный диапазон: 2 мм (80 млн).

Чувствительность: 200 мВ/мил (7,87 мВ/мкм) ± 5% при возбуждении –23 В пост.

Выходной промежуток: от -2 В до -18 В в линейном диапазоне

Линейность: ± 1% полномасштабных

Частотная характеристика: от постоянного тока до 10 кГц (-3 дБ)

Рабочая температура: от -35 ° C до +125 ° C (зонд); -20 ° C до +80 ° C (кабель из ПВХ)

Экологическая уплотнение: IP65 при спасении к разъему

Оценка давления: требуется переборка или термоулль для под давлением обслуживания

Функция продукта

Bentny Nevada 21504-000-008-05-02 преобразует изменения воздушного залета между наконечником зонда и вращающимся валом в пропорциональное напряжение переменного тока. Короткая носовая конструкция обеспечивает установку ограниченного пространства, доставляя сигналы с сопротивлением импеданса с помощью модулей Proximitor® для модулей Proximitor® для модулей Proximitor® для линеаризации и анализа в реальном времени.

Области применения

Паровые и газовые турбины: очистка и зондирование в RUT с Bupny Nevada 21504-000-008-05-02 в компактных корпусах

Компрессоры и насосы: обратная связь с поставкой вала на расстоянии

Двигатели и генераторы: очистка конечного подхода и обнаружение дисбаланса

R & D & Test Benches: Гибкое размещение зонда для тестирования лабораторного масштаба

OEM Skids: внутренние жгуты зондов в пакетах с Bupny Nevada 21504-000-008-05-02
