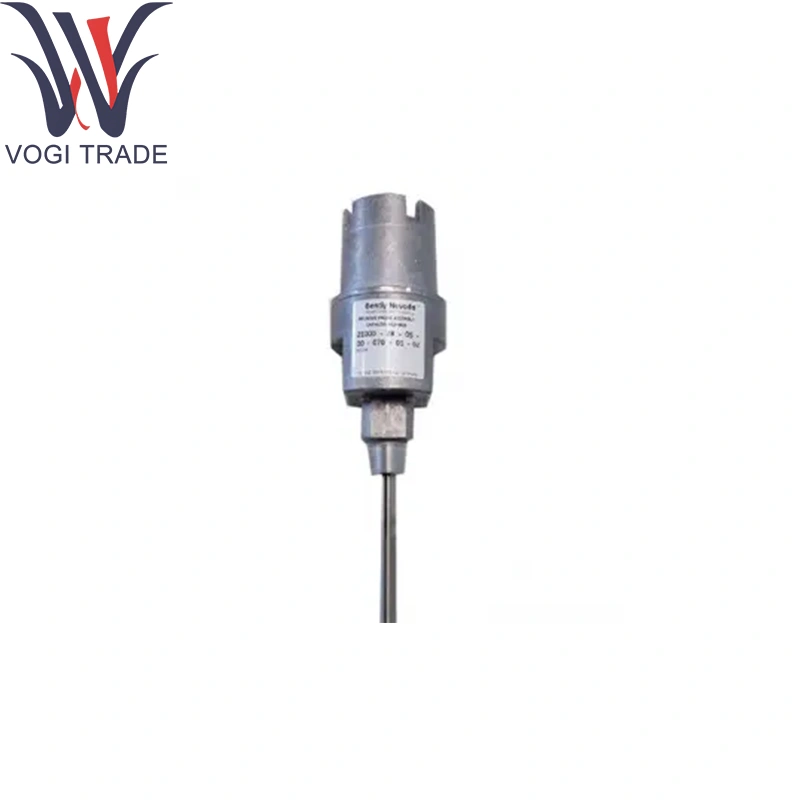

Блинт Невада 21000-16-10-00-256-13-02

Заказ информации

21000-AA-BB-CC-DDD-EE-FF

A: зонд с разъемом

00 зонд не требуется

14 420 ядерный

16 3300 xl 8 мм зонд

26 3300 xl nsv зонд

27 3300 xl nsv зонд, выбираемая опасная зона

28 3300 XL 8 мм зонд, выбираемая опасная зона

29 3300 XL 11 мм зонд

30 3300 xl 11 -миллиметровый зонд, выбираемая оправданная зона

31 3300 XL NSV -зонд с защитником разъема

32 3300 XL NSV -зонд с защитником разъемов, выбираемая опасная область

33 3300 XL 8 мм зонд с защитником разъема

34 3300 XL 8 мм зонд с защитником разъема, выбираемая опасная область

35 3300 xl 11 -миллиметровый зонд с защитником разъема

36 3300 xl 11 -миллиметровый зонд с защитником разъема, выбираемая опасная зона

37 3300 XL 8 мм зонд, ETR, выбранные одобрения опасной зоны (доступны только для 21000)

B: длина кабеля зонда

00 кабель зонда не требуется

05 0,5 м (20 дюймов)

10 1,0 м (39 дюймов)

12 12,0 в

18 18,0 в

24 24,0 в

30 30,0 в

36 36,0 в

C: адаптер противостояния (вариант C измерение)

15 минимальная длина 1,5 дюйма (38 мм)

75 максимальная длина 7,5 дюйма (191 мм)

Рекомендация

Заказ с шагом 0,5 в (13 мм)

Примеры

1,5 дюйма (38 мм) = 15

Нет адаптера противостояния = 00

D: проникновение зонда (вариант D измерение)

10 минимальная длина 1,0 дюйма (25,4 мм)

Другой

Рекомендация

Заказ с шагом 0,1 в (3 мм)

Примеры

3.7 в (94 мм) = 037

22,4 в (569 мм) = 224

E: фитинги

00 без фитингов

01 One 3/4-14 NPT-защищенная подвеска One 3/4-14 NPT Plug

02 Два 3/4-14 NPT-защищенных фитингов

03 One 3/4-14 NPT Plug

От 3/4-14 до 1/2-14 npt Reducer

Одна захват кабельного уплотнения с помощью натулки для следующих размеров кабеля:

• от 1/8 до 3/16 дюймов

• от 1/4 до 5/16 дюймов

• 5/16 до 3/8 дюймов

04 One One 3/4-14 только штеплярный завод NPT

F: Mounting Thread

01 в виде литого без потоков

02 3/4-14 npt

Должен быть заказан, если опция длины адаптера адаптера не 00.

04 1/2-14 BSP

Технические параметры

Материал: 316SS Тело; PPS изолятор; Viton O для кольца для Bentny Nevada 21000-16-10-00-256-13-02

Рейтинг давления: до 10000 фунтов на квадратный дюйм (с правильным выбором кольца)

Температура: от -35 ° C до +200 ° C

Сопротивление вибрации: встречает IEC 60068 2 6, 5G синусоидальная, 50 Гц-500 Гц в Бюлли Неваде 21000-16-10-00-256-13-02

Экранирование EMC: обеспечивает затухание EMI/RFI 100 дБ на 1 ГГц, когда спаривается

Защита от входа: IP68 (с соединенными соединениями и уборщиками кольца)

Устойчивость к выравниванию: ± 0,1 мм концентричности к фланцевым отверстиям

Функция продукта

Поддержка и выравнивание зонда: жестко позиционирует зонды близости через Belpny Nevada 21000-16-10-00-256-13-02 на контролируемых воздушных залетах до вращающихся валов.

Экологическое уплотнение: защищает вход кабеля от загрязняющих веществ.

Выделение вибрации: ослабляет трансмиссию структурной вибрации.

Работативность: конструкция в неволе позволяет техническому обслуживанию зонда без разборки фланца.

Области применения

Паровые и газовые турбины: корпусы с фланцевым монтированием с Bupny Nevada 21000-16-10-00-256-13-02 на крышках подшипника для мониторинга очистки.

Компрессоры и насосы: фитинги проникновения высокого давления в смазываемых средах.

Промышленные двигатели и генераторы: запечатанное зондирование положения вала с использованием Bentny Nevada 21000-16-10-00-256-13-02.

Оффшорные и морские: устойчивые к коррозии монтирующих монтирующих монтирующих монтирующих монтирующих монтиров.

Тестовые ячейки и исследования и разработки: приспособления для быстрого изменений для лабораторной диагностики.
