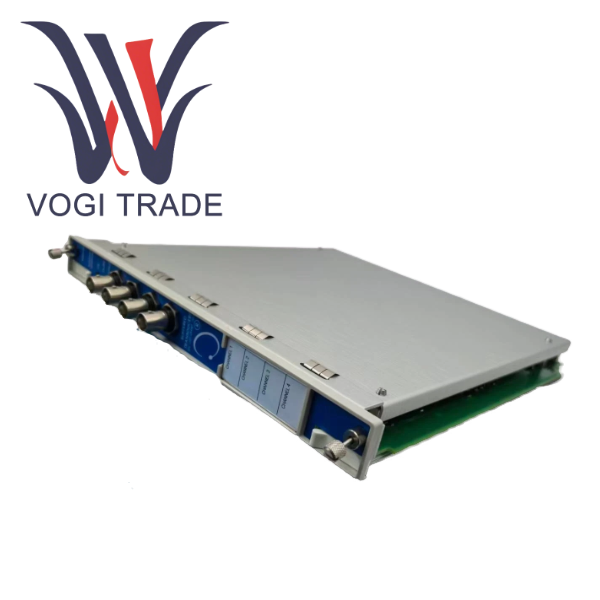

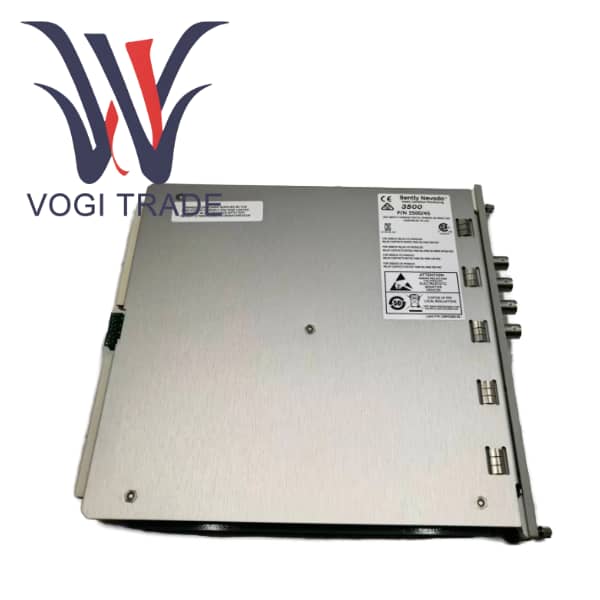

Бренд: Бентли Невада.Описание: Монитор положенияСостояние: НовоеСертификат: ОТЧЕТ О ИСПЫТАНИЯХ COO ГАРАНТИЙНОЕ ПИСЬМОГарантия: 1 годКол-во инвентаря: 5Срок оплаты: Т/ТПорт доставки: СямэньBally Nevada 176449-04 — это монитор положения, датчик и трансформатор, в основном используемый для мониторинга механического состояния и предоставления операторам важной информации о машине.
| Производство |
Бентли Невада |
| Номер модели |
3500/45 |
| Номер заказа |
176449-04 |
| Каталог |
3500 |
| Страна происхождения |
США |
| КОД ТН ВЭД |
9027899090 |
| Измерение |
16*16*12 см |
| Размер упаковки |
18*18*14 см |
| Масса |
0,6 кг |
Технические параметры
Тип продукта Монитор положения 3500/45
Номер детали PN 176449-04
Физические размеры 241,3 мм в высоту x 24,4 мм в ширину x 241,8 мм в глубину (9,50 x 0,96 x 9,52 дюйма)
Вес 0,91 кг / 2,0 фунта
Входные каналы 4 канала, поддерживающие Proximitor®, RPT, DC LVDT, AC LVDT, TMR.
Типичное энергопотребление 8,5 Вт.

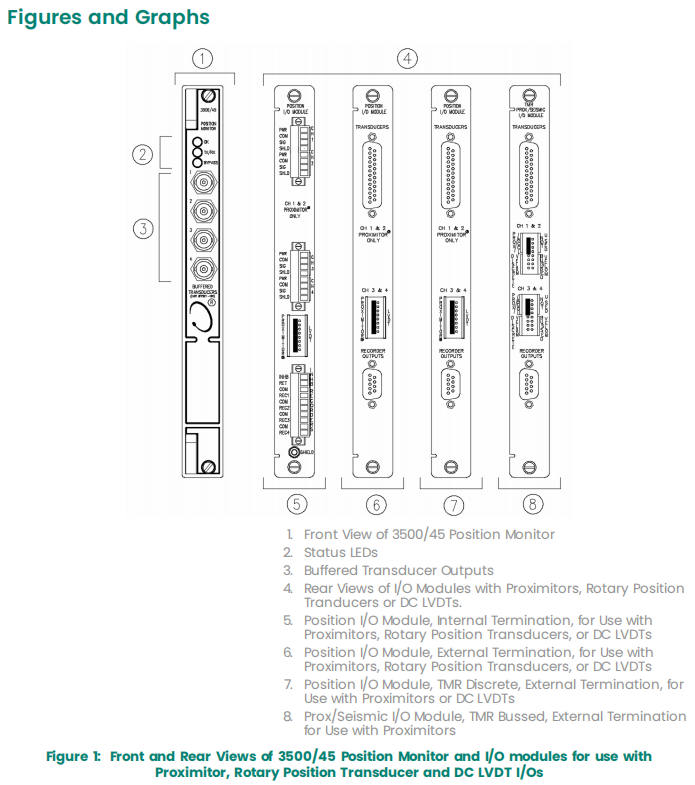

Светодиод на передней панели
Светодиодный индикатор OK Показывает, что модуль работает нормально.
Светодиод TX/RX Указывает, что модуль нормально взаимодействует с другими модулями в стойке 3500.
Индикатор обхода Указывает, что модуль находится в режиме обхода.
Выход
Буферизация исходного выходного сигнала Один коаксиальный разъем на передней панели для каждого канала
Аналоговый выход 4–20 мА Один канал на канал, нагрузочная способность 0–600 Ом, диапазон соответствия напряжению от 0 до +12 В постоянного тока.
Производительность измерения
Точность Типичное значение ±0,33 % полной шкалы, максимальное значение ±1 % полной шкалы.
Частотная характеристика Прямой фильтр - 3 дБ при 1,2 Гц; Зазор фильтра-3 дБ на частоте 0,41 Гц. Эта характеристика фильтрации нижних частот позволяет ему фокусироваться на медленно меняющихся или статических сигналах положения, эффективно фильтруя высокочастотный вибрационный шум.
Питание датчика
Proximitor/RPT -24 В постоянного тока
LVDT постоянного тока +15 В постоянного тока
LVDT переменного тока 2,3 В (среднеквадратичное значение), 3 400 Гц, синусоидальная волна
Поворотный потенциометр -12,38 В постоянного тока
Рабочая температура от -30°C до +65°C.
Сертификация опасной зоны CSA/NRTL/C Класс I, Раздел 2, Группы A, B, C, D T4.
Сравнение похожих продуктов
| Измерение сравнения |
3500/45 |
3500/42М |
Специальный передатчик LVDT |
| Основное позиционирование |
Профессиональный мониторинг положения/перемещения |
Многофункциональный мониторинг вибрации/перемещения |
Преобразование сигнала одного датчика |
| Основные преимущества |
Высочайшая точность, самая полная поддержка датчиков и самый профессиональный алгоритм. |
гибкий в работе и может учитывать вибрацию |
Самая низкая стоимость и простой монтаж. |
| Фокус измерения |
Статическое/квазистатическое смещение (уровень мкм) |
Динамическая вибрация + смещение |
Только сигналы LVDT |
| Системная интеграция |
Глубокая интеграция в экосистему 3500/S1. |
Глубокая интеграция в экосистему 3500/S1. |
Независимое устройство, требует дополнительной интеграции |
| Применимые сценарии |
Мониторинг основных параметров положения крупных ключевых узлов |
Ситуации, когда вибрацию и смещение необходимо контролировать одновременно |
Простое измерение смещения, которое не является критическим и имеет ограниченный бюджет. |
Преимуществоs
Благодаря лучшей в отрасли точности и стабильности, типичной точности ±0,33% и фильтру, оптимизированному для низких частот, он стал золотым стандартом для мониторинга положения крупных вращающихся машин. Долгосрочная стабильность 176449-04 обеспечивает достоверность данных о тенденциях и служит основой для термодинамического анализа и прогнозирования срока службы.
Непревзойденная совместимость датчиков. Один модуль решает проблемы подключения всех датчиков перемещения, значительно упрощая управление запасными частями и проектирование системы. Инженерам не нужно готовить разное оборудование для мониторинга для разных типов датчиков.
Являясь частью системы 3500, ее данные, сигналы тревоги и информация о состоянии полностью интегрированы в экосистему программного обеспечения Системы 1, обеспечивая бесперебойный поток данных с объекта в диспетчерскую.
Встроенное расширение дифференциального наклона и профессиональная поддержка сложных приложений со стороны алгоритма CIDE решили мировые проблемы мониторинга больших паровых турбин, которые несравнимы с модулями общего назначения.
Разочарованиепреимущество
По сравнению с 3500/42М, 176449-04 имеет одну функцию и не может измерять вибрацию. На корпусе подшипника, который должен одновременно контролировать как вибрацию, так и смещение, может потребоваться одновременная установка 3500/42M и 3500/45, что увеличивает стоимость и сложность.
Поскольку это узкоспециализированный модуль, его стоимость относительно высока, а цена за единицу намного выше, чем у модулей ввода-вывода общего назначения или простых передатчиков LVDT.
Он имеет сильную зависимость от модулей ввода-вывода. 176449-04 является всего лишь основным процессором и должен быть сопряжен с правильным модулем ввода-вывода для достижения конкретных методов ввода и подключения датчика. Неправильный выбор может привести к отсутствию функций.
Заблокирован в экосистеме Системы 1. Полную ценность можно полностью отразить только в пакете программного обеспечения System 1 от Bally Nevada.
