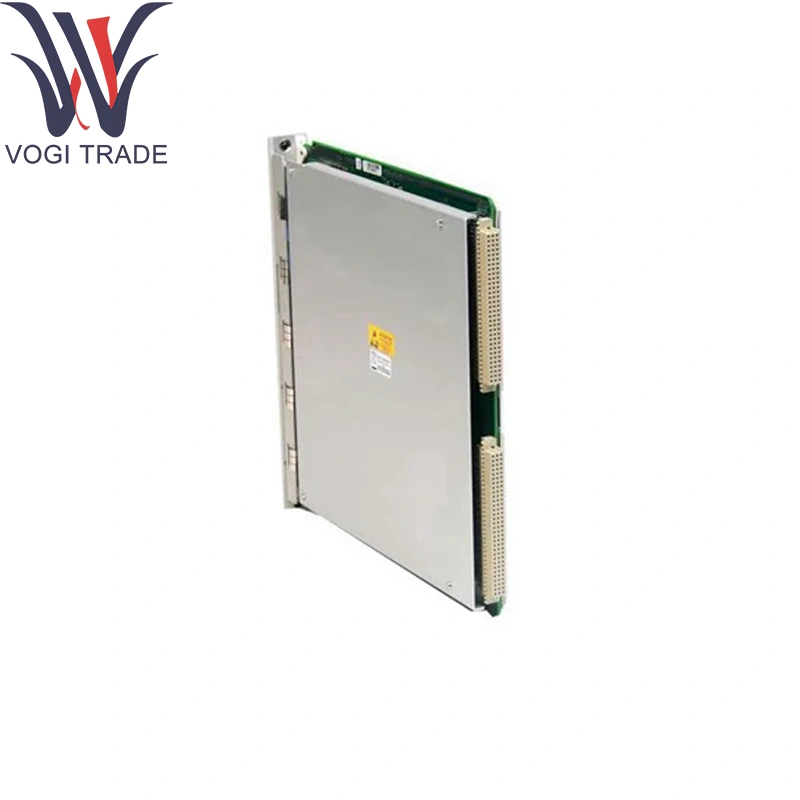

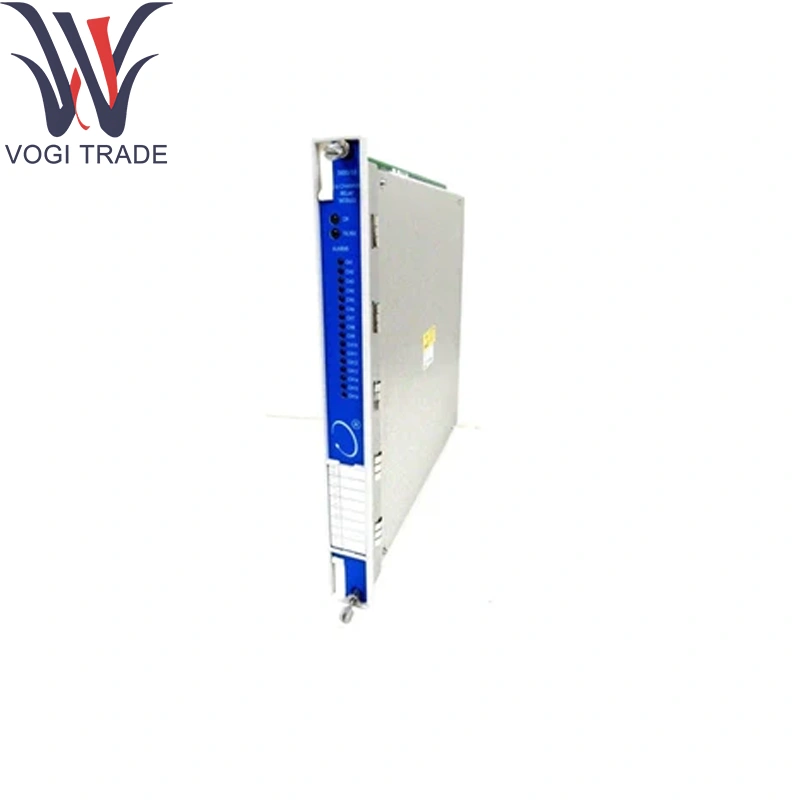

Блинт Невада 149986-02

Заказ информации

3500 4-канальный реле модуль

3500/32 -AA -BB

A: выходной модуль

01 4-канальный выходной модуль реле реле

B: вариант утверждения агентства

00 Нет

01 CSA/NRTL/C (класс I, Div 2)

02 Atex/IECEX/CSA (класс I, зона 2)

Сохранил

149986-02 запасной 4-канальный модуль управления реле модуля

125720-01 запасной 4-канальный выходной модуль реле (доступен только для ремонта)

125720-02 запасной 4-канальный выходной модуль реле для систем опасной зоны и функциональных систем безопасности

Технические параметры

Каналы ретрансляции: 4 × Formc (SPDT) контакты в Bupny Nevada 149986-02

Контактные рейтинги:

5a @ 250Vac (резистивный)

5a @ 30 В постоянного тока (резистивный)

Метод привода: привод сплошной катушки с обратной платой-не требуется внешнее снабжение

Время работы/выпуска: ≤10 мс от команды к изменению контакта

Диэлектрик выдержан: 1 кВ между катушкой/контактами и по каналам для Blinply Nevada 149986-02

Индикаторы: светодиода передней панели на канал, указывающий на напряжение под напряжением.

Интерфейс: двойные 50-контактные разъемы к 3500 цифровой шине

Потребляемая мощность: 24 В постоянного тока через обратную плату, ≤3W

Относящийся к окружающей среде:

Работая температура: от 0 ° C до +70 ° C

Температура хранения: от -40 ° C до +85 ° C

Влажность: до 95%RH, не конденсирование

Функция продуктаn

Дискретный выходной переключение: заряжает внешние схемы через Bentny Nevada 149986-02 в ответ на команды защиты.

Высокая целостность: быстрое, надежное действие реле с самодиагностикой для разломов катушки/контакта.

Компактная реализация: объединяет четыре ретрансляционных выхода в одном слоте ¼-rack.

Гибкая проводка: винтовой блок для полевых соединений.

Области применения

Защита от турбины и компрессора: соленоиды поездки с Bupny Nevada 149986-02 во время событий отключения.

Генератор и моторные панели: активация реле выключателя-открытия и сознания.

Блок блокировки процесса: интеграция аварийных сигналов в системы безопасности.

OEM Skid Packages: Предоставление отдельных выходов на панелях с использованием Bumpny Nevada 149986-02.

Модернизация проектов: добавление емкости ретрансляции к существующим стойкам через Bentny Nevada 149986-02.
