Бентли Невада 146031-01 190093-01

Особенности продукта

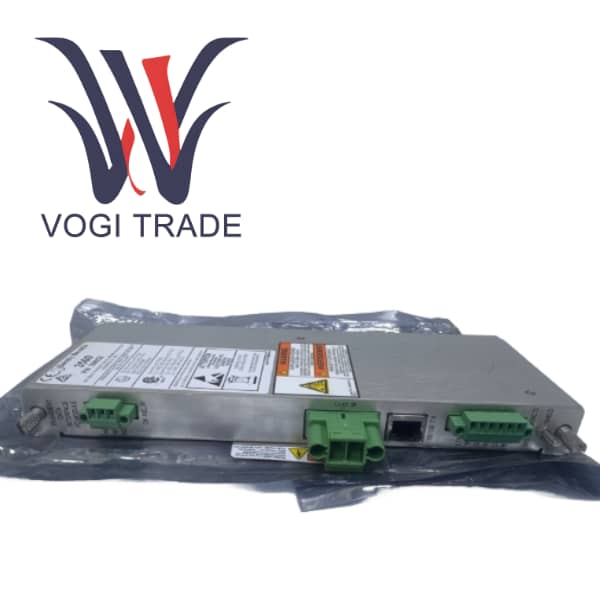

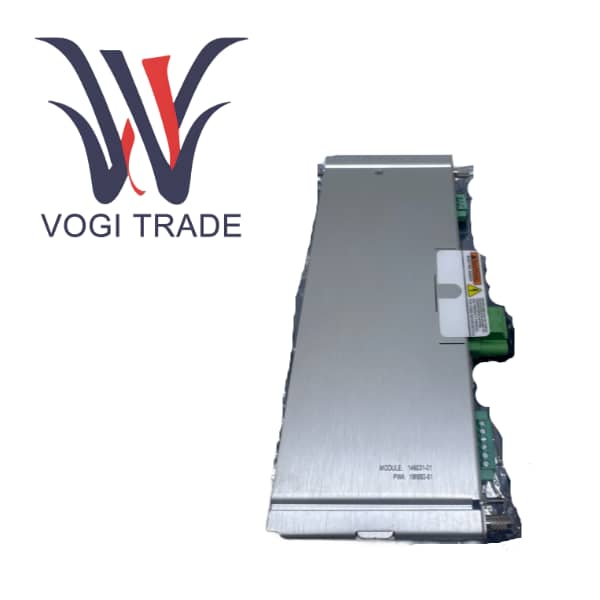

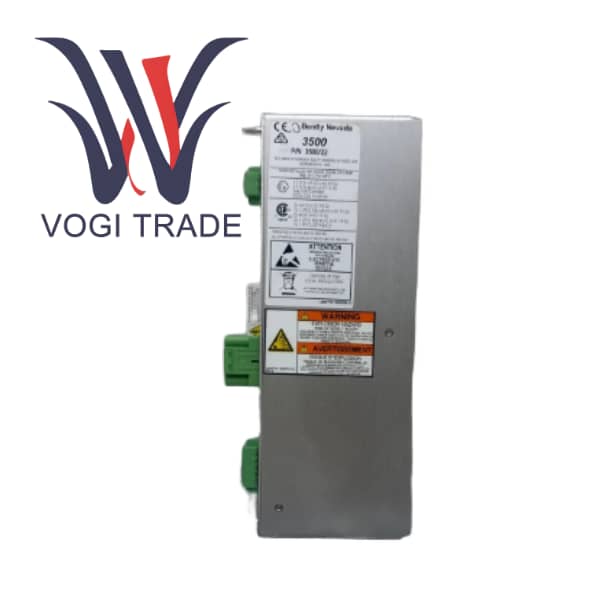

Bally Nevada 146031-01 PWA190093-01 — это модуль ввода-вывода Ethernet 10Base-T/100Base-TX, специально разработанный для систем 3500/22M Transient Data Interface (TDI) в качестве критического коммуникационного интерфейса. Этот модуль поддерживает плавную интеграцию механической стойки мониторинга Bally Nevada 3500 с системами более высокого уровня (такими как программное обеспечение GE System 1®) через стандартный Ethernet. Как физический уровень и уровень канала передачи данных, он может передавать важные данные о механическом состоянии (включая установившиеся значения, переходные сигналы и информацию о сигналах тревоги) из системы мониторинга на платформу управления активами для анализа и диагностики в реальном времени.

Являясь основным компонентом системы 3500, этот модуль устанавливается в задний слот во всю высоту, предназначенный для стойки, и имеет решающее значение для любой установки, требующей сбора данных по сети и удаленной настройки.

Технические характеристики и параметры

Стандарты связи       10Base-T и 100Base-TX Ethernet, соответствующие IEEE 802.3.

Скорость передачи данных                             10 Мбит/с и 100 Мбит/с, автоматическое определение и автоматическое согласование

Поддерживаемые протоколы                Хост-протокол BN (для связи с программным обеспечением конфигурации, сбора данных и отображения 3500)

                                             Протокол BN TDI (для связи с программным обеспечением GE System 1®)

Физическое подключение                 Разъем                Один порт RJ-45

                                             Тип кабеля               Стандартный экранированный Ethernet-кабель категории 5

                                             Максимальная длина кабеля     100 метров (328 футов)

Индикаторы состояния (светодиоды)           Встроены в переднюю панель основного модуля TDI (OK, TX/RX, CONFIG OK, TM).

Ограничения по окружающей среде                Рабочая температура      от -30 °C до +65 °C (от -22 °F до +149 °F)

                                             Температура хранения          от -40 °C до +85 °C (от -40 °F до +185 °F)

                                             Влажность                           95 % без конденсации

Физические размеры                Высота x Ширина x Глубина        241,3 x 24,4 x 99,1 мм (9,50 x 0,96 x 3,90 дюйма)

                                             Вес                              0,20 кг (0,44 фунта)

                                             Место в стойке                        Требуется 1 задний слот полной высоты.

                                             Сертификаты для опасных зон Доступны при соответствующей конфигурации стойки (например, CSA/NRTL для класса I, раздел 2; ATEX/IECEx для зоны 2).

Особенности продукта

Двухскоростной интерфейс Ethernet обеспечивает гибкое подключение к традиционной сетевой инфраструктуре со скоростью 10 Мбит/с и современной сетевой инфраструктуре со скоростью 100 Мбит/с, а также поддерживает автоматическое согласование скорости и дуплексный режим.

Прочная и долговечная промышленная конструкция специально разработана для надежной работы в суровых промышленных условиях, имеет широкий диапазон рабочих температур и соответствует промышленным стандартам электромагнитной совместимости, устойчивости и радиации EN 61000-6-2, EN 61000-6-4.

Бесшовная системная интеграция, поддерживающая двустороннюю связь, может использоваться для настройки (с использованием хост-протокола BN) и непрерывного сбора данных (с использованием протокола BN TDI), гарантируя полную интеграцию 3500 стоек в заводскую сеть мониторинга.

Поддержка комплексных типов данных облегчает передачу всех ключевых данных, собранных TDI, включая:

Статические значения, такие как общая вибрация и температура

Синхронные и асинхронные динамические сигналы

Инициирование/скольжение переходных данных

Данные тревог и событий

Для упрощенной прокладки кабелей используются универсальные разъемы RJ-45 и стандартные кабели CAT5e. По сравнению со специализированными кабельными системами это упрощает установку, управление запасными частями и устранение неполадок.
