Бентли Невада 140734-02

Обзор продукта

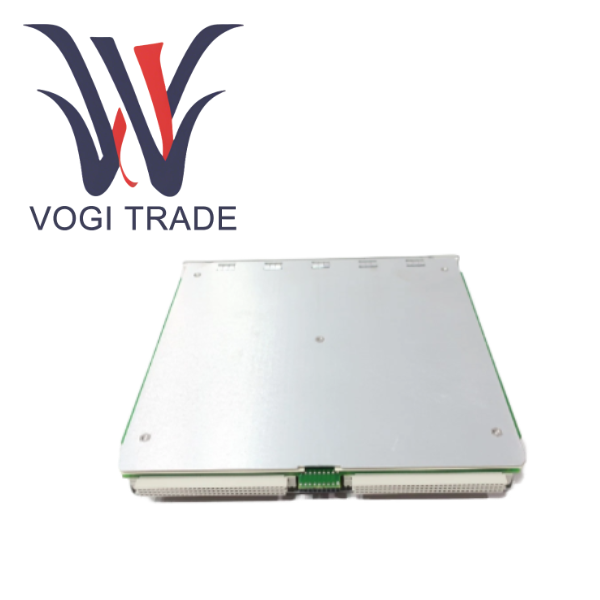

140734-02 Высокопроизводительный четырехканальный модуль мониторинга вибрации Proximitor, выпущенный компанией Bally Nevada, дочерней компанией Baker Hughes. Являясь одним из основных компонентов системы мониторинга состояния и механической защиты 3500, 3500/42M специально разработан для комплексного мониторинга вибрации, смещения и положения критически важных вращающихся и возвратно-поступательных механизмов.

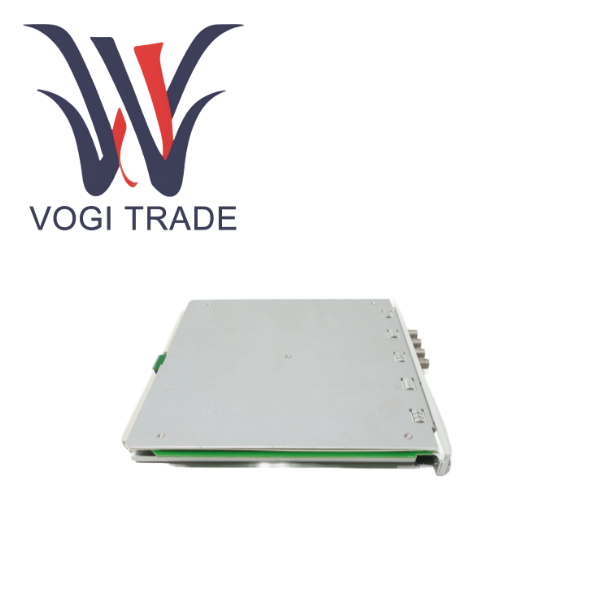

3500/42M имеет конструкцию с одинарным слотом шириной 1/4 и может быть непосредственно вставлен в стандартную стойку 3500. Наиболее выдающейся особенностью является высокая степень гибкости и многофункциональности. Запрограммированная с помощью прилагаемого программного обеспечения для настройки стойки 3500, каждая пара каналов может быть независимо настроена для выполнения любой из девяти различных функций измерения. Включая радиальную вибрацию, осевое смещение, дифференциальное расширение, эксцентриситет, REBAM, ускорение, скорость, абсолютную осевую вибрацию и круговую зону приемки. Эта многофункциональная конструкция в одной машине позволяет 140734-02 адаптироваться к широкому спектру сценариев применения: от простых насосов и вентиляторов до сложных паротурбинных генераторных установок и компрессоров. Что делает 3500/42M идеальным выбором для комплексной механической защиты и мониторинга состояния.

Функциональные особенности продукта

Многофункциональные и программируемые пары каналов.

Основное нововведение 140734-02 заключается в том, что четыре канала модуля разделены на две пары. Каждую пару можно независимо и одновременно настроить для выполнения различных измерительных задач. Например, каналы 1 и 2 можно настроить для мониторинга радиальной вибрации, а каналы 3 и 4 можно одновременно настроить для контроля осевого смещения. Такая конструкция значительно повышает коэффициент использования и гибкость применения отдельных модулей.

Обширная библиотека измерений поддерживает 9 типов измерений, охватывающих практически все ключевые механические параметры вращающихся машин.

Типы смещения включают радиальную вибрацию, осевое положение, дифференциальное расширение и эксцентриситет.

Категория скорости делится на скорость и ускорение.

Расширенная диагностика REBAM, круговая приемочная зона.

Абсолютная вибрация вала составного типа.

Богатый вывод статических значений и точная сигнализация

Помимо простого среднеквадратического значения, для каждого типа измерения модуль 3500/42M не только рассчитывает общее среднеквадратичное значение, но также выводит серию статических значений. Например, в режиме радиальной вибрации 140734-02 будет выдавать прямую, зазор, амплитуду 1X, задержку фазы 1X, амплитуду 2X, амплитуду Smax и т. д. Эти обширные данные предоставляют ключевые подсказки для углубленной диагностики неисправностей.

Двухуровневая программируемая система сигнализации предлагает два уровня аппаратных релейных сигналов тревоги: «Тревога» и «Опасность». Порог срабатывания и временная задержка срабатывания сигнализации могут быть точно установлены с помощью программного обеспечения, что эффективно предотвращает ложное срабатывание, вызванное мгновенными помехами, и обеспечивает своевременные действия в действительно опасных условиях работы.

Широкие возможности системной интеграции и диагностики.

Стандартный выход 4–20 мА позволяет выводить основные значения измерений каждого канала на РСУ/ПЛК через сигнал 4–20 мА, обеспечивая централизованный мониторинг.

Буферный выход на передней панели обеспечивает высококачественные необработанные сигналы датчиков, что позволяет инженерам на месте проводить детальный анализ спектра и формы сигналов с помощью портативных устройств сбора данных.

Три светодиода на передней панели 140734-02 предоставляют обслуживающему персоналу интуитивно понятную информацию о состоянии работоспособности, состоянии связи и режиме работы модулей.

Применимый отраслевой охват

3500/42М 140734-02 применим во всех областях тяжелой промышленности со сложным и ответственным вращающимся оборудованием.

В области энергетики и энергетики мы обеспечиваем комплексный мониторинг паровых турбин, газовых турбин и генераторов, включая радиальную/осевую вибрацию, износ упорных подшипников, тепловое расширение, большой изгиб валов и состояние подшипников.

Мониторинг состояния крупных центробежных/осевых компрессоров и мешалок реакторов в нефтехимической промышленности, особенно раннее предупреждение неисправностей подшипников качения, имеет жизненно важное значение.

Любое ключевое оборудование в металлургической, горнодобывающей, бумажной, цементной и других отраслях промышленности, требующее высокоточного и многофункционального контроля вибрации и смещения.
