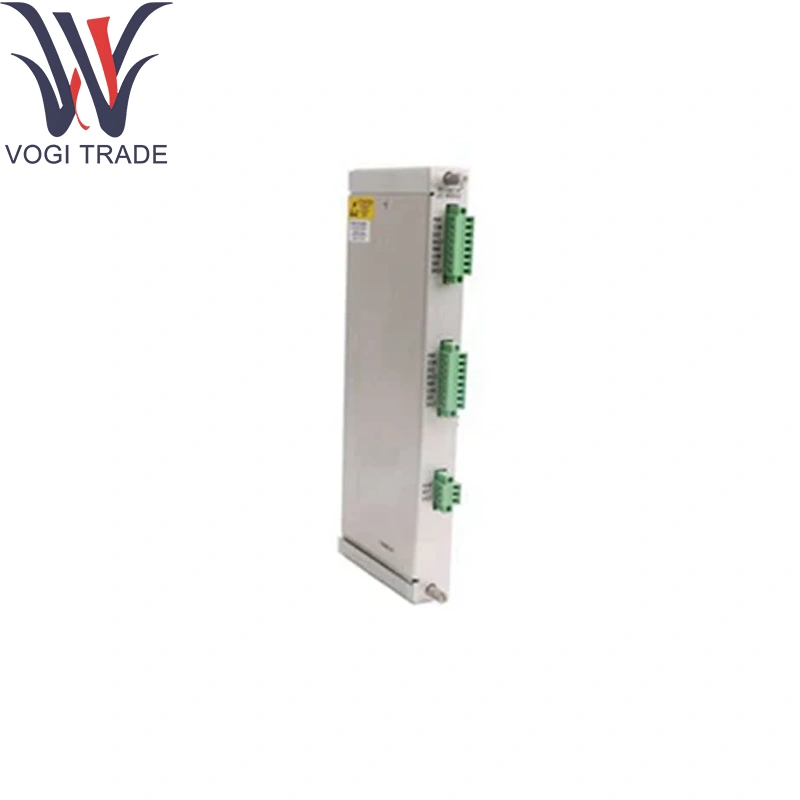

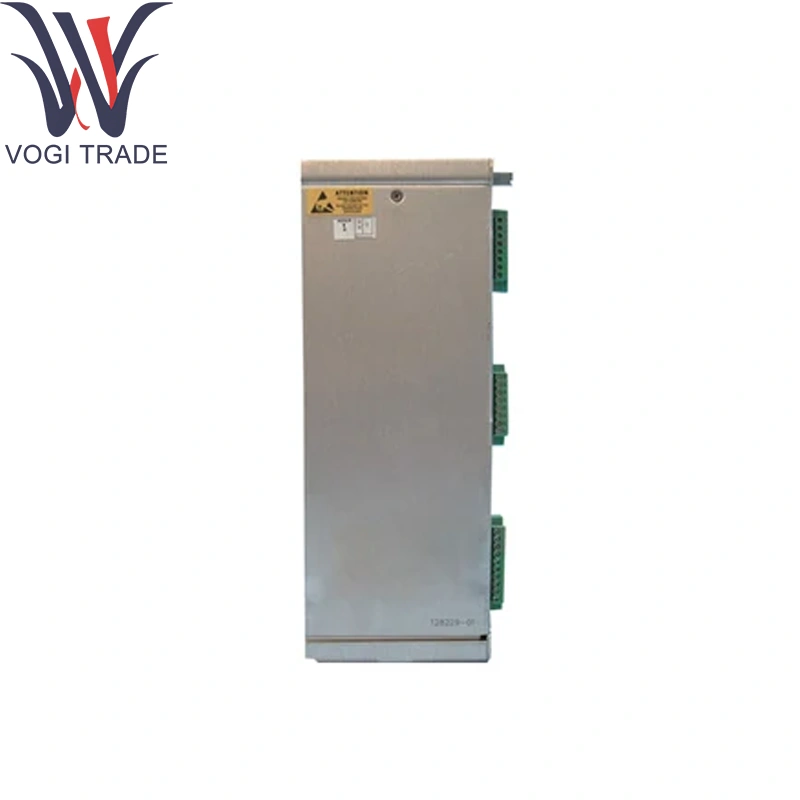

Блинт Невада 133819-02

Заказ информации

Для получения подробного листинга разрешений на конкретные страны и специфические для продукта см. В соответствии с разрешением справочного руководства (108M1756), доступные на blyny.com.

Выходы регистратора

3500/61-AA-BB

A: Тип модуля ввода/вывода

0 1 RTD/TC Неизолированные модуль ввода/вывода внутренние терминации

0 2 RTD/TC Неизолированные модуль ввода/вывода Внешние терминации

0 3 TC Изолированные модуль ввода/вывода внутренние терминации

0 4 TC Изолированные модуль ввода/вывода Внешние терминации

0 5 RTD/TC Неизолированный модуль ввода-вывода с внутренними барьерами

B: Вариант утверждения агентства

0 0 Нет

0 1 CSA/NRTL/C (класс 1, Div 2)

0 2 atex/ iecex/ csa (класс 1, зона 2)

Технические параметры

Каналы: 6 входов, индивидуально поля, зафигулируемые для Bumply Nevada 133819-02 как:

RTD: 4-проводя (PT100/PT1000) с 1MA возбуждения

TC: изолированная склада (Typese/j/K/T) с бортовой компенсацией холодного соединения

Диапазон RTD и точность: от -200 ° C до +850 ° C, ± 0,1 ° C

Диапазон и точность термопары: от -250 ° C до +1372 ° C (зависит от типов), ± 0,25 ° C (или ± 0,1% пролета)

Разрешение: 16-битное преобразование A/D (0,1 ° C Шаги)

Скорость выборки: 2Samples/Sec на канал (одновременный)

Выходы рекордера: 6 Изолированных выходов 0–10 В (до 10 мА) для регистраторов внешних диаграмм

Логика тревоги: сравнивает каждый канал с программируемыми высокими/низкими пределами; Флаг тревоги на цифровой шине и через фронтальные светодиоды

Защита ввода: переосмысление зажима до ± 35 В; Обратно-полярная безопасность

Изоляция: канал к хассису: 1 кВ в Блинт-Неваде 133819-02

Мощность: 24 В постоянного тока через заднюю плату; ≤5w

Окружающая среда: 0 ° C - 70 ° C; –40 ° C - 85 ° C; до 95%RH не конденсирование

Функция продукта

Кондиционирование сигнала: возбуждает и линеаризирует петли RTD/термопары через Blentny Nevada 133819-02 со встроенными точности.

Оцифровка и сравнение: преобразует аналоговые сигналы в цифровые данные и сравниваются с установленными точками.

Интерфейс регистратора: обеспечивает одновременные аналоговые выходы для каждого канала.

Диагностика: контролирует целостность и самообслуживание датчика; Отчеты об ошибках в системный интерфейс.

Области применения

Турбины и компрессорные температуры: непрерывное наблюдение с использованием Bumpny Nevada 133819-02 несущих корпусов.

Мониторинг процесса-жидкости: отслеживание температуры входа/выходов в теплообменниках.

Коробка передач и уплотнения: картирование многоточечной температуры с Bumpny Nevada 133819-02 для здоровья коробки передач.

Панели опасных районов: установка Zone2/Div2, требующая встроенной изоляции.

Интеграция регистратора диаграммы: средства, нуждающиеся в жестких журналах с Bupny Nevada 133819-02.
