Заказ информации

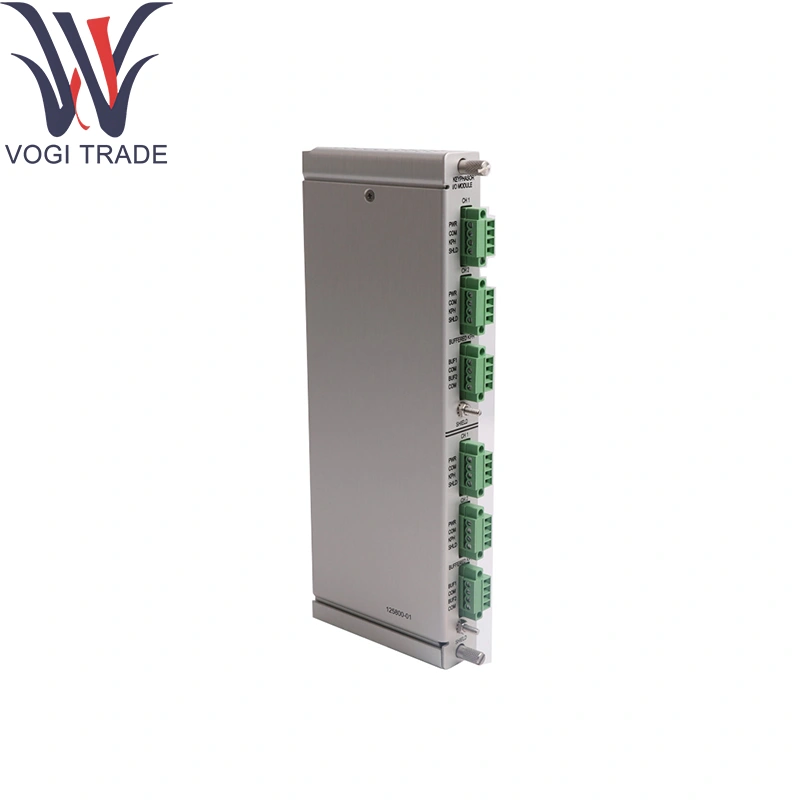

Улучшенный модуль KeyPhasor

3500/25-AA-BB-CC

A: Количество каналов

01 одноканальная двухканальная карта KeyPhosor (заказ на 2 канала)

02 Две полуканальные 2-канальные карты Keyphasor (заказ на 4 канала)

B: тип модуля ввода/вывода

01 модуль ввода/вывода с внутренними терминациями

02 Модуль ввода/вывода с внешними терминациями

03 Внутренний барьер ввода/вывод с внутренними терминациями

04 Изолированный модуль ввода/вывода с внутренними терминациями (предназначенный для использования с магнитными пикапами)

05 Изолированный модуль ввода/вывода с внешними терминациями (предназначенный для использования с магнитными пикапами)

C: вариант утверждения агентства

00 не требуется 01 Cnrtlus (класс 1, Div 2)

02 atex/iecex/csa (зона 1 класса 1)

Технические параметры

Каналы:

2 × Перевопроводные (вихревые) скорость (0–50 В.П.-P)

2 × TTL/CMOS KeyPhasor или Encoder-Index

Внутренние терминации:

Резисторы для преобразования зонда 1 кОм

Потягивание 100 Ом для каналов TTL/CMOS

Диапазон скорости:

От 0,1 Гц до 20 кГц (зонд); Кодер до 50 кГц

Кондиционирование сигнала:

Автоматическая компенсация запланированного зонда

Переосмысление зажим до ± 35 В

Защита от обратной полярности

Разрешение и время:

1 млекс времени для каждого индексного импульса с Bumpny Nevada 136180-01

Изоляция:

≥1 кВ

Вывод данных:

Цифровые слова с промежуткой времени более 3500

Потребление мощности:

24 В постоянного тока через заднюю плату, ≤4W

Относящийся к окружающей среде:

Работая температура: от 0 ° C до +70 ° C

Температура хранения: от -40 ° C до +85 ° C

Влажность: ≤95%RH, не конденсирование

Функция продукта

Скорость и обнаружение фазы:

Условия вихревых зондов для вычисления оборотов в режиме реального времени с использованием Blenty Nevada 136180-01.

Кейффирное время:

Обнаружает маркеры один на рев или импульсы энкодера-индекса с точностью микросекунды.

Защита от превышения скорости:

Поправовает передача данных в логику аппаратного отключения через системный интерфейс.

Синхронизация и фазирование:

Поставляет точную информацию о углу вала для параллельных операций и соответствия фазора.

Интегрированные терминации:

Встроенные резисторы устраняют внешнее оборудование для завершения.

Области применения

Турбинная переход и проверка синхронизации:

Генераторы и турбины, требующие быстрого поездки и выравнивания фазора.

Компрессор управление всплеском: управление всплеском:

Обратная связь скорости в режиме реального времени от Bumply Nevada 136180-01 для алгоритмов контроля устойчивости.

Двигатели морского и турбоссафта:

Высокое время в условиях требования.

OEM Skid Packages:

Компактные модули в упакованном оборудовании нуждаются в минимальной проводке.

Последовательность регистрации:

Захват событий с временем для диагностики с использованием Bentny Nevada 136180-01.
