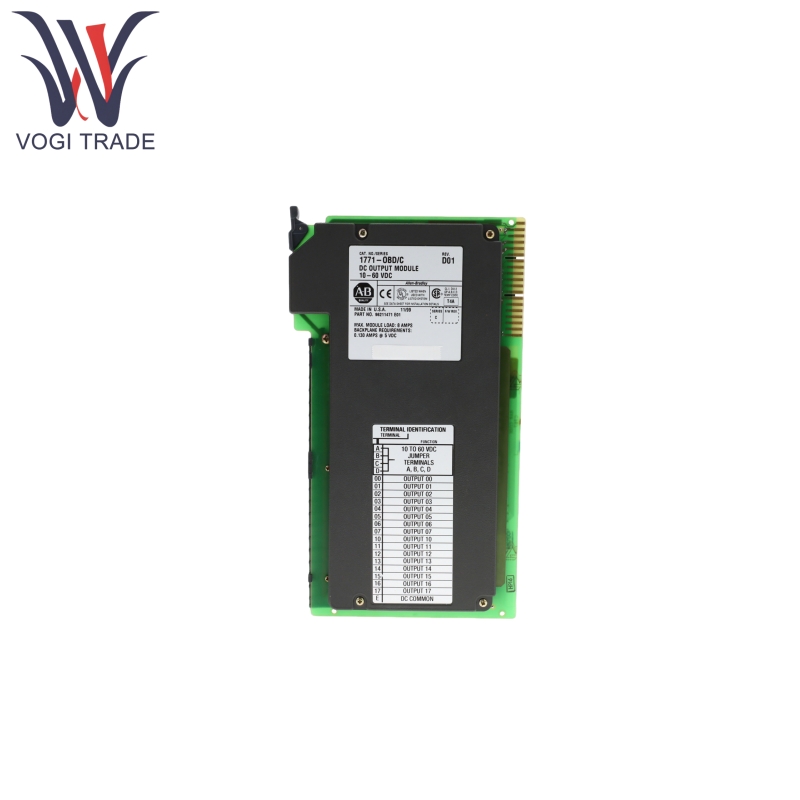

Аллен Брэдли 1771-ОБД

Особенности продукта

Allen Bradley 1771-OBD предоставляет 16 неизолированных выходных каналов, которые поддерживают конфигурацию тока тока (устройство вывода рисует ток из модуля).

Зеленый индикатор «Active Module» загорается при включенном модуле, а процессор находится в режиме запуска и выключает, когда процессор сбрасывает выход. Красный индикатор «раздутый предохранитель» загорается, когда встроенный предохранитель в модуле.

Аллен Брэдли 1771-ОБД имеет 16 красных индикаторов «выходного состояния», отображая состояние транзистора инструкций процессора (независимо от фактического напряжения на выходных терминалах).

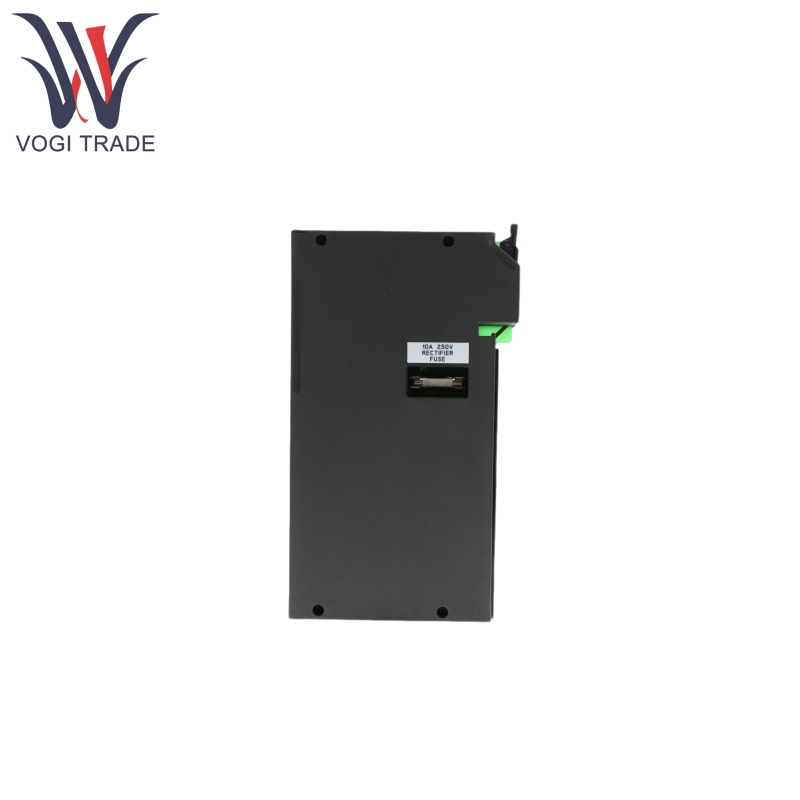

Allen Bradley 1771-OBD оснащен предохранителем выпрямителя 10A/250 В (Littelfuse 322010), который обеспечивает защиту модуля в случае выходной перегрузки (превышающей 10А) или короткого замыкания (не защищает отдельные выходные транзисторы).

Аллен Брэдли 1771-ОБД устойчив к статическому разряду и соответствует стандарту IEC 61000-4-2, поддерживая косвенные контактные разряды 4 кВ. Это электромагнитная совместимость (EMC), соответствующая группе CISPR 11, класс A (требует подходящего корпуса) и подходит для промышленных сред с электромагнитными помехами.

Аллен Брэдли 1771-ОБД может быть подключен с использованием полевых терминалов проводки (например, 1771-WH) и поддерживает модуль горячего падения (требует операции выключения питания).

Принцип работы продукта

Аллен Брэдли 1771-ОБД должен быть установлен в шасси ввода/вывода серии 1771 (за исключением самого левого слота, который зарезервирован для процессора или адаптера) и правильно вставлен с использованием конфигурации ключа (между 10-12 и 22-24).

Полевые устройства подключены через подводную пробку 1771-WH (или слитый 1771-WHF/1771-WHFB). Обратите внимание, что полярность мощности постоянного тока (обратное соединение или соединение переменного тока повредит модуль), и все клеммы подключения DC (A-D) должны быть закрыты для предотвращения перегрузки.

Аллен Брэдли 1771-OBD получает инструкции по процессору через заднюю плату шасси, чтобы управлять состоянием включения/выключения 16 выходных каналов. Светодиодные индикаторные огни обеспечивают обратную связь в режиме реального времени по состоянию инструкции. Предохранитель будет дуть, когда общий выходной ток превышает 10A, мощность должна быть отключена перед заменой.

Параметр продукта

Следующая деталь для Allen Bradley 1771-OBD DC Output Module.

Количество выходов: 16 неизолированных выходов

Пользовательский напряжение питания: 10-60 В.

Текущий рейтинг:

Резитивная нагрузка: 2a на выход, общий ток модуля ≤8a

Пилотная нагрузка на служение: 0,2А на выход

Максимальный ток перенапряжения: 4А на выход в течение 10 мс, повторяется каждые 2 с, 25a на вывод в течение 10 мс, повторяется каждые 2 с.

Минимальный ток нагрузки: 2,5 мА

Падение напряжения в штате (при номинальном токе): ≤1,5 В.

Вне государственного тока утечки: ≤0,5 мА

Задержка сигнала: на ≤0,1 мс, на ≤0,2 мс.

Бэк -планев питания: 5 В постоянного тока, максимум 400 мА (должен быть включен в расчет общего энергопотребления шасси)

Напряжение выделения: 60 В постоянного тока (непрерывное), 1000 В переменного тока (1-минутный тест, ввод-вывод к системе)

Размер провода проводника: 0,34-2,5 мм² (22-14 AWG) Твердый или проличный медный провод, изоляция макс. 1,2 мм

Полевой проводной рука

Ключи: Ключи разъема Backplane от 10 до 12 лет и между 22 и 24

Рабочая температура: 0-60 ° C (32-140 ° F)

Температура хранения: -40-85 ° C (-40-185 ° F)

Относительная влажность: 5-95% не конденсификации

Вибрация: 2G при 10-500 Гц (IEC 60068-2-6)

Шок (эксплуатация / не операция): 30 г / 50 г (IEC 60068-2-27)
