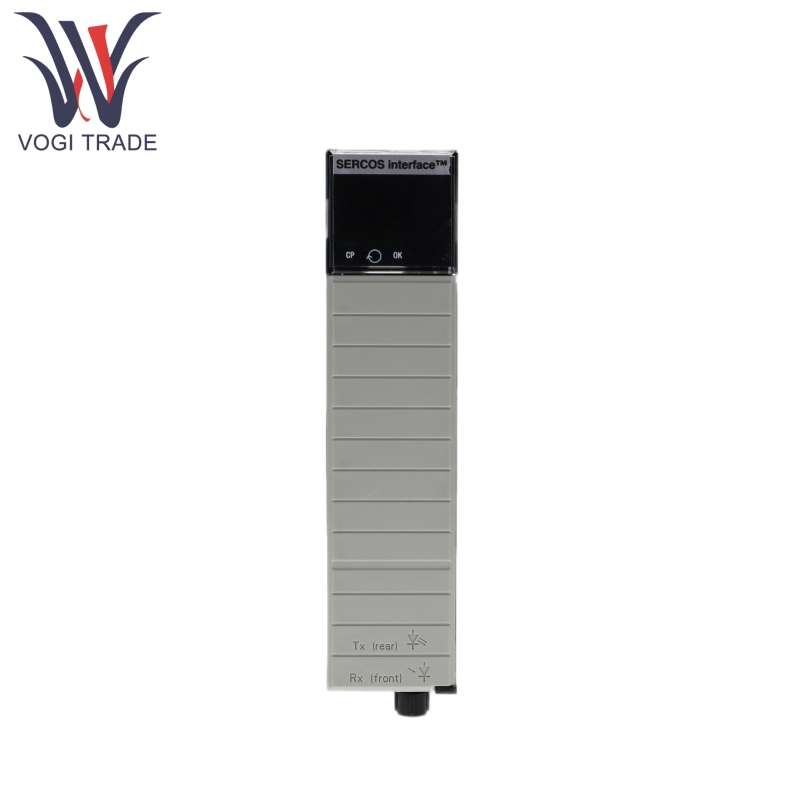

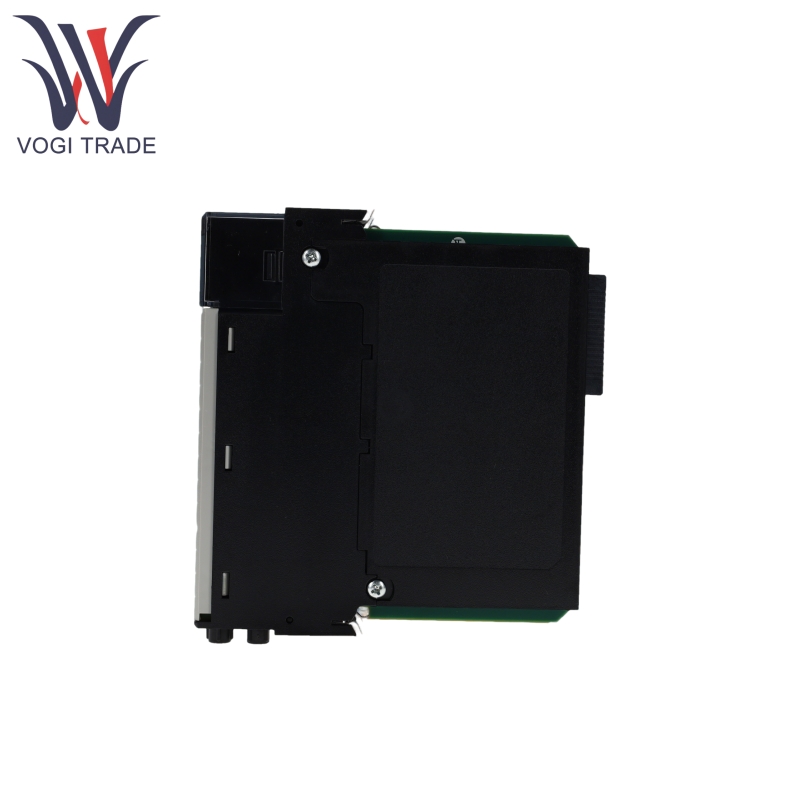

Аллен Брэдли 1756-M08SE

Особенности продукта

Allen Bradley 1756-M08SE подписывается на скорости передачи данных Sercos 4 или 8 мегабит в секунду, обеспечивая точную связь с низкой задержкой для отправки и получения данных между контроллером и диском, необходимым для обработки наиболее требовательных приложений управления движением в реальном времени.

Allen Bradley 1756-M08SE позволяет подключаться к оптоволоконной оптике с использованием портов TX (передача) RX (приема) и поддерживает пластиковое волокно (32 м) и стеклянное волокно (200 м), очень устойчивые к электромагнитным помехам, поэтому он используется в суровых промышленных средах.

Аллен Брэдли 1756-M08SE работает со всеми водителями Sercos, такими как Kinetix 6000 2094, 2098 Ultra 3000, 1394 Driver Sercos, 8720 MC и многое другое.

Allen Bradley 1756-M08SE совместим с обратной связью как с одним поворотом, так и с многообразием, что больше не вызывает потери позиции в случае отключения мощности и, таким образом, обеспечивает надежную работу системы.

Allen Bradley 1756-M08SE оснащен молниеносной защитой 4000 В, защитой от перерыва 1,5А, защитой от перенапряжения 600 Вт и рейтингом защиты IP30 для пыли и вертикально падающими каплями жидкости.

Принцип работы продукта

Аллен Брэдли 1756-M08SE служит мостом между контроллером Controlgix и Drives Sercos, передачи команд движения (такими как положение и скорость) от контроллера к дискам в режиме реального времени с помощью оптоволоконной оптики и обеспечения обратной связи о состоянии диска (например, ток и недостатков).

Его можно настроить с использованием программного обеспечения RSLOGIX 5000 или Studio 5000, включая создание групп движения, настройку параметров оси (например, единицы, тип позиционирования) и написание логических команд лестницы.

Протокол Sercos использует периодическую передачу кадра данных для обеспечения синхронизации и точности управления движением, что делает его подходящим для многооретных сценариев работы совместной работы.

Приложение продукта

Аллен Брэдли 1756-M08SE может использоваться в промышленной автоматизации, обработке материалов и управлении процессами.

Промышленная автоматизация:

Обработка машинного инструмента (например, фрезерные машины с ЧПУ, токарные станки): обеспечивает многоосное координацию и высокое определение позиционирования.

Контроль робота: поддерживает сложную траекторию и синхронизацию в режиме реального времени для роботизированных вооружений.

Упаковочный механизм: координирует многоосные движения, такие как передача, сортировка и упаковка для повышения эффективности производства.

Обработка материалов:

Полупроводниковое производство: обработка пластин и точное позиционирование.

Логистика и склады: AGV (автоматизированное управление транспортным средством) управление пути и сортировки.

Управление процессом:

Печать и текстильный механизм: управление натяжением и синхронизированный диск.

Линии производства продуктов питания и напитков: непрерывное управление движением для заполнения, маркировки и других процессов.
