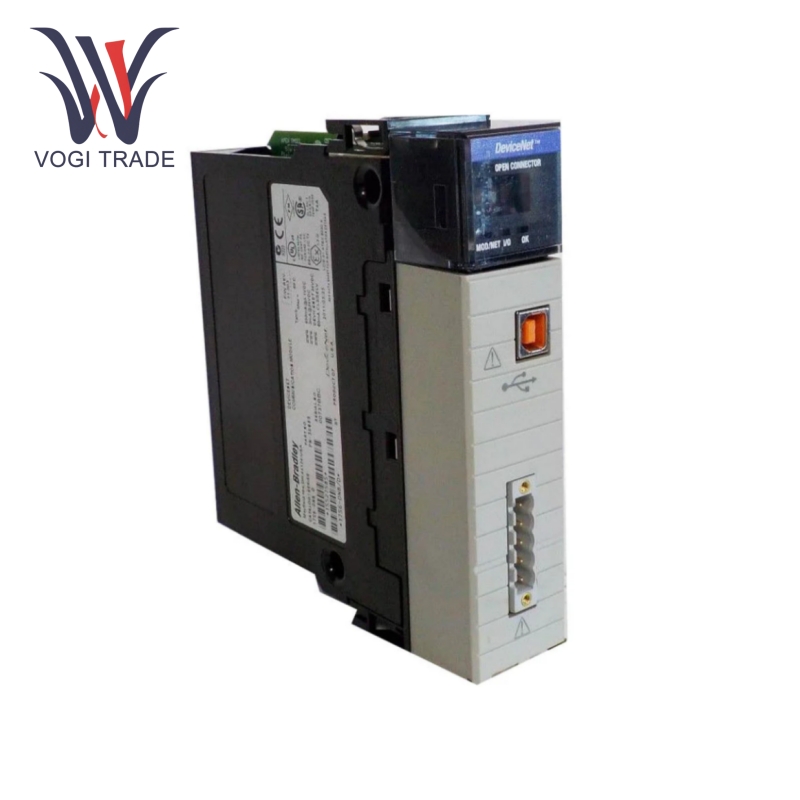

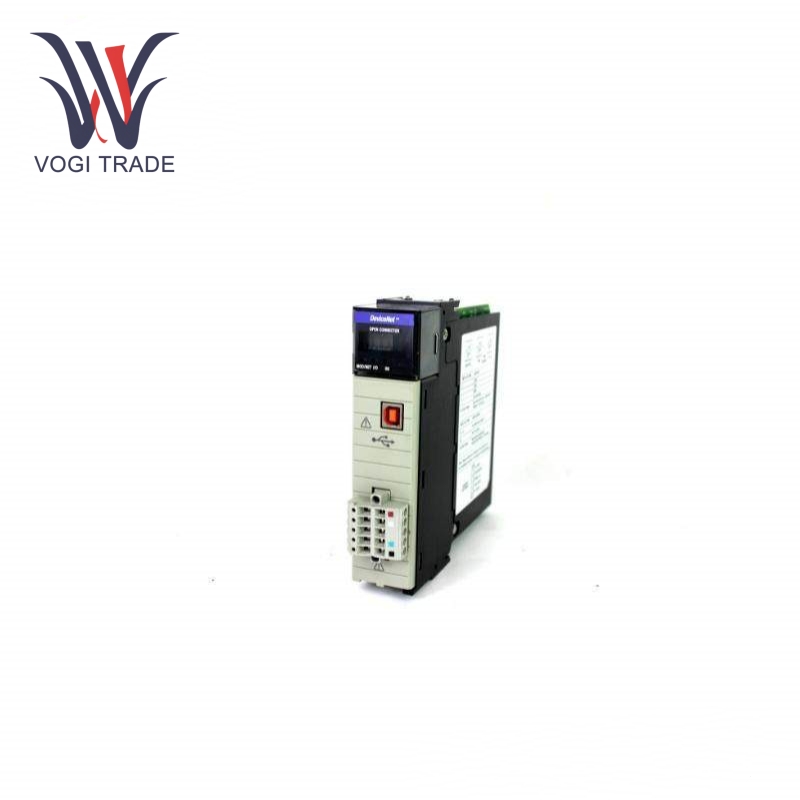

Аллен Брэдли 1756-DNB

Технические параметры

Цифровой ввод/вывод: 128 000.

Аналоговый ввод/вывод: 4000.

Ток объединительной платы: 580 мА при 5,0 В постоянного тока, 3 миллиампер при 24 В постоянного тока.

Ток сети DeviceNet: Максимум 90 миллиампер при 11–25 В постоянного тока, типично 30 миллиампер при 11–25 В постоянного тока.

Рассеяние мощности: Максимум 5,3 Вт.

Тепловое рассеяние: 19,8 БТЕ в час.

Напряжение изоляции: 30 Вольт непрерывно.

Тарифы на связь: 125 кбит/с (макс. 500 м), 250 кбит/с (макс. 250 м), 500 кбит/с (макс. 100 м).

Максимальное количество узлов: 64.Работа

Температура: от 0 до 60 градусов Цельсия (от 32 до 140 градусов по Фаренгейту).

Температура хранения: от -40 до 85 градусов Цельсия (от -40 до 185 градусов по Фаренгейту).

Относительная влажность: от 5 до 95% без конденсации.

Шок: 30 г в рабочем состоянии, 50 г в нерабочем состоянии.

Вибрация: 5 г от 10 до 150 Гц.

Время сканирования программы: 0,08 миллисекунды.

Функции Особенности

Сбор и передача данных: Allen Bradley 1756-DNB действует как мост между DeviceNet и системой ControlLogix. Сбор данных из модуля DeviceNet и доставка их в контроллер.

Гибкие режимы связи: он использует стробирование, опрос, изменение состояния и циклические сообщения для эффективного извлечения и передачи данных на каждое устройство. Allen Bradley 1756-DNB отправляет собранные данные на контроллер в качестве входных данных, а от контроллера на отдельные устройства в качестве выходных данных. Возможности диагностики и мониторинга: Allen Bradley 1756-DNB имеет легкодоступные диагностические выходы, входы диагностических таблиц и выходы, которые позволяют пользователям узнавать рабочее состояние устройств, подключенных к сети DeviceNet. Быстро диагностируйте проблемы или состояния сбоя в системе и выполняйте корректирующие действия.

Конфигурация и программирование:Allen Bradley 1756-DNB может загружать данные конфигурации в устройства DeviceNet, что позволяет пользователям настраивать, как подключенные устройства будут работать и какие настройки будут ими управлять. Модуль интегрируется с контроллером Logix 5550 и другими компонентами Allen Bradley ControlLogix. Он работает с RSNetWorks для упрощения настройки и использования на месте в существующей инфраструктуре промышленной автоматизации. Allen Bradley 1756-DNB поддерживает связь с широким спектром устройств DeviceNet для взаимодействия между различными датчиками, исполнительными механизмами и промышленным оборудованием и, следовательно, широко используется в широком диапазоне промышленных приложений.

Расширенная диагностика и устранение неполадок: Подробная диагностическая информация, предоставляемая им, помогает быстро локализовать проблемы в сети DeviceNet или подключенном устройстве. Это значительно сокращает время простоя и затраты на техническое обслуживание, а также обеспечивает эффективное устранение неисправностей и ремонт.

Приложения

Автомобили:Он может контролировать и контролировать роботизированные руки, конвейерные ленты, сварочное оборудование и другое оборудование на сборочной линии по производству автомобилей. Это гарантирует точную и синхронную работу таких устройств, что повышает эффективность производства и качество продукции.

Еда и напитки: На предприятиях пищевой промышленности Allen Bradley 1756-DNB может применяться для управления смесителями, наполнителями, упаковочными машинами и конвейерами. Модуль помогает поддерживать точную и гигиеничную работу, отвечая новым стандартам качества и безопасности пищевой промышленности и индустрии напитков.

Фармацевтический: В фармацевтическом производстве он может отслеживать и контролировать критические процессы, связанные с рецептурой, упаковкой и тестированием качества лекарств. Обеспечение стабильной работы Allen Bradley 1756-DNB гарантирует целостность и качество фармацевтической продукции.

Энергия: На электростанциях модуль может служить системой мониторинга и управления турбинами, генераторами и насосами. Эта информация генерирует данные о производительности и состоянии активов в режиме реального времени, повышая операционную эффективность и профилактическое обслуживание.

Погрузочно-разгрузочные работы и логистика: На складах и распределительных центрах Allen Bradley 1756-DNB может применяться для управления конвейерными системами, автоматизированными системами хранения и поиска (AS/RS) и другим погрузочно-разгрузочным оборудованием. Это положительно влияет на движение товаров и приводит к повышению общей эффективности логистики. Химические вещества: его можно использовать для мониторинга и управления химическими реакторами, насосами, клапанами и другим технологическим оборудованием на химических заводах. Возможности модуля по точному сбору данных и управлению обеспечивают безопасные и эффективные операции химической обработки.
