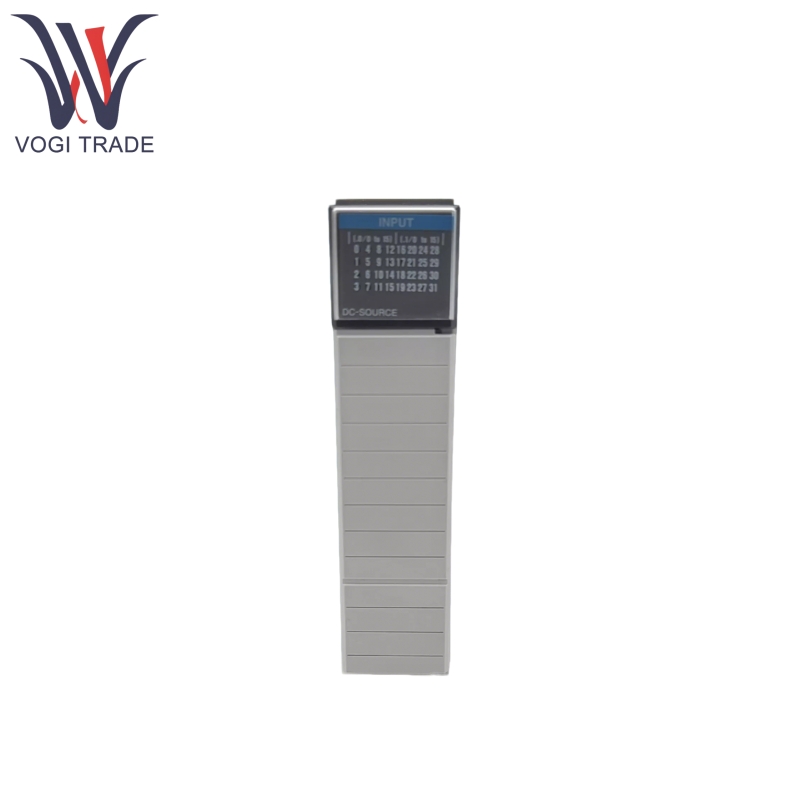

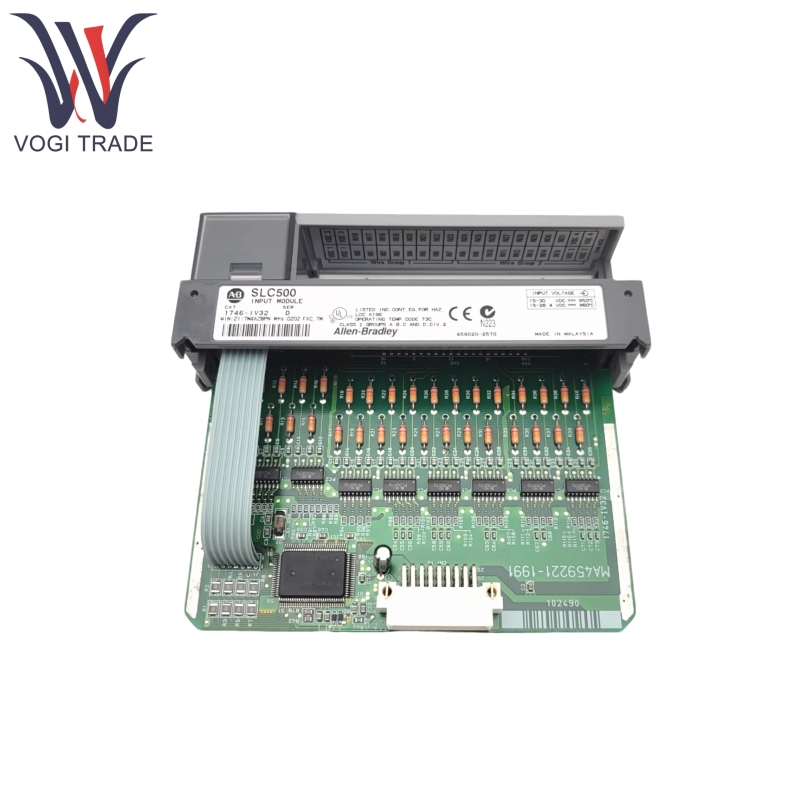

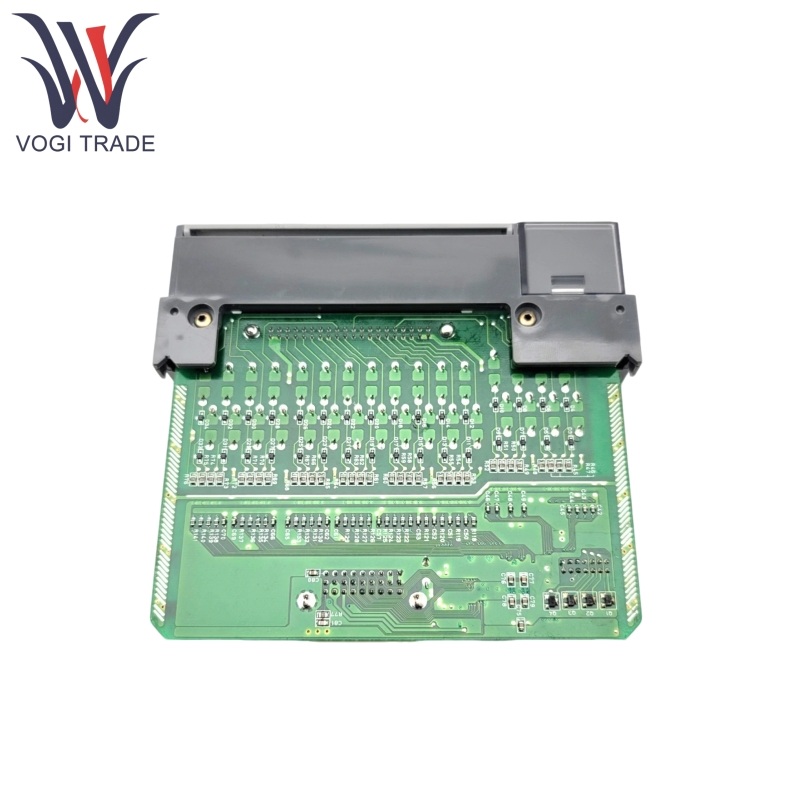

Бренд: Аллен БрэдлиОписание: Модуль цифрового вводаСостояние: совершенно новыйСертификат: Письмо отчета о тестировании COOГарантия: 1 годИнвентарь Qty: 4Платеж: T/T.Справочный порт: ШэньчжэньAllen Bradley 1746-IV32 в основном используется для получения и отправки сигналов полевого устройства, например, от коммутаторов близости, датчиков фото и кнопок, передачи файлов данных в открытые файлы, с которыми PLC может обрабатывать. Он принимает сгруппированную общую конструкцию терминала, и каждая группа может быть независимо настроена с датчиками различных уровней напряжения, что делает его подходящим для получения сигнала в сложных промышленных средах.
| Производство |
Аллен Брэдли |
| Номер модели |
1746 -v32 |
| Заказ номер |
1746 -v32 |
| Каталог |
SLC 500 |
| Страна происхождения |
Швейцария |
| HS -код |
9032900090 |
| Измерение |
12*12*10 см |
| Масса |
1 кг |
Особенности продукта
Аллен Брэдли 1746-IV32 использует технологию выделения переменного тока 1500 В между обратной платой и вводом/выводом, соответствующим стандарту IEC 61131-2, эффективно сопротивляясь сильным электромагнитным помехам, генерируемым такими устройствами, как диски с переменной частотой и сервопривод.
Каждый канал оснащен невозможным предохранителем 2.5A, поддерживая защиту обратной полярности, чтобы предотвратить аномальные напряжения от повреждения модуля. Каждый канал может быть настроен со временем фильтра 1 мс или 10 мс, эффективно подавляя шум на месте и обеспечивая стабильность сигнала.
Аллен Брэдли 1746-IV32 оснащен четырьмя независимыми терминалами общего режима, что позволяет подключаться к датчикам разных уровней напряжения и снижает сложности внешнего источника питания. Он поддерживает вход DC 15-30 В (при 50 ° C), совместим с различными сигналами промышленных датчиков.
Аллен Брэдли 1746-IV32 работает при температурах в диапазоне от 0 ° C до 60 ° C и может храниться при температуре от -40 ° C до +85 ° C, что отвечает требованиям долгосрочной работы в суровых условиях.
Allen Bradley 1746-IV32 позволяет заменить модуль без включения, минимизируя время простоя. Встроенные светодиодные индикаторы отображают состояние канала в реальном времени, облегчая быструю диагноз разломов.
Принцип работы продукта
Сигнал постоянного тока с полевого устройства подключен к модулю через терминальный блок, причем каждая группа каналов имеет независимый источник питания для общего терминала.
Аллен Брэдли 1746-IV32 может преобразовать аналоговые сигналы в цифровые сигналы (значения 0 и 1) и отправлять этот цифровой сигнал в процессор SLC 500 PLC через автобусную шину.
Аллен Брэдли 1746-IV32 Цифровые фильтры Удаляют высокочастотный шум, выделение переменного тока 1500 В на вводе/выводе обеспечивает надежные сигналы и защиту от шипов высокого напряжения.
Аллен Брэдли 1746-IV32 может отслеживать состояние канала в режиме реального времени, вызвать защиту от перенапряжения, когда возникают аномалии, и предупреждение через светодиодные индикаторы.
Параметр продукта
Следующая деталь для Аллена Брэдли 1746-IV32 цифрового ввода модуля.
| Параметр |
Спецификация |
| Тип ввода |
24V DC Sourcing, 32 канала, 4 группы*8 каналов |
| Диапазон напряжения |
15-30 В.К. (при 50 ℃) 15-26,4 В постоянного тока (при 60 ℃) |
| Задержка сигнала |
≤3 мс (переход/выключение) |
| Производительность изоляции |
Выделение переменного тока 1500 В между задним планом и вводом/выводом (60-секундная проверка напряжения) |
| Потребление мощности на плане |
106 мА при 5 В постоянного тока, 0 мА при 24 В постоянного тока |
| Защитный рейтинг |
IP65/NEMA 4X (пыльно -протешенное и водонепроницаемое) |
| Температура окружающей среды |
Работа: 0-60 ℃ Хранение: от -40 ℃ до +85 ℃ |
| Влажность |
5-95% (не конденсирование) |
