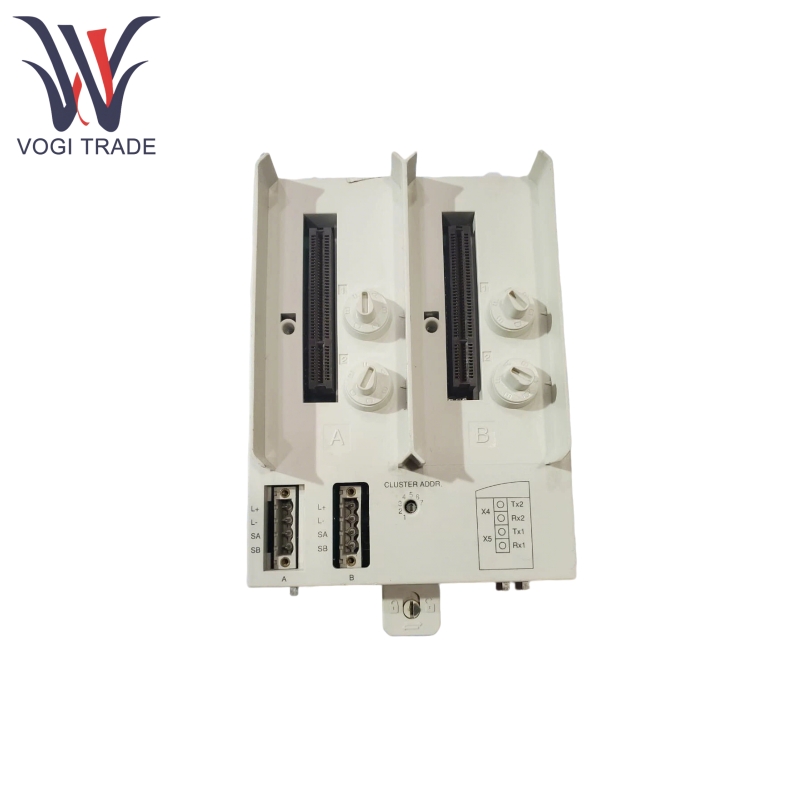

ABB TU848 3BSE042558R1

Особенности продукта

ABB TU848 3BSE042558R1 поддерживает двойной вход питания, обеспечивая стабильный и избыточный источник питания для устройства.

ABB TU848 3BSE0425558R1 оснащен вращающимся переключателем для настройки адреса кластера от 1 до 7.

ABB TU848 3BSE042558R1 имеет два механических клавиша для настройки MTU в соответствии с правильным типом модуля, причем каждый ключ имеет 6 позиций, обеспечивая в общей сложности 36 различных конфигураций. Конфигурацию можно изменить с помощью отвертки, предотвращая вставку неправильного типа модуля.

ABB TU848 3BSE042558R1 имеет избыточный модульбус для повышения надежности системы.

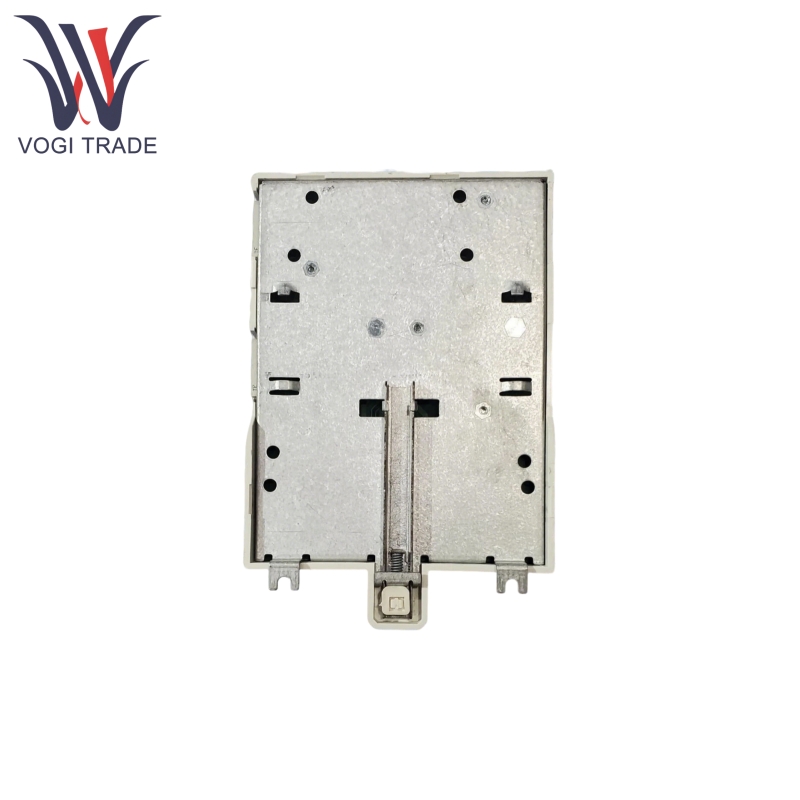

ABB TU848 3BSE042558R1 включает в себя устройство для блокировки DIN для блокировки и заземления, поддерживающую установку DIN RAIL, которое можно установить вертикально или горизонтально.

Продукт с использованием принципа

TU848 3BSE042558R1 В качестве пассивного блока, подает питание в модемы TB840/TB840A через двойные питания, с двойным электрическим модулебусом, обеспечивающим резервное резервное копирование для передачи данных.

Роторный переключатель используется для установки адреса кластера, обеспечивая надлежащую идентификацию и передачу устройства в кластере.

Различные конфигурации механических ключей могут вместить различные типы модулей, предотвращая неправильную установку.

TU848 3BSE042558R1 Подключен TB840/TB840A с избыточным вводом/выводом с внешним источником питания для передачи сигнала и выделения. Кроме того, он имеет механизм блокировки на рельсе DIN, чтобы сильно исправить и заземлить его, гарантируя надежность и безопасность оборудования.

Параметр продукта

Следующая деталь предназначена для ABB TU848 3BSE0425558R1.

Протокол связи: Modulebus

Функции избыточности: поддерживает избыточность линии и избыточность модуля

Горячий обмен: не поддерживается

Тип: избыточный TB840/TB840A, избыточный ввод -вывод, двойная мощность

Ввод мощности: 24 В Д.К. (19,2 - 30 В)

Распределение тока Modulebus: максимум 5 В 1,5 А, 24 В 1,5 А

Приемлемые размеры проводов:

Твердый: 0,2 - 2,5 мм²

Застрял: 0,2 - 2,5 мм², 24 - 12 AWG

Рекомендуемый крутящий момент: 0,5 нм

Оцененное напряжение изоляции: 50 В

Диэлектрическое испытательное напряжение: 500 В.К.

Рассеяние власти: 2,5 Вт.

Рабочая температура: от 0 до +55 ° C (от +32 до +131 ° F), разрешения выдаются на +5 до +55 ° C

Температура хранения: от -40 до +70 ° C (от -40 до +158 ° F)

Относительная влажность: от 5 до 95 %, не конденсирование

Максимальная температура окружающей среды: 55 ° C (131 ° F), для вертикального монтажа 40 ° C (104 ° F)
