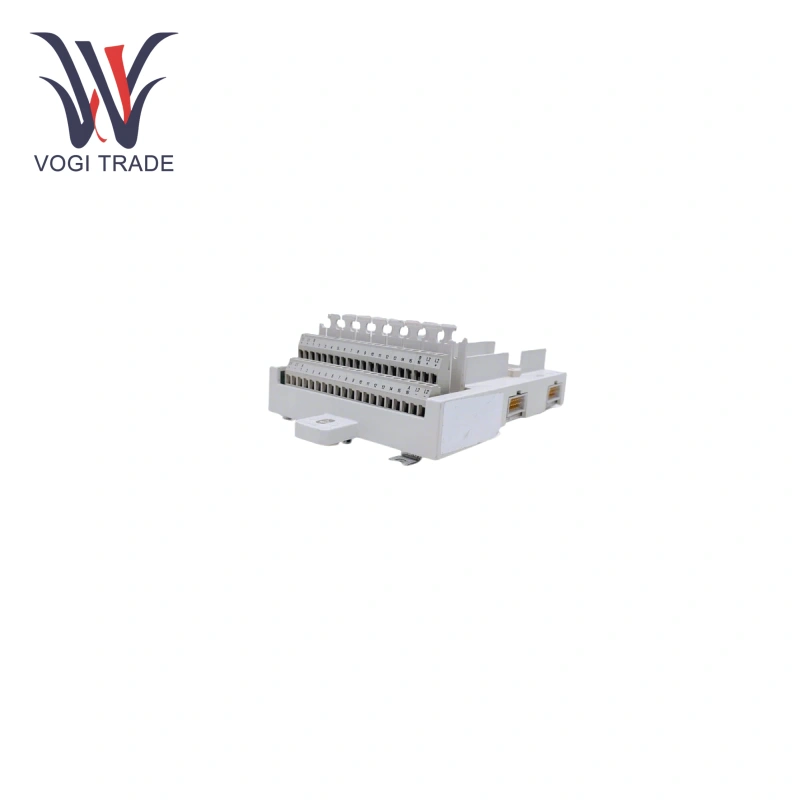

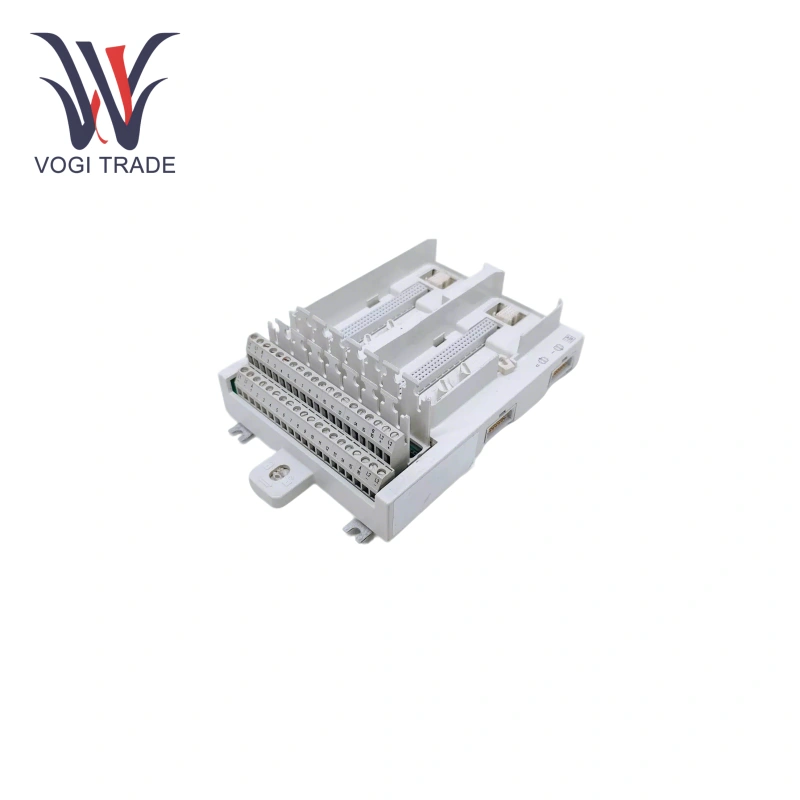

ABB TU844 3BSE021445R1

ABB TU844 3BSE021445R1

Основная информация

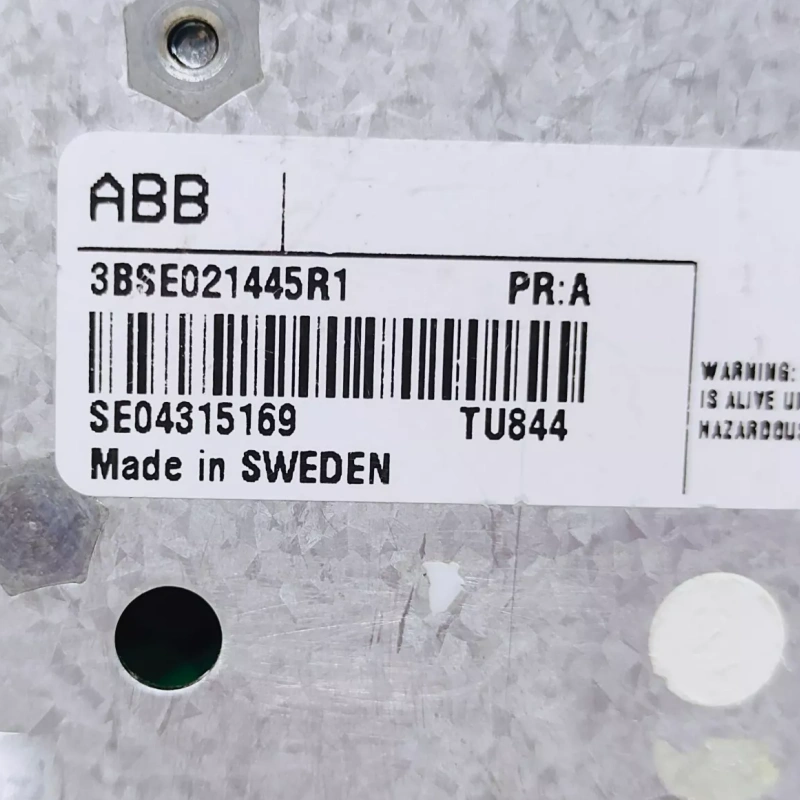

Номер продукта: 3BSE021445R1

Тип: избыточный

Соединение: терминальный блок

Количество каналов: 8

Напряжение: 50 В.

Монтаж: горизонтальный

Подробности монтажа: 55 ± 131 ° F.

Применимые устройства ввода/вывода: AI845, AI880, AI880A и DP840

Количество I/OS на канал: до 40 каналов ввода/вывода

Процесс соединение: 4 Process Power Supplies, 20 0 В.

Тип I/O: избыточный

Подробное описание

MTU TU844 может иметь до 8 каналов ввода/вывода и 2+2 подключения напряжения процесса. Каждый канал имеет два подключения ввода/вывода и одно соединение ZP. Входные сигналы подключены через отдельные шунтирующие палочки, TY801. Шунт -палочка используется для выбора между напряжением и входом тока. Максимальное номинальное напряжение составляет 50 В, а максимальный рейтинг тока составляет 2 a на канал.

MTU распределяет два модулебуса, по одному по каждому модулю ввода -вывода и к следующему MTU. Это также генерирует правильный адрес к модулям ввода/вывода, перемещая сигналы исходящего положения на следующий MTU.

MTU может быть установлен на стандартной рельсе DIN. У этого есть механическая защелка, которая фиксирует MTU к рельсу DIN. Четыре механические ключи, два для каждого модуля ввода -вывода, используются для настройки MTU для различных типов модулей ввода/вывода. Это только механическая конфигурация, и она не влияет на функциональность MTU или модуля ввода -вывода. Каждый ключ имеет шесть позиций, что дает общее количество 36 различных конфигураций.

Фейи выгодаего

Полная установка модулей ввода/вывода с использованием двухпроводных соединений и распределения мощности поля.

До 8 каналов полевых сигналов и обработки питания подключений.

Соединения с двумя модулями и модулями ввода -вывода.

Механическое ключ предотвращает введение неправильного модуля ввода -вывода.

Защелка для Din Rail для заземления. DIN RAIL MOUNTING.
