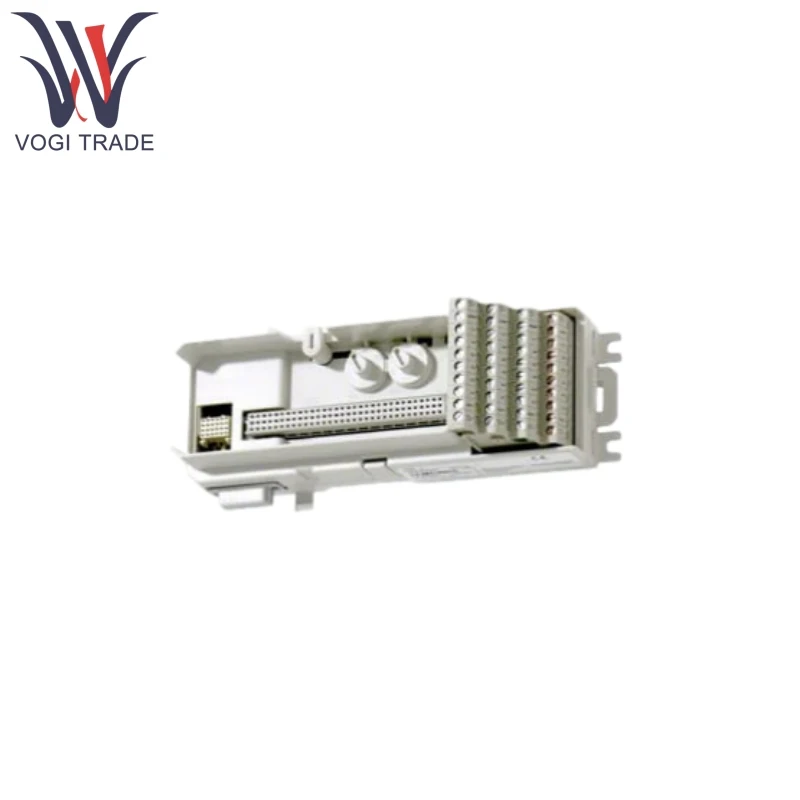

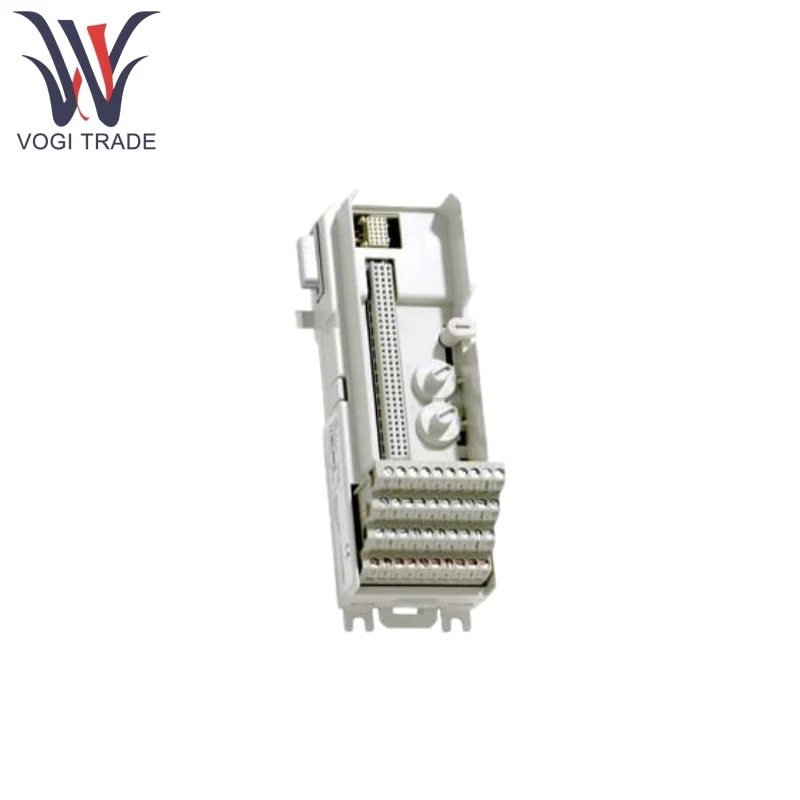

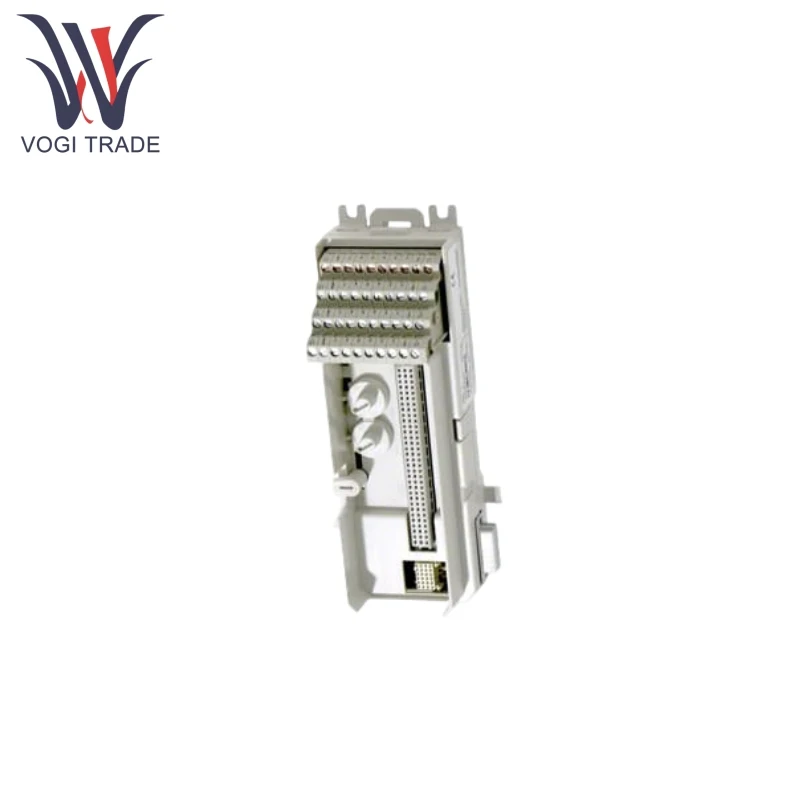

Бренд: ABBОписание: Компактный модульный эффект завершенияСостояние: совершенно новыйСертификат: Письмо отчета о тестировании COOГарантия: 1 годИнвентарь Qty: 4Платеж: T/T.Справочный порт: ШэньчжэньABB TU818V1 3BSE069209R1 Функция основной функции заключается в подключении полевых устройств к модулям ввода/вывода, обеспечивая передачу сигнала, преобразование и управление адресами, что делает их особенно подходящими для сложных промышленных сред, которые требуют высокоостренной обработки сигналов. Модуль оснащен модульной конструкцией, которая поддерживает гибкое расширение, значительно повышая эффективность и надежность интеграции системы.
| Производство |
Абб |
| Номер модели |
TU318V1 |
| Заказ номер |
3BSE069209R1 |
| Каталог |
- |
| Страна происхождения |
Швейцария |
| HS -код |
8538900000 |
| Измерение |
18*8*6 см |
| Масса |
0,4 кг |
Особенности продукта
ABB TU818V1 3BSE069209R1 поддерживает 32-канальную передачу сигнала и может одновременно обрабатывать аналоговые, цифровые и HART-сигналы.
ABB TU818V1 3BSE069209R1 Особенности встроенные функции управления механическими ключами, с двумя наборами 6-значных механических ключей (всего 36 конфигураций), чтобы соответствовать различным типам модулей ввода/вывода и предотвращения дезинфикации.
ABB TU818V1 3BSE069209R1 поддерживает одноканальные или избыточные конфигурации ввода-вывода, чтобы обеспечить высокую доступность для критических систем.
ABB TU818V1 3BSE069209R1 поддерживает напряжение процесса 50 В с максимальным током 2,5 А на канал и общим входом мощности (L1/L2) до 8 A.
ABB TU818V1 3BSE069209R1 обеспечивает защиту от перегрузки и изоляцию короткого замыкания для обеспечения безопасности полевых устройств.
ABB TU818V1 3BSE069209R1 поддерживает несколько протоколов промышленной связи, что обеспечивает бесшовную интеграцию с ABB и сторонними системами управления.
ABB TU818V1 3BSE069209R1 совместим с двухпроводными или трехпроводными соединениями для передатчиков HART, что устраняет необходимость в дополнительных терминальных устройствах.
ABB TU818V1 3BSE069209R1 Особенности встроенной самодиагностической функциональности, непрерывно мониторинг мощности, статус сигнала и связи связи, а также быстро идентифицируя неисправности с помощью светодиодных индикаторов.
ABB TU818V1 3BSE069209R1 поддерживает горячее обмена, обеспечивая техническое обслуживание без простоя системы, значительно сокращая время простоя системы.
Продукт с использованием принципа
ABB TU818V1 3BSE069209R1 может преобразовать сигналы из полевых устройств в стандартные сигналы, узнаваемые с помощью модулей ввода/вывода и обеспечивать электрическую безопасность посредством оптоизоляции.
Он поддерживает пропуск сигнала HART, позволяя конфигурации параметров передатчика без прерывания управления процессом.
Он передает адресные сигналы в последующие MTU через шину модуля, обеспечивая многомодульное расширение каскада, с максимум 12 MTU, подключаемым (в зависимости от конфигурации системы).
Его механический дизайн, кодируемый ключом, автоматически соответствует типу модуля ввода/вывода, устраняя необходимость в ручной конфигурации адреса.
Он предоставляет независимые клеммы питания процесса (L1/L2) для поддержки отдельного источника питания для полевых устройств, избегая помех питания. Заземление системы достигается посредством заземляющих терминалов, повышая сопротивление помех.
Параметр продукта
Следующая деталь предназначена для ABB TU818V1 3BSE069209R1.
| Параметр |
Спецификация |
| Диапазон напряжения |
Автобус модуля: 24 В ДК Напряжение процесса: 50 В постоянного тока (250 В, упомянутые в некоторых источниках, может быть напряжением тестового теста изоляции) |
| Количество каналов |
32 канала (настраиваются как сигнальные клеммы 1 × 32 или 2 × 16) |
| Изоляционное испытание напряжение |
500 В переменного тока (на 1 минуту) |
| Спецификация проводки |
Сплошная проволока: 0,5–2,5 мм² Застрявший провод: 0,5–1,5 мм² |
| Рабочая температура |
-25 ° С до +60 ° С (подходит для типичных промышленных сред) |
| Защитный класс |
IP20 (пылезащитный, подходит для установки в шкафах управления) |
