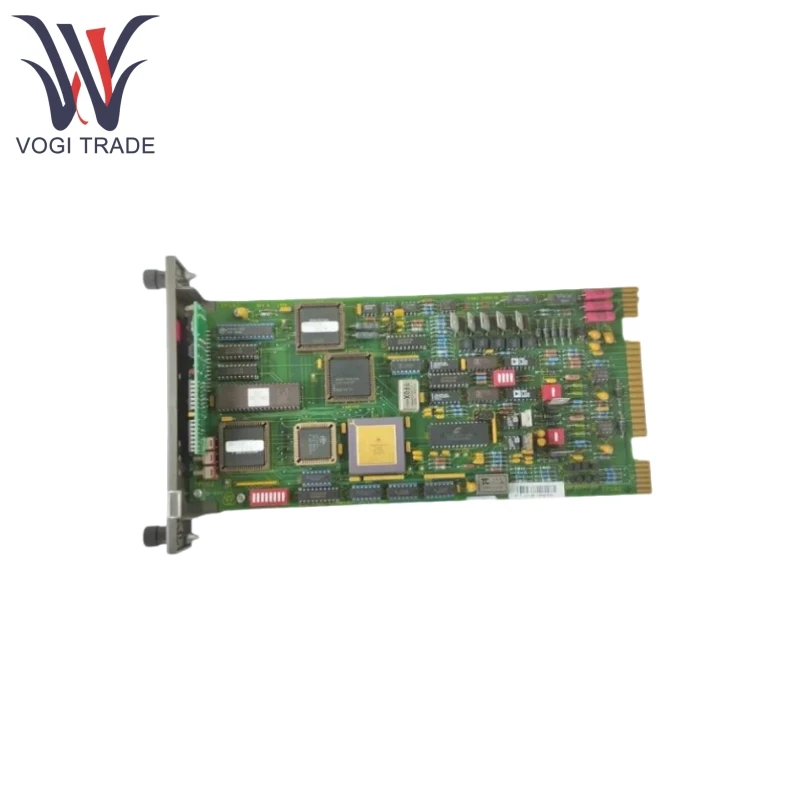

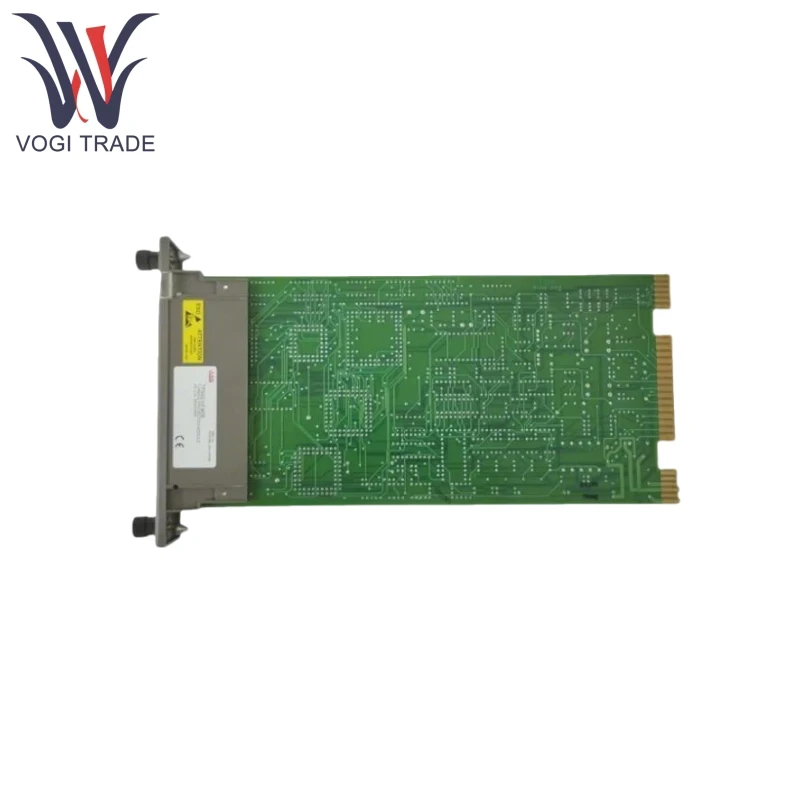

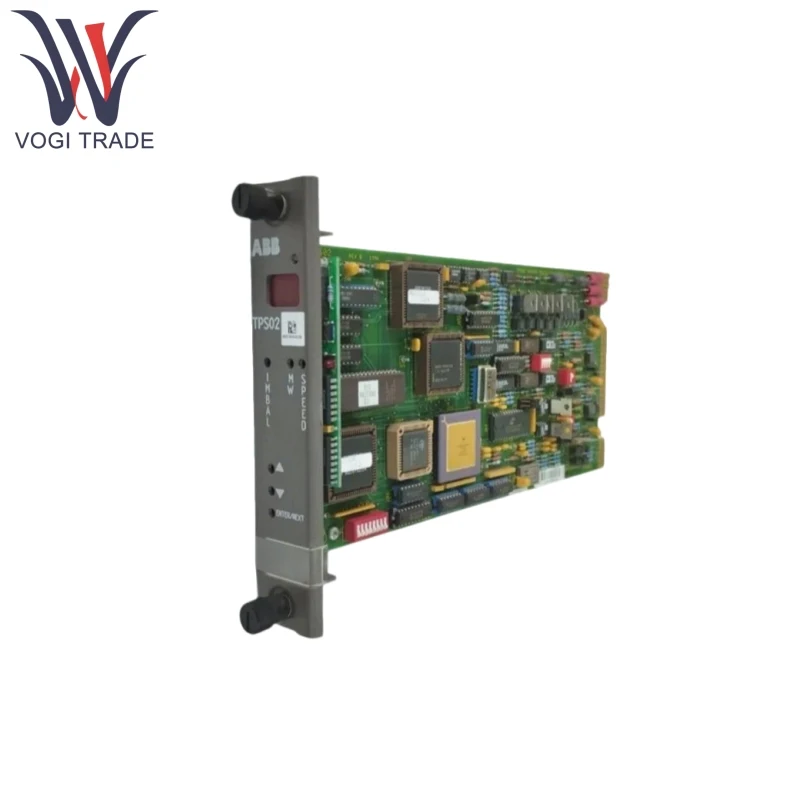

Бренд: ABBОписание: модуль защиты от турбиныСостояние: совершенно новыйСертификат: Письмо отчета о тестировании COOГарантия: 1 годИнвентарь Qty: 4Платеж: T/T.Справочный порт: ШэньчжэньABB TPS02 получает сигналы датчиков и передает их в основной блок управления, чтобы обеспечить защиту от чрезмерной скорости, мониторинг дисбаланса энергии и управление аварийным отключением для паровых турбин. Его конструкция соответствует высокой стандартах надежности, используя тройные избыточные входы и механизм тройного восстановления логической обработки для обеспечения стабильной работы даже в экстремальных условиях.
| Производство |
Абб |
| Номер модели |
TPS02 |
| Заказ номер |
TPS02 |
| Каталог |
Бейли Инфинг 90x |
| Страна происхождения |
Швейцария |
| HS -код |
8538900000 |
| Измерение |
26*14*4 см |
| Масса |
0,6 кг |
Особенности продукта
ABB TPS02 имеет функцию защиты от превышения скорости, которая ограничивает увеличение скорости за счет закрытия регулирующего клапана высокого давления, когда скорость превышает 103% от номинального значения.
ABB TPS02 имеет функцию экстренной поездки, которая запускает отключения низкого давления и высокого давления, когда скорость вращения достигает 110% от номинального значения, быстро отрезая все гидравлическое давление клапана.
ABB TPS02 имеет функциональность защиты от дисбаланса мощности, сравнивая электрическую нагрузку с механическим входом мощности, чтобы предотвратить риск чрезмерного скорости, вызванного внезапными изменениями нагрузки.
ABB TPS02 поддерживает тройную избыточную обработку входного сигнала в сочетании с логикой голосования с двумя из трех из трех, чтобы избежать сбоев с одной точкой.
ABB TPS02 имеет встроенную функциональность самодиагностики, постоянно мониторинг состояния здоровья модуля и обеспечивая отзывы о аномалиях с помощью светодиодных индикаторов.
ABB TPS02 поддерживает связь с модулем MASTER CONTROL INFI 90 через расширительную шину, передавая критические данные, такие как скорость и мощность. Он совместим с протоколом Modbus RTU, обеспечивая интеграцию со сторонними системами верхнего уровня.
Продукт с использованием принципа
ABB TPS02 получает сигналы датчика скорости через три независимых канала, использует микропроцессор для расчета скорости в реальном времени и сравнивает его с заданным порогом. В то же время аналоговые сигналы, такие как мощность и давление, преобразуются в цифровые сигналы посредством аналого-цифрового преобразования, а затем входят в единицу защиты логики.
При обнаружении чрезмерного скорости или дисбаланса питания ABB TPS02 может генерировать сигнал отключения через цепь с двумя из трех, приводя к схеме реле в конце терминала для отключения гидравлического масляного цепи, одновременно отправляя сообщение сигнализации в основную систему управления через шину расширения.
ABB TPS02 имеет три независимых процессора, работающих параллельно, с результатами, подтвержденными аппаратными компараторами для обеспечения консистенции выходных данных. Если канал сбой, система автоматически переключается на избыточный путь и вызывает тревогу.
PПараметр палочков
Следующая деталь предназначена для модуля ABB TPS02 защиты турбин.
Скоровые зонды: поддерживает пассивные зонды (с начальным порогом 50-100 Гц) или активными зондами, с разрешением до 0,01%.
Аналоговые входы: ток 4-20 мА или напряжение 1-5 В, с точностью ± 0,1% FS.
Цифровое управление: вывод сухого контакта (10A/120VAC), используемый для привода реле или соленоидных клапанов.
Аналоговый вывод: 4-20MA, который может быть подключен к внешним устройствам дисплея для мониторинга скорости в реальном времени.
Требования к источнику питания:
+15 В постоянного тока (± 5%), 14 мА
-15V DC (± 5%), 14 мА
+24 В постоянного тока (± 10%), 150 мА
Рабочая температура: от -40 до +85 ℃, влажность 0-95% (не конденсирование).
