АББ ТК851В010 3БСК950262Р1

Обзор продукта

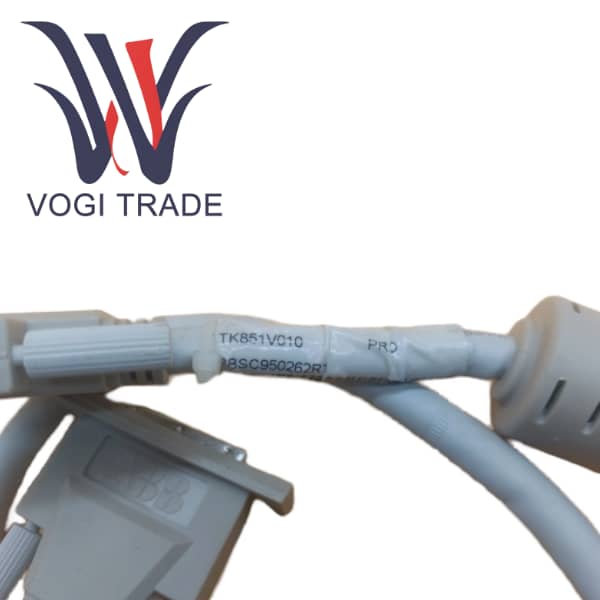

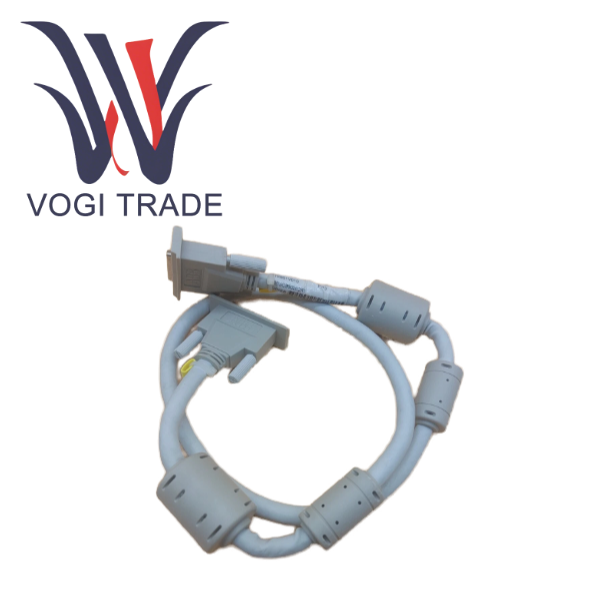

TK851V010 — это высококачественный сборный соединительный кабель с функцией «подключи и работай», специально разработанный и изготовленный компанией ABB для серии высокопроизводительных контроллеров процессов AC 800M. Основная функция 3BSC950262R1 — служить физическим каналом связи, устанавливая надежные, малошумящие и совместимые электрические соединения между различными аппаратными компонентами в системе AC 800M.

Два ключевых варианта использования:

Кабель связи RCU используется для соединения ЦП AC 800M с интерфейсным модулем RCU CI854A/B, составляющим основу связи системы ввода-вывода S800.

Соединительный кабель BC810 используется для соединения базового контроллера BC810 с соответствующим модулем расширения ввода-вывода.

Этот кабель длиной 1 метр входит в линейку сборных кабелей компании ABB. Это означает, что он был заделан, протестирован и маркирован перед отправкой с завода, что обеспечивает высочайший уровень целостности сигнала и совместимости системы, а также позволяет избежать проблем с качеством и задержек при проектировании, которые могут возникнуть при использовании кабелей, изготовленных на месте.

Технические характеристики и параметры продукта

Модель продукта              TK851V010

Номер материала ABB    3BSC950262R1

Тип продукта               Готовый соединительный кабель

Длина кабеля                1,0 метра

Физические размеры

Длина нетто          1000 мм

Ширина в свету         10 мм

Высота в свету        10 мм

Вес нетто         0,45 кг

Происхождение                Швейцария

Номер таможенного тарифа    85442000

Согласие

RoHS     Соответствует

WEEE    Не подпадает под действие директивы WEEE

Функциональные особенности продукта

Разработан специально для критически важных каналов связи.

RCU Link применяется в архитектуре AC 800M + S800 I/O. Сигнал RCU-Link, отправляемый ЦП через модуль CI854, представляет собой высокоскоростной дифференциальный сигнал последовательной связи. Внутренняя структура кабеля TK851V010 была тщательно разработана для соответствия характеристикам импеданса сигнала и минимизации электромагнитных помех, обеспечивая точную передачу данных в условиях промышленного шума.

Для компактных контроллеров, таких как BC810, к объединительной шине между BC810 и модулем ввода-вывода также предъявляются строгие требования к качеству сигнала. Использование оригинальных кабелей заводской сборки является основой обеспечения стабильной работы всей системы.

Преимущества технологии Plug-and-Play

Устраняя инженерные риски, кабели, изготовленные на месте, несут в себе такие риски, как неправильный выбор провода, плохое оконцевание и неправильная обработка экрана, которые могут привести к периодическим сбоям системы и чрезвычайно трудно устранить неполадки. Будучи оригинальным заводским изделием, TK851V010 прошел 100% тестирование, что исключает подобные риски.

Инженерам не нужно тратить время на производство, тестирование и маркировку кабеля. Их можно установить непосредственно при получении, что существенно сокращает сроки ввода объекта в эксплуатацию.

Высокое качество изготовления

Родина – Швейцария, где компания ABB придерживается строгих стандартов контроля качества для своих высококачественных продуктов автоматизации.

Изготовленный из материалов и разъемов промышленного класса, TK851V010 может выдерживать суровые условия окружающей среды, такие как вибрация и изменения температуры внутри шкафа управления.
