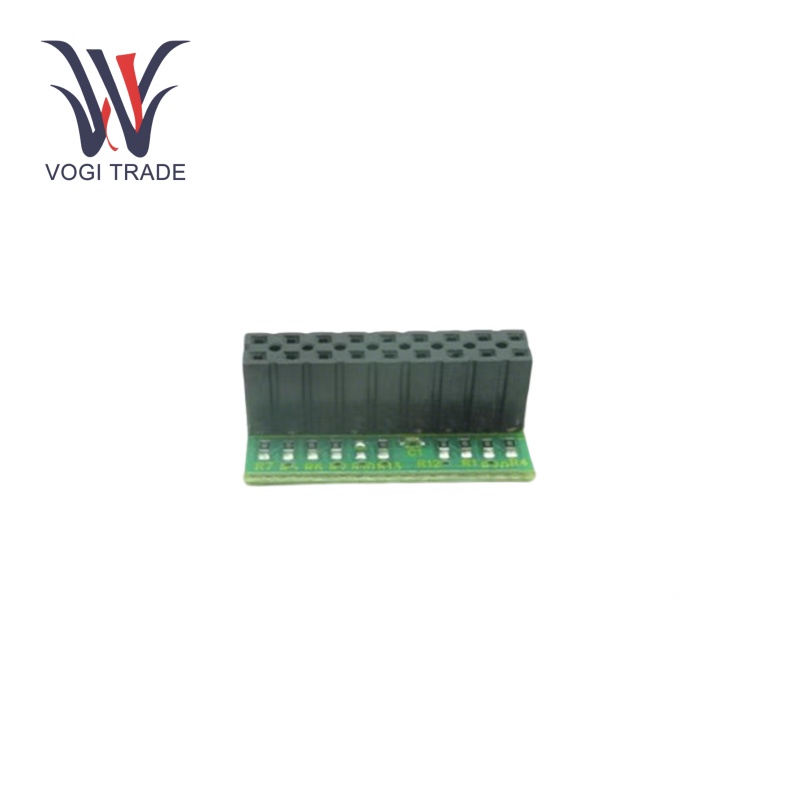

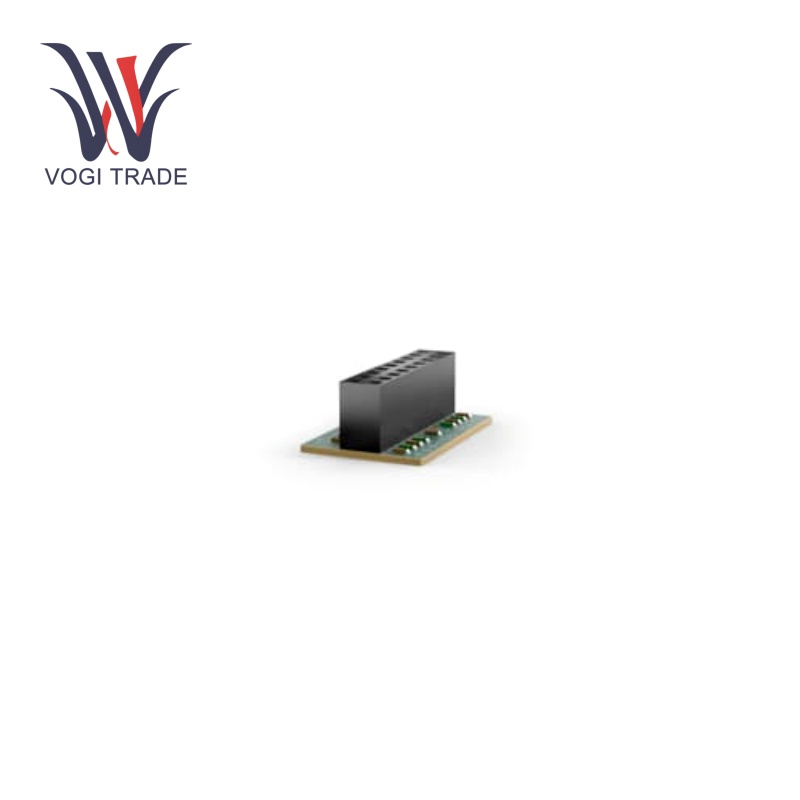

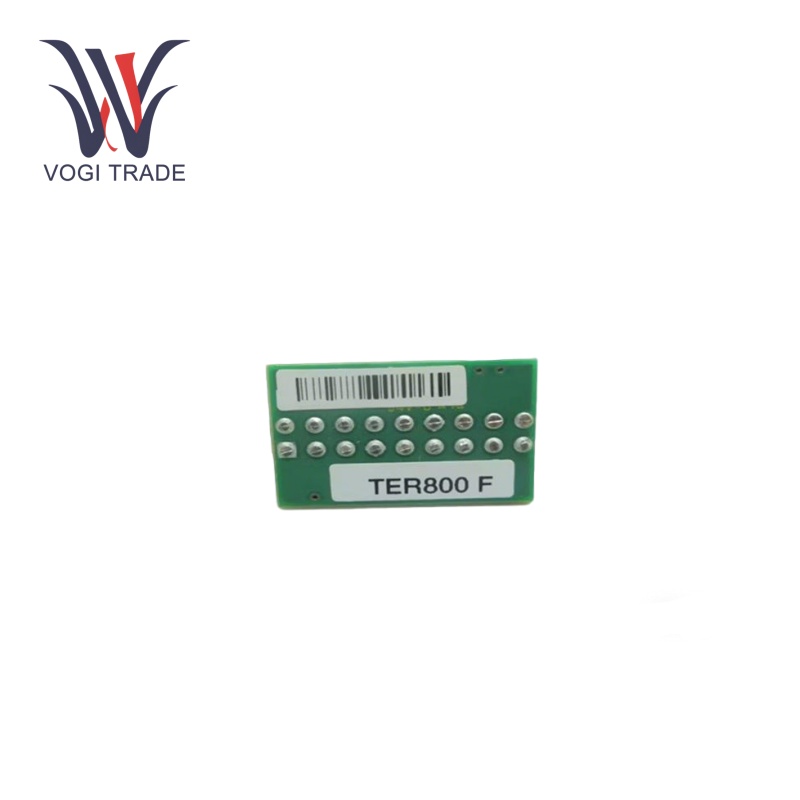

Рис Тер800

Эксплуатационные параметры

Совместимость автобуса:ABB специально разработан для систем шин HN800 и CW800, обеспечивая необходимое прекращение для предотвращения отражений сигнала и потенциальных ошибок связи.

Требование к установке:ABB указывает, что один терминатор должен быть установлен на каждом конце шины HN800 или CW800, чтобы обеспечить оптимальную производительность.

Характеристики обработки сигналов:Он оптимизирован для обработки сигналов, связанных с автобусными системами HN800 или CW800.

Рабочая температура:-25 ° C до +70 ° C.

Диапазон влажности:От 5% до 95% не конденсации

Особенности продукта

Отверстие автобуса:ABB TER800 в основном используется для прекращения автобуса HN800 или CW800. Прекращение: в сети связи на основе шины важно прекращение. Важной функцией TER800 является поглощение электрических сигналов в конце линии шины и, таким образом, для предотвращения отражений сигнала. Эта тенденция к сигналу отражать близлежащие структуры может вызвать помехи, что может привести к ошибкам связи. ABB TER800 действует для удаления этих отражений, обеспечивающих надежную стабильную связь в любой промышленной сети.

Улучшенная целостность сигнала:Это также пассивно прекращается, что помогает улучшить общую целостность сигнала системы шины. Часто в промышленных средах, распространенные в промышленных средах, часто бывают множественными источниками электромагнитных помех. Его функции также охватывают фильтрацию электромагнитных помех, которая позволяет сигналам, путешествующим по всей автобусе, свободны от нежелательного шума, нарушений и электрических действий. В результате данные, передаваемые между устройствами, такими как программируемые логические контроллеры, датчики и приводы, подключенные к шине HN800 или CW800, становятся точными.

Высокая надежность дизайна:Встроенный для высокодоступности в критически важных промышленных приложениях.

Модульный дизайн:Облегчает бесшовное включение в текущие системы управления.

Диагностические функции:Диагностическая функция Диагностики.

Установка

Определите заканчивания автобуса:Определите физические конечные точки автобуса HN800 или CW800 в вашей системной архитектуре.

Есть два шага для установки терминаторов:Шаг 1: Определите, где находятся конечные точки шины. Шаг 2: Установите терминатор ABB TER800 в каждой расположенной конечной точке шины, убедитесь, что терминаторы прочно действуют для надлежащего прекращения.

Проверка:После установки проверьте целостность связи шины, чтобы гарантировать, что терминаторы функционируют правильно, и что отражения сигнала или ошибки связи не существуют.

Диапазон приложений

Промышленная автоматизация:ABB TER800 широко используется в системах промышленной автоматизации, особенно на производственных предприятиях. Он играет фундаментальную роль в системах по заводским масштабам, которые связывают различные автоматизированные автоматизированные машины, такие как роботы, конвейерные системы и автоматизированные производственные линии. Например, автопроизводственная установка использует его для обеспечения передачи информации между различными станциями PLC, работающих на сборочной линии, чтобы транспортные средства могли эффективно переносить и производить, когда они удовлетворяют потребности в процессе производства.

Выработка и распределение электроэнергии:ABB TER800 используется в системах управления на электростанциях и электрических подстанциях, которые контролируют и управляют производством и распределением электроэнергии. Это обеспечивает надежную связь между датчиками, устройствами управления и системами мониторинга. Например, в ветряной ферме также используется в сети связи, управляющей работой ветряных турбин, где она позволяет эффективно передавать и получать данные, относящиеся к производительности турбины, выходной мощности и параметров безопасности.

Процесс промышленности:ABB TER800 используется в контрольных сетях промышленности процессов, таких как химикат, нефть и газ, а также пищевые продукты и напитки, которые требуют непрерывного контроля процессов. Это гарантирует, что сигнал от датчиков, которые измеряют такие параметры, как температура, давление и скорость потока, может быть передано в системы управления точным образом. Например, на химической установке это делает возможным обратную связь между датчиками, расположенными в реакционных сосудах, и центральной контрольной комнатой, чтобы операторы могли контролировать и настраивать химические процессы по мере их возникновения.

Поиск неисправностей

Провалы в общении: Если вы не видите общения на автобусе HN800 или CW800, сначала проверьте соединения. Дайте проводам твердый, но мягкий рывок, чтобы увидеть, могут ли какие -либо свободные или поврежденные соединения быть быстрыми нарушениями сигнала. Проверьте на любой подарк в проводах и убедитесь, что кабели подключены к правильному. Если подключения хороши, проверьте настройку завершения, настроенную в ABB TER800. Используя неправильное сопротивление завершения, это также может генерировать отражения сигнала, которые могут вызвать ошибки связи.

Электрические помехи:В случае наблюдения эффектов, связанных с электрическим шумом на шине, например, ошибочный выход данных или повторная сбой связи, подтверждают заземление. Если заземление не очень хорошо, это сделает устройство более восприимчивым к шуму. Кроме того, убедитесь, что ваши автобусные кабели хорошо экранированы и направляются вдали от других источников электромагнитных помех.

Неисправность устройства с помощью устройства:Если кажется неисправным, проверьте на любые видимые признаки повреждения, такие как сожженные компоненты или треснутые оболочки. Наконец, в некоторых случаях вам нужно будет пропустить обновление прошивки, которое устранит любые возникающие проблемы с программным обеспечением.
